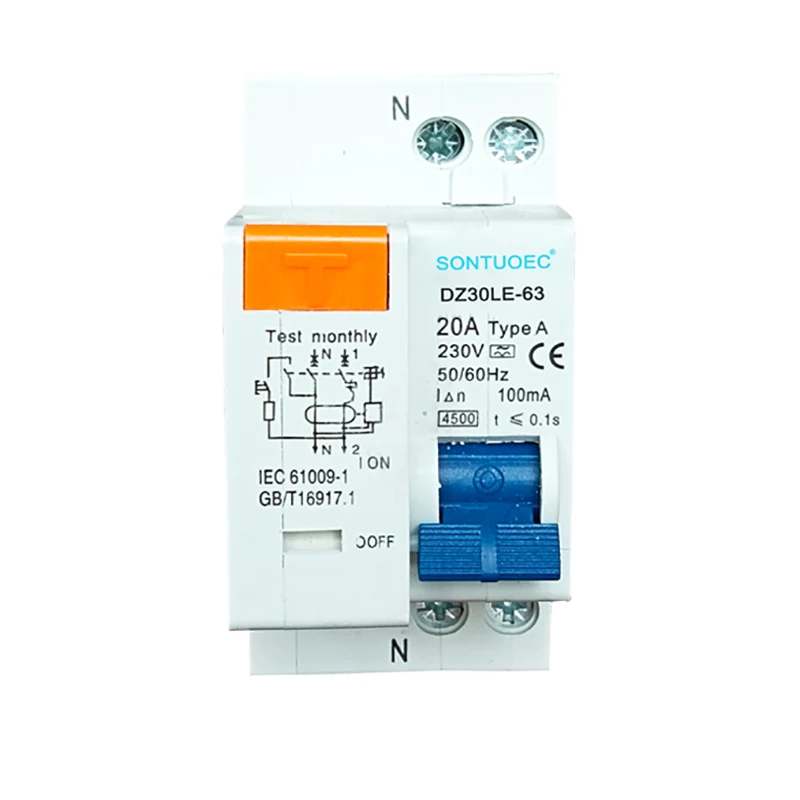

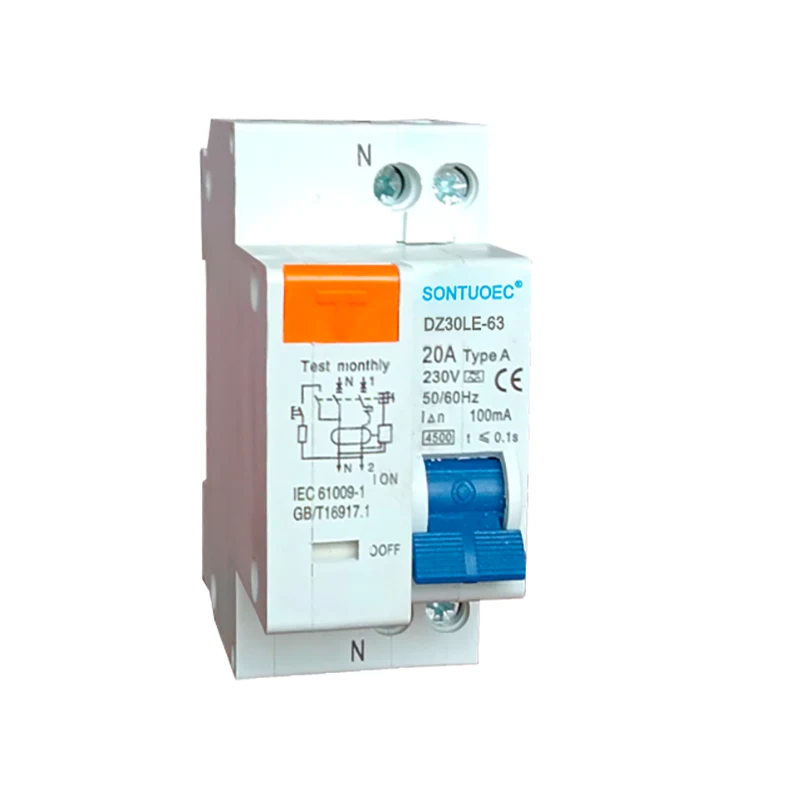

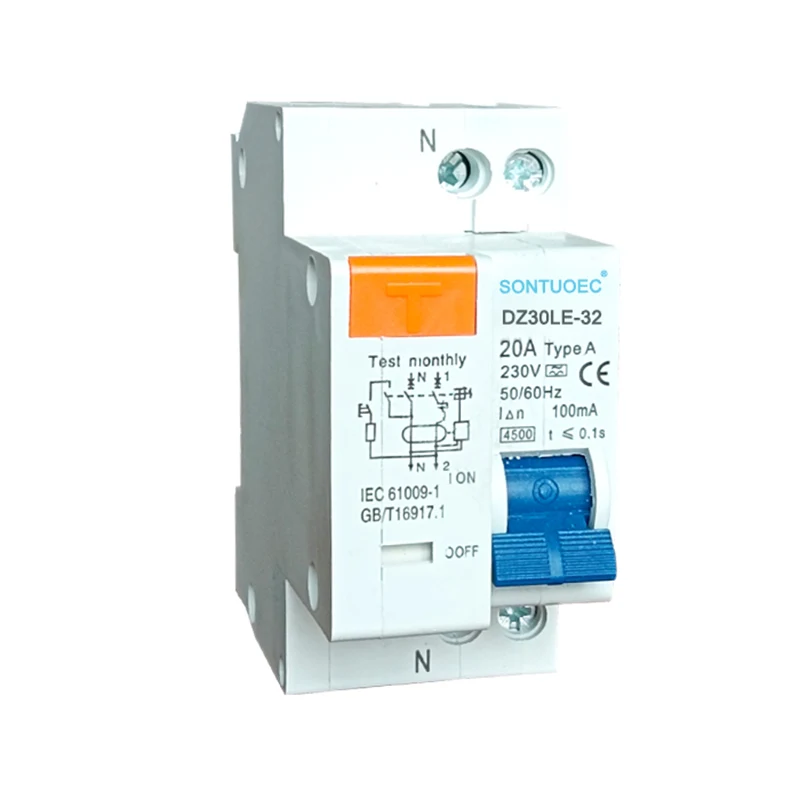

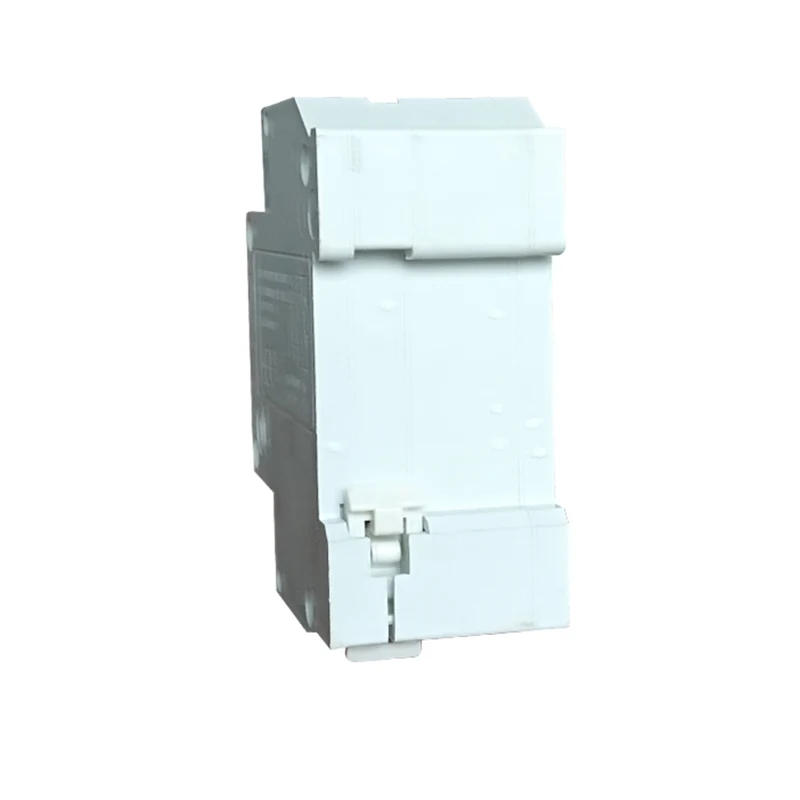

1p+n jenis elektronik RCBO

1P+N Jenis Elektronik RCBOIs Jenis pemutus litar khas yang menggunakan prinsip elektromagnet untuk mengesan dan memotong arus sisa (arus kebocoran) di litar, dengan itu menghalang kebakaran elektrik dan kemalangan kejutan elektrik peribadi. Pada masa yang sama, ia juga mempunyai fungsi perlindungan overcurrent, yang secara automatik boleh memotong bekalan kuasa apabila litar dibebaskan atau litar pintas untuk melindungi keselamatan litar dan peralatan.

Model:DZ30LE-63

Hantar Pertanyaan

Penerangan Produk

Nama produk	DZ30L-63
Model	Jenis Elektronik (MCB+RCD)
Tiang	1p+n	1p+n
Arus dinilai (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Arus litar pintas bersyarat bersyarat yang dinilai	3ka, 4.5ka; 6ka
Standard	IEC61009-1
Ketahanan elektro-machanical	Lebih 4000 kitaran
Semasa operasi sisa dinilai	10mA, 30mA, 100mA, 300mA, 500mA

Prinsip kerja

 Pengesanan semasa sisa: Apabila terdapat arus sisa dalam litar, pengubah semasa urutan sifar dalam RCBO akan mengesan isyarat ini dan mengubahnya menjadi isyarat elektrik untuk pemprosesan.

 Pemprosesan dan perbandingan isyarat: Isyarat arus sisa yang dikesan akan dikuatkan, ditapis dan diproses, dan kemudian dibandingkan dengan nilai semasa tindakan pratetap.

 Tindakan Tripping: Apabila arus sisa mencapai atau melebihi nilai semasa tindakan pratetap, RCBO akan mencetuskan mekanisme tersandung untuk memotong kuasa litar utama.

Ciri dan kelebihan

 Prinsip Elektromagnetik: Menggunakan Prinsip Elektromagnet untuk Pengesanan Semasa Sisa, ia dicirikan oleh kepekaan yang tinggi dan kelajuan tindak balas yang cepat.

 Perlindungan pelbagai fungsi: Sebagai tambahan kepada fungsi perlindungan semasa sisa, ia juga mempunyai fungsi perlindungan overcurrent, yang secara komprehensif dapat melindungi keselamatan litar dan peralatan.

 Selamat dan boleh dipercayai: RCBO mengguna pakai komponen elektronik dan mekanisme pelepasan, yang mempunyai kebolehpercayaan dan keselamatan yang tinggi.

 Mudah dipasang dan diselenggarakan: Struktur RCBO direka dengan munasabah, mudah dipasang, dan pada masa yang sama mudah untuk menjalankan penyelenggaraan dan pembaikan.

Fungsi RCBO jenis elektronik 1P+N ini sebagai gabungan pemutus litar dan peranti semasa sisa, yang melindungi manusia dari kesalahan elektrik kerana litar pintas, litar pintas, arus kesilapan bumi. Ia melindunginya sehingga maksimum litar pintas maksimum 32A atau 63A. Dan mematuhi standard IEC/EN 61009.1.

1. Perlindungan Perlindungan terhadap Bumi Kesalahan/Kebocoran Semasa dan Fungsi Pengasingan

2. Kapasiti litar pintas yang tinggi

3. Sambungan Busbar Terminal dan Pin/garpu

4. Dilengkapi dengan terminal sambungan yang dilindungi jari

5. Automatically cabut litar apabila kesilapan/kebocoran bumi berlaku dan melebihi sensitiviti yang diberi nilai

6. Berdasarkan bekalan kuasa dan voltan garis, dan bebas dari gangguan luaran, turun naik voltan.
