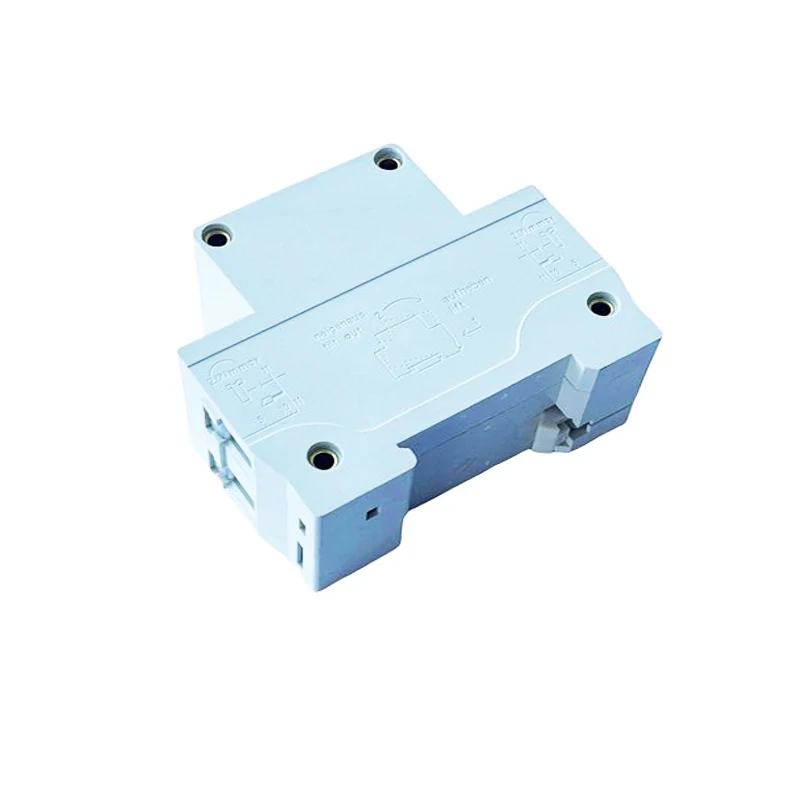

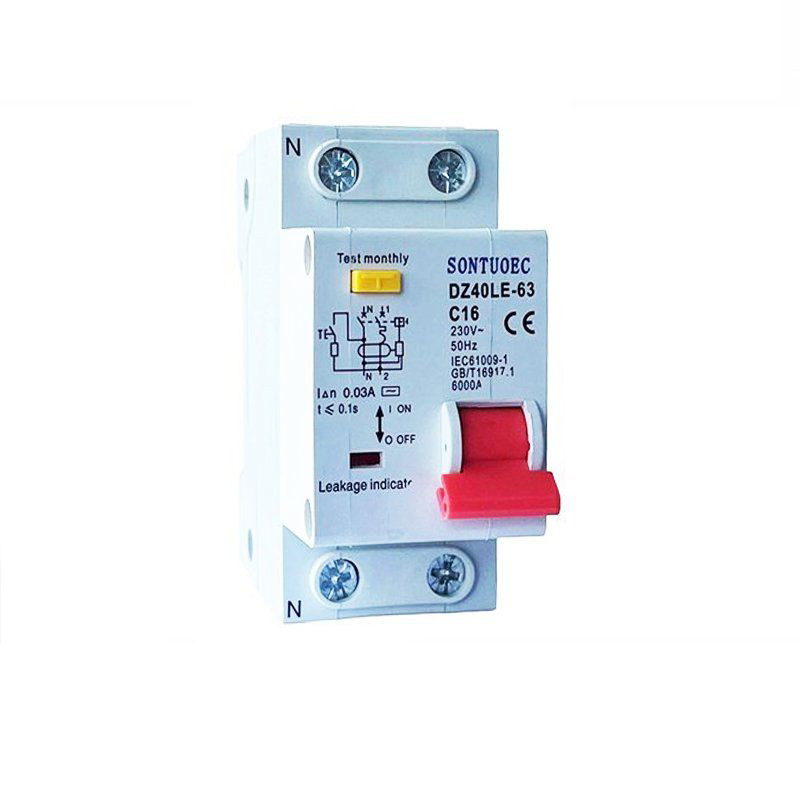

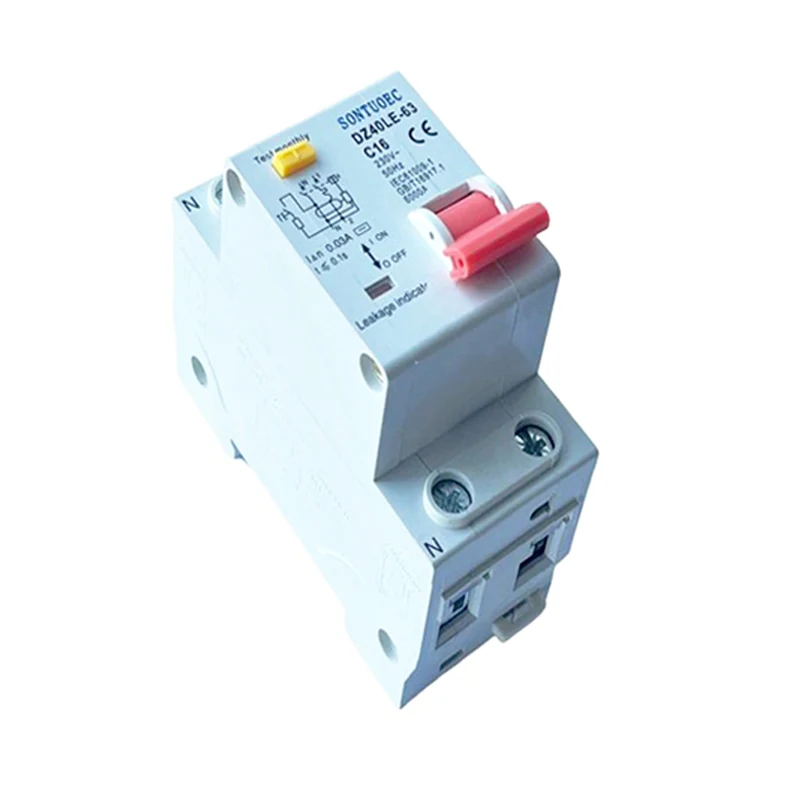

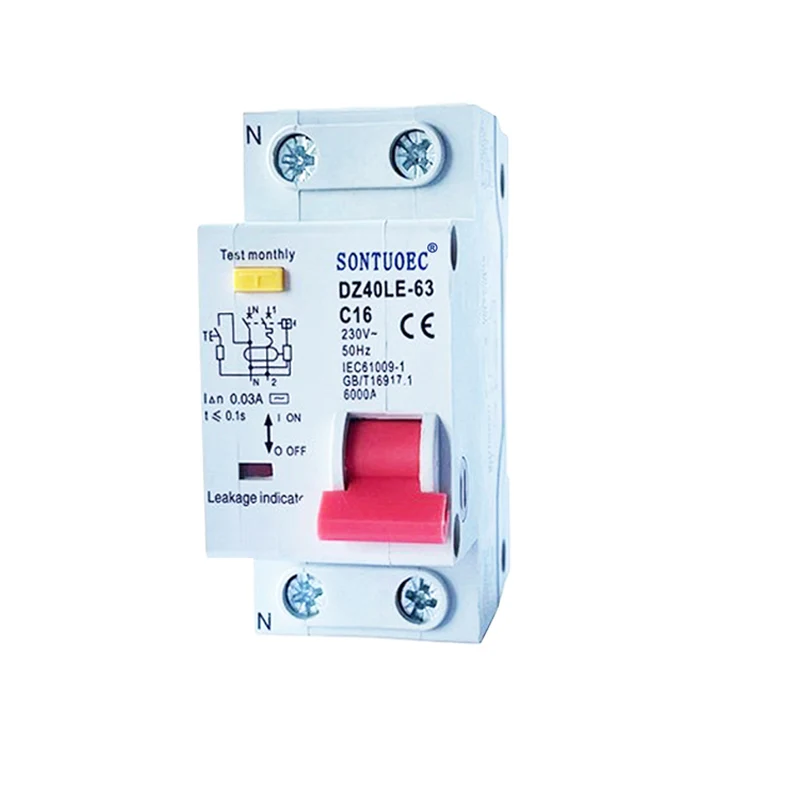

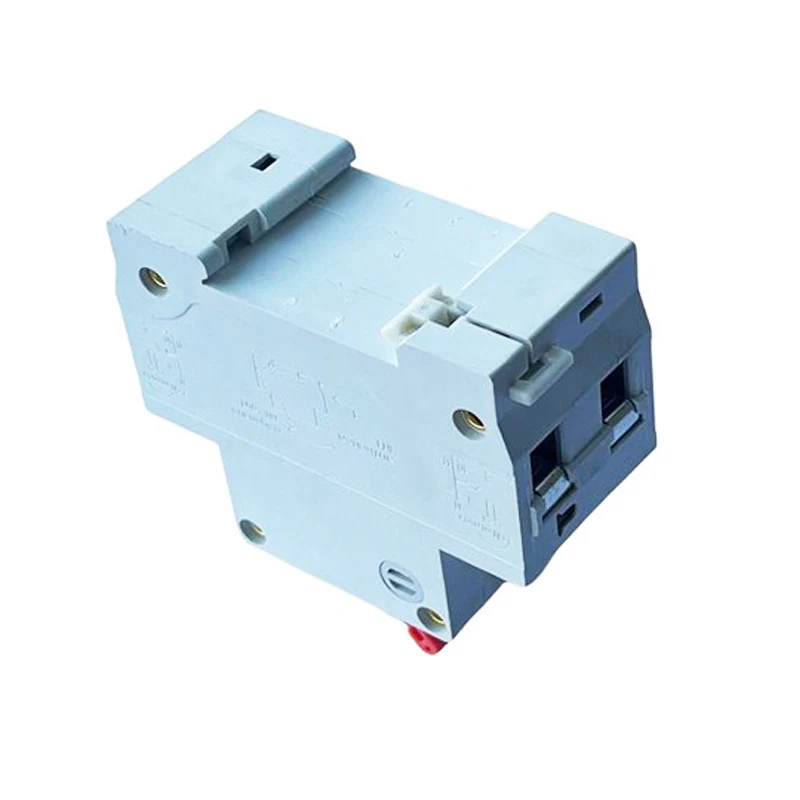

Pemutus litar sisa 2p 1p+n dengan perlindungan overcurrent

Prinsip operasi

Prinsip operasi pemutus litar sisa 2p 1p+n dengan perlindungan overcurrent adalah berdasarkan jumlah vektor arus dan prinsip elektromagnet. Apabila arus pada garis L (api) dan n (sifar) dalam litar tidak sama dengan magnitud, jumlah vektor arus di bahagian utama litar transformer tidak sifar, yang menghasilkan voltan yang diinduksi di gegelung sisi sekunder. Voltan yang diinduksi ini ditambah kepada relay elektromagnet, menghasilkan arus pengujaan yang menghasilkan daya demagnetizing terbalik. Apabila arus kesalahan mencapai nilai semasa operasi RCBO, daya demagnetisasi terbalik ini akan menyebabkan lengan di dalam relay elektromagnet untuk melepaskan diri dari kuk, menolak mekanisme operasi untuk bertindak dan memotong litar semasa kesalahan.

Ciri -ciri & Manfaat

Perlindungan pelbagai fungsi: 2P RCBO menggabungkan perlindungan semasa dan fungsi perlindungan overcurrent, yang dapat melindungi sepenuhnya keselamatan litar dan peralatan.

Kebolehpercayaan Tinggi: Mengguna pakai komponen elektronik maju dan mekanisme pemotongan, ia mempunyai kebolehpercayaan dan keselamatan yang tinggi.

Konfigurasi Fleksibel: Reka bentuk 2-tiang membolehkan perlindungan serentak kuasa 1-fasa dan garis sifar, sesuai untuk pelbagai sistem elektrik kompleks.

Mudah dipasang dan diselenggarakan: Reka bentuk struktur yang munasabah, mudah dipasang, dan pada masa yang sama mudah untuk menjalankan penyelenggaraan dan pembaikan.

Pemilihan dan pemasangan

Pemilihan: Apabila memilih jenis, ia harus berdasarkan voltan yang dinilai, arus yang dinilai, kapasiti pemecahan litar pintas dan tindakan kebocoran semasa litar dan parameter lain. Pada masa yang sama, bilangan tiang dan bilangan litar semasa RCBO juga harus dipertimbangkan untuk memenuhi keperluan perlindungan litar.

Pemasangan: 2P RCBO harus dipasang di tempat yang kering dan berventilasi tanpa gas menghakis dan tidak ada bahaya letupan. Pemasangan harus memastikan bahawa pendawaian adalah betul dan boleh dipercayai, mekanisme operasi fleksibel dan boleh dipercayai, dan pemasangan mengikuti piawaian dan kod yang berkaitan.
