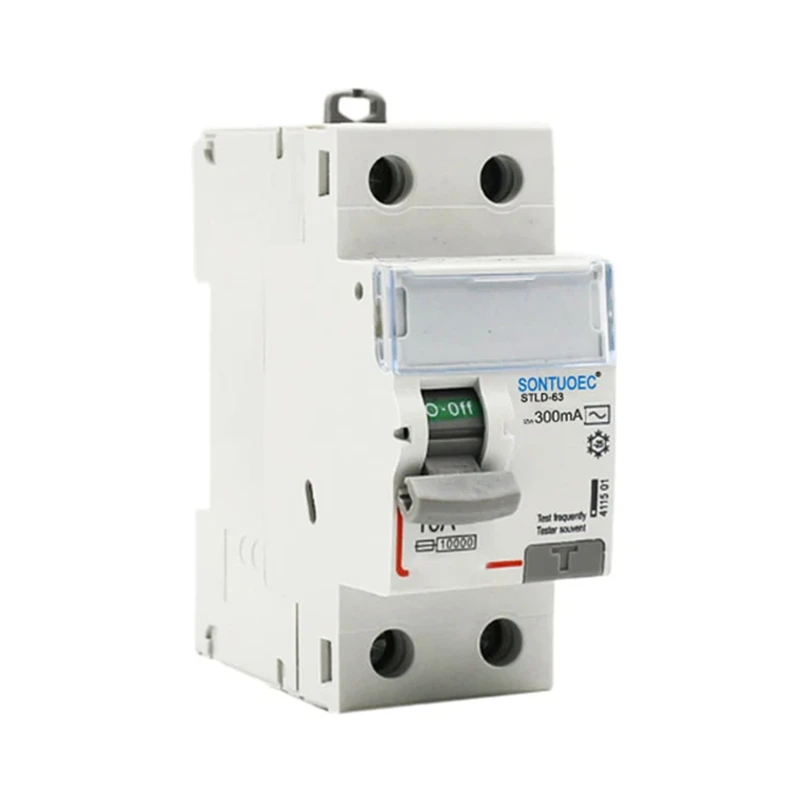

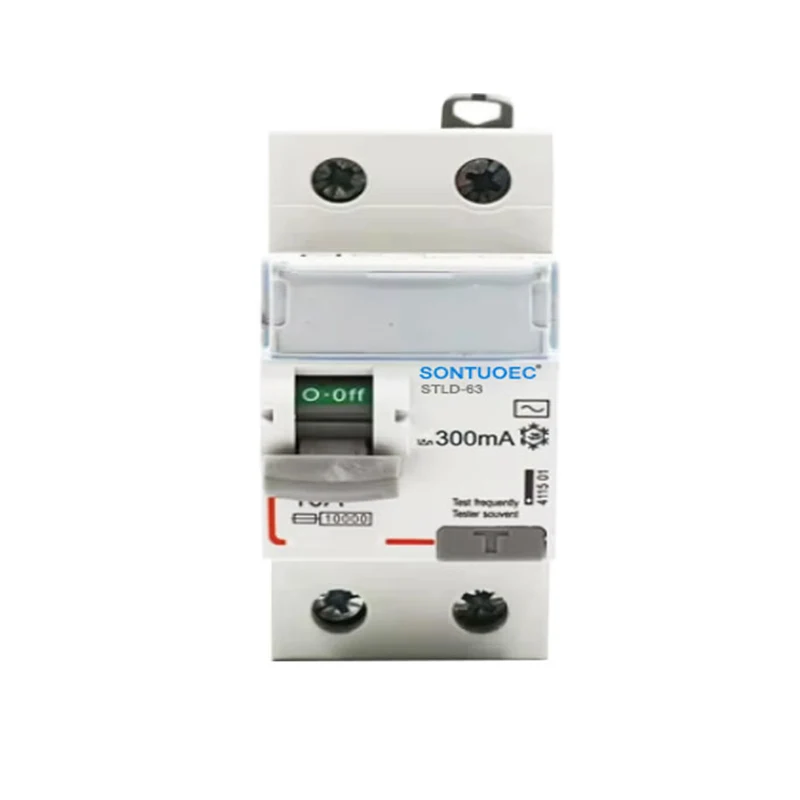

2p 63A/30mA RCD AC Jenis

Prinsip operasi jenis AC 2P 63A/30MA RCD adalah berdasarkan pengubah arus sisa. Apabila arus yang tidak seimbang (iaitu kebocoran) berlaku dalam sistem elektrik, pengubah arus sisa mengesan arus yang tidak seimbang ini dan menghasilkan fluks magnet berkadar dengan arus kebocoran. Fluks magnet ini mencetuskan mekanisme pelepasan dalaman RCD, menyebabkan RCD dengan cepat memotong bekalan kuasa.

Hantar Pertanyaan

Penerangan Produk

Model:	Jenis elektro-magnet; Jenis Elektronik
Standard	IEC 61008-1
Ciri -ciri semasa sisa:	Dan, dan
Tiang tidak.:	2p, 4p
Arus dinilai:	16A, 25A, 32A, 40A, 63A;
Voltan dinilai:	230/400V AC
Kekerapan dinilai:	50/60Hz
Rated Rated Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rated Rated Non-Operating Current I ΔNo:	≤0.5iΔn
Inc Current Current Current Conditional Rated:	6000a
Litar pintas sisa bersyarat yang dinilai semasa iΔC:	6000a
Tempoh tersandung:	Segera Tripping U -≤0.1sec
Rangkaian semasa tersandung:	0.5iΔn ~ iΔn
Ketahanan elektro-mekanikal:	4000 kitaran
Tork mengikat:	2.0nm
Terminal sambungan:	Terminal tiang terminal skru dengan pengapit

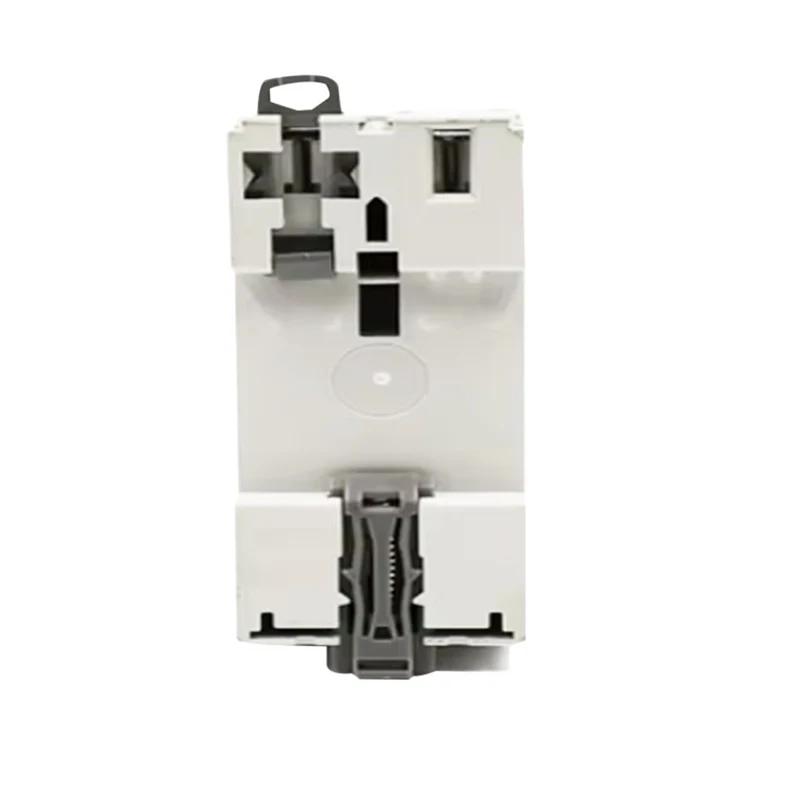

Pemasangan:	Pemasangan kereta api 35mm DIN

Konsep asas

 2p: Menunjukkan bahawa RCD (peranti semasa sisa) ini adalah suis bipolar, iaitu, ia dapat mengawal dua baris pada masa yang sama. Reka bentuk ini biasanya digunakan di mana kedua -dua fasa dan garis sifar perlu dipotong pada masa yang sama untuk memastikan litar dapat dipotong sepenuhnya sekiranya kebocoran atau kesalahan, menghalang kemalangan keselamatan seperti kebakaran elektrik atau elektrik.

 63A: Menunjukkan bahawa RCD dinilai pada 63 amp. Arus yang dinilai adalah nilai arus maksimum yang boleh dibawa oleh RCD secara berterusan tanpa menyebabkan terlalu panas atau kerosakan. Dalam aplikasi praktikal, arus undian yang sesuai harus dipilih mengikut beban sistem elektrik.

 30mA: Menunjukkan bahawa arus tindakan kebocoran RCD ini adalah 30 mA. Arus tindakan kebocoran adalah nilai arus minimum di mana RCD mengesan arus kebocoran dan mencetuskan tindakan. Apabila arus kebocoran dalam sistem elektrik melebihi nilai ini, RCD akan dengan cepat memotong bekalan kuasa untuk melindungi keselamatan peribadi dan mencegah kemalangan seperti kebakaran elektrik.

 RCD: Peranti semasa sisa adalah peranti keselamatan elektrik yang digunakan untuk mengesan arus sisa (iaitu arus kebocoran) dalam sistem elektrik dan memotong bekalan kuasa. Ia digunakan secara meluas dalam pelbagai sistem elektrik voltan rendah untuk menyediakan perlindungan komprehensif untuk peralatan elektrik dan kakitangan.

 Jenis AC: Menunjukkan bahawa RCD ini sesuai untuk sistem semasa (AC). Arus berselang (AC) adalah cara biasa untuk menghantar elektrik dan dicirikan oleh perubahan berkala dalam arah voltan dan arus berbanding arus langsung (DC). Oleh itu, apabila memilih RCD, model yang sesuai harus dipilih berdasarkan jenis sistem elektrik (AC atau DC).

1. Perlindungan Perlindungan terhadap Bumi Kesalahan/Kebocoran Semasa dan Fungsi Pengasingan

2. Kapasiti litar pintas yang tinggi

3. Sambungan Busbar Terminal dan Pin/garpu

4. Dilengkapi dengan terminal sambungan yang dilindungi jari

5. Automatically cabut litar apabila kesilapan/kebocoran bumi berlaku dan melebihi sensitiviti yang diberi nilai

6. Berdasarkan bekalan kuasa dan voltan garis, dan bebas dari gangguan luaran, turun naik voltan. ---------- Kawat Sambungan Saiz Besar (kabel sambungan 35mm)
