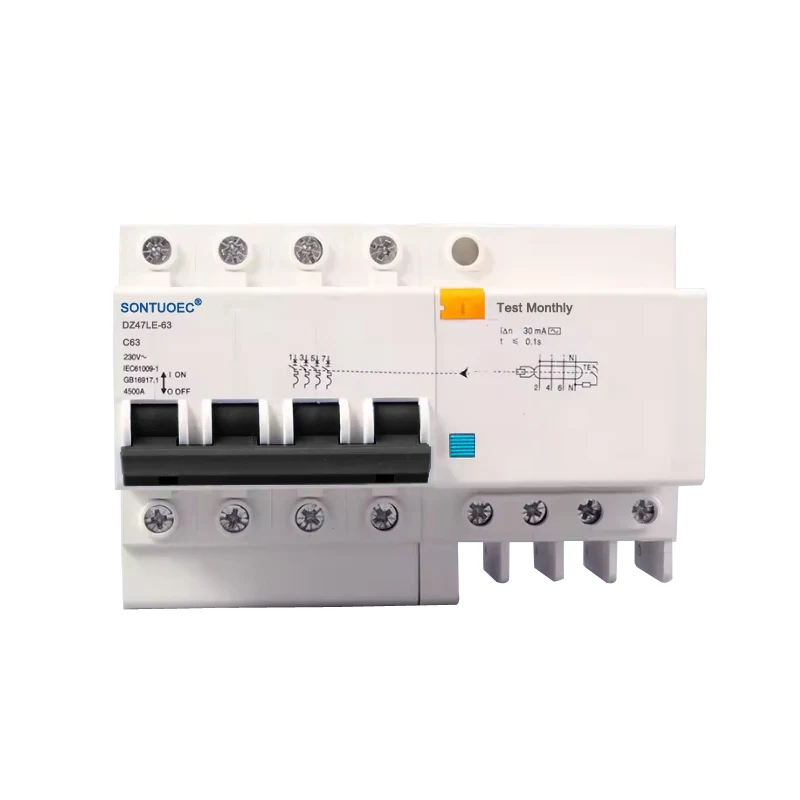

Jenis AC 4P RCBO

Jenis AC 4P RCBO adalah pemutus litar 4-tiang yang menggabungkan perlindungan semasa dan fungsi perlindungan overcurrent, terutamanya yang direka untuk litar semasa (AC). Ia secara automatik boleh memotong bekalan kuasa apabila arus sisa (iaitu arus kebocoran) dikesan dalam litar untuk mengelakkan kebakaran elektrik dan kemalangan kejutan elektrik peribadi. Pada masa yang sama, ia juga mempunyai fungsi perlindungan overcurrent yang secara automatik boleh memotong bekalan kuasa sekiranya terdapat beban atau litar pintas di litar untuk melindungi keselamatan litar dan peralatan.

Model:DZ47LE-63

Hantar Pertanyaan

Penerangan Produk

nama	Pemutus litar sisa dengan perlindungan overcurrent
ciri -ciri	Perlindungan litar/ litar pintas/ kebocoran
Tiang tidak	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Kapasiti pecah	3ka, 4.5ka, 6ka
Arus dinilai (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Semasa operasi sisa dinilai:	10mA, 30mA, 100mA, 300mA, 500mA
Voltan dinilai (v)	240/415V
pemasangan	Jenis kereta api DIN
standard	IEC61009-1 、 GB16917-1
pensijilan	CE

Prinsip operasi

Prinsip operasi jenis AC 4P RCBO adalah berdasarkan jumlah vektor arus dan prinsip elektromagnet. Apabila arus dalam litar pada wayar api (L) dan sifar (n) tidak sama dengan magnitud, jumlah vektor arus di bahagian utama litar transformer tidak sifar, yang menghasilkan voltan yang diinduksi di gegelung sisi sekunder. Voltan yang diinduksi ini ditambah kepada relay elektromagnet, menghasilkan arus pengujaan yang menghasilkan daya demagnetizing terbalik. Apabila arus kesalahan mencapai nilai semasa operasi RCBO, daya demagnetisasi terbalik ini akan menyebabkan lengan di dalam relay elektromagnet untuk melepaskan diri dari kuk, menolak mekanisme operasi untuk bertindak dan memotong litar semasa kesalahan.

DZ47LE-63 Siri Pemutus litar Perlindungan Kebocoran Bumi Elektronik sesuai untuk litar kediaman fasa tunggal AC 50Hz/60Hz, voltan yang diberi nilai 230V, dan dinilai semasa 6A ~ 63A; 400V untuk tiga litar fasa AC 50Hz/60Hz. Ia boleh melindungi borang litar yang berlebihan dan litar pintas. Produk ini mempunyai kelebihan jumlah kecil, kapasiti pecah tinggi, dawai hidup dan garis sifar dipotong pada masa yang sama, juga melindungi orang dari kejutan kebocoran elektrik dalam hal dawai api dan garis sifar yang disambungkan terbalik.

Ia mematuhi standard IEC61009-1, GB16917.1.

Ciri:

1). Membekalkan perlindungan terhadap kejutan elektrik, kesalahan bumi, arus kebocoran;

2). Membekalkan perlindungan terhadap beban, litar pintas dan over-voltan;

3). Jumlah kecil, kapasiti pecah tinggi; Kawat hidup dan garis sifar dipotong pada masa yang sama;

4). Saiz kecil dan berat badan, pemasangan mudah dan pendawaian, prestasi tinggi dan tahan lama

5). Menyediakan terhadap kesilapan yang disebabkan oleh voltan serta -merta dan arus seketika.

Ciri -ciri & Manfaat

Perlindungan pelbagai fungsi: Jenis AC 4P RCBO menggabungkan perlindungan semasa sisa dan perlindungan overcurrent untuk memberikan perlindungan komprehensif untuk litar dan peralatan.

Kepekaan yang tinggi: Perlindungan yang sangat sensitif terhadap permohonan secara tiba -tiba atau peningkatan perlahan sisa sinusoidal AC semasa memastikan decoupling.

Pelbagai aplikasi: Sesuai untuk litar AC dalam sistem pengedaran kuasa domestik, perindustrian dan komersil, terutamanya untuk pendawaian satu-satu-sifar.

Mudah dipasang dan diselenggarakan: Reka bentuk struktur yang munasabah, mudah dipasang, dan pada masa yang sama mudah untuk menjalankan penyelenggaraan dan pembaikan.

Senario aplikasi

Jenis AC 4P RCBO digunakan secara meluas untuk perlindungan litar AC di rumah, pejabat, premis komersial dan kemudahan perindustrian. Ia amat sesuai untuk aplikasi yang memerlukan perlindungan kedua -dua kabel kebakaran dan sifar, seperti litar pencahayaan, litar soket dan perlindungan peralatan seperti motor.
