Pemutus litar kes AC/DC adalah suis elektrik dengan perlindungan beban bersepadu, perlindungan litar pintas dan (dalam beberapa model) perlindungan kebocoran bumi. Ia direka dengan kes yang dibentuk, yang menampilkan struktur padat, tahap perlindungan yang tinggi dan hayat perkhidmatan yang panjang. Apabila arus dalam litar melebihi arus pemutus litar yang dinilai atau apabila litar pintas berlaku, pemutus litar akan secara automatik perjalanan dan memotong litar, dengan itu menghalang litar dan peralatan daripada rosak kerana beban atau litar pintas.

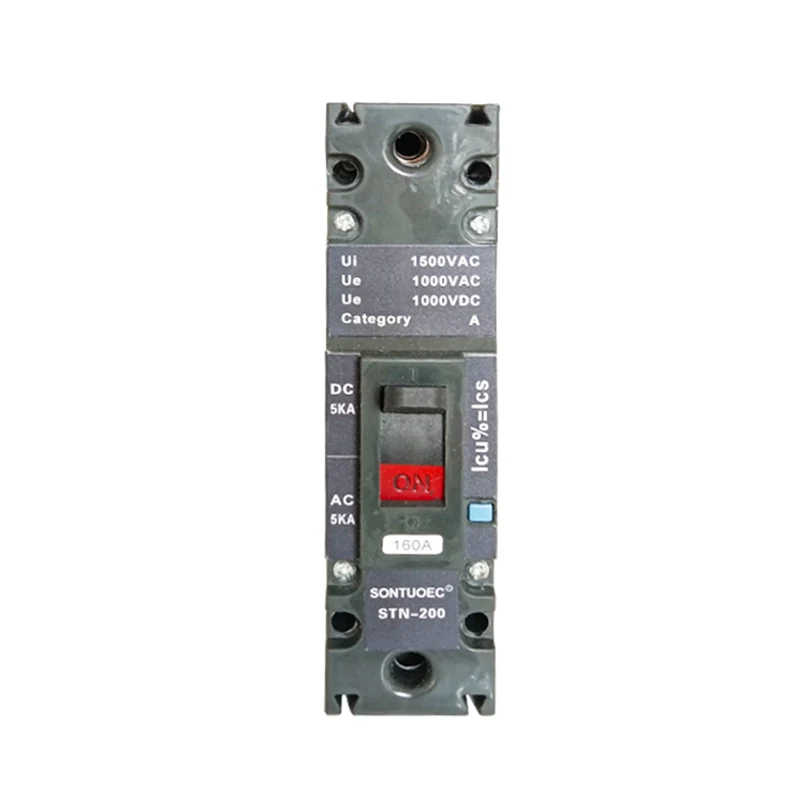

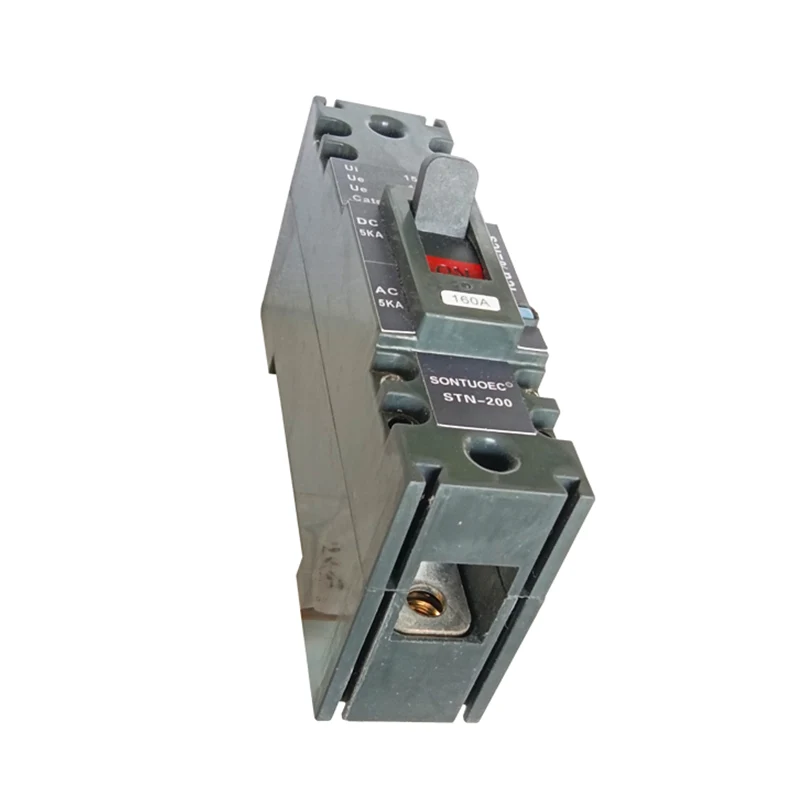

Model | STN-200 |
Standard: | IEC 60947-2 |

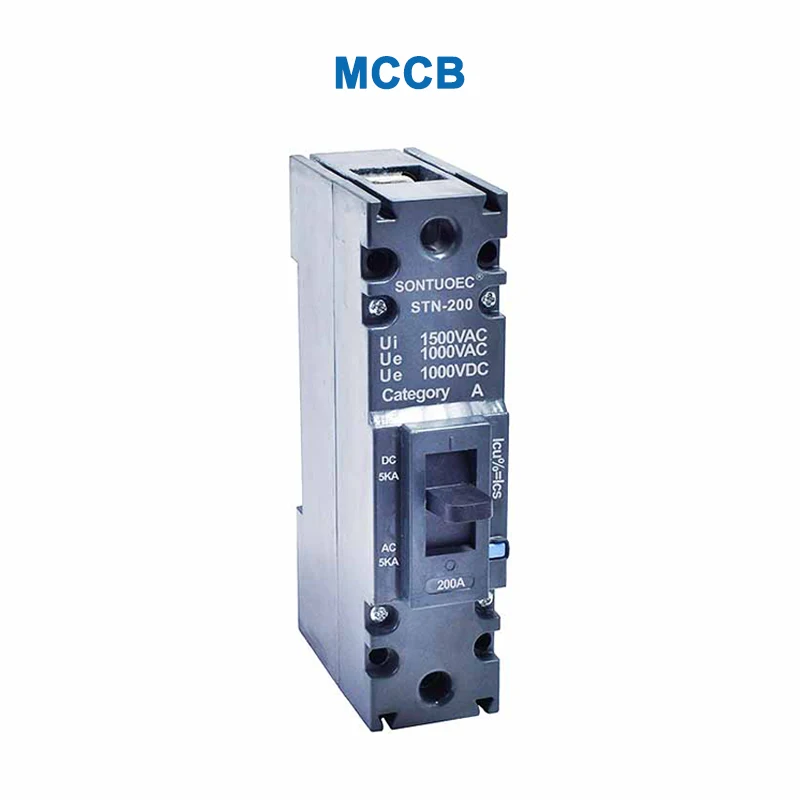

Struktur | MCCB |
Jenis | Pemutus litar kes moulede |
Pensijilan | CE |
Voltan gegelung | 500V/750V/1000V |
Tiang | 1p |
Spesifikasi | 1p: 200a |
Asal | Wenzhou Zhanjiang |
Kapasiti pengeluaran | 2000pieces/minggu |
Kelajuan | Pemutus litar jenis biasa |
Pemasangan | Tetap |
Nombor tiang | 1 |
Fungsi | Pemutus litar konvensyen,, Perlindungan kegagalan pemutus litar, Perlindungan overcurrent |
Standard | IEC 60947-2 GB14048.2 |
Dalam | 16,32,63,100,125,150,175,200A |
Kapasiti Breaking Ultinate (KA) LCS 100% |
AC: 100KA (220/240V); 50KA (380/415V); 30KA (440/460V); 20KA (480/500V); 15KA (600V); 10KA (800V); 5KA (1000V); DC: 100KA (125V); 50KA (250V); 15KA (500V); 10KA (800V); 5KA (1000V). |
Pakej Pengangkutan | Kotak dalaman/kadbod |
Tanda dagangan | Sontuoec, Wzstec |
Kod HS | 8536200000 |
Prinsip operasi
Prinsip kerja pemutus litar kes AC/DC adalah berdasarkan kesan terma dan elektromagnet semasa. Apabila arus dalam litar melebihi nilai nilai pemutus litar, bimetal di dalam pemutus litar akan dibengkokkan oleh haba, yang akan mencetuskan mekanisme perjalanan untuk memotong litar. Pada masa yang sama, pemutus litar juga dilengkapi dengan peranti pelepasan elektromagnet, apabila terdapat arus litar pintas di litar, peranti pelepasan elektromagnet akan bertindak dengan cepat untuk memotong litar. Di samping itu, beberapa model pemutus litar juga dilengkapi dengan perlindungan kebocoran, apabila arus kebocoran dikesan, ia juga akan memotong litar secara automatik.
Sensitiviti yang tinggi dan tindak balas pantas: Pemutus litar kes AC/DC dapat dengan cepat mengesan arus kesalahan dalam litar dan memotong litar dalam masa yang sangat singkat, dengan itu melindungi keselamatan litar dan peralatan.
Fungsi Perlindungan Pelbagai: Pemutus litar mengintegrasikan pelbagai fungsi perlindungan seperti perlindungan beban, perlindungan litar pintas dan (dalam beberapa model) perlindungan kebocoran, yang dapat memenuhi keperluan perlindungan litar yang berbeza.
Struktur padat dan tahap perlindungan yang tinggi: reka bentuk kes yang dibentuk, struktur padat dan tahap perlindungan yang tinggi, dapat menahan keadaan persekitaran yang keras, seperti kelembapan, debu, dan sebagainya.
Mudah dipasang dan diselenggarakan: Pemutus litar biasanya menggunakan reka bentuk plug-and-play, yang mudah dipasang dan dibongkar. Sementara itu, struktur dalamannya yang mudah menjadikannya mudah untuk mengekalkan dan membaik pulih.
Pemutus litar kes AC/DC dibentuk secara meluas digunakan di tempat -tempat di mana perlindungan elektrik diperlukan, seperti rumah, pejabat, kilang, hospital dan sebagainya. Terutama di tempat di mana kedua -dua litar AC dan DC perlu dilindungi, seperti sistem kuasa solar, sistem penyimpanan tenaga, buasir, dan lain -lain, pemutus litar kes AC/DC yang dibentuk lebih banyak digunakan.
