AC Magnet Contactor

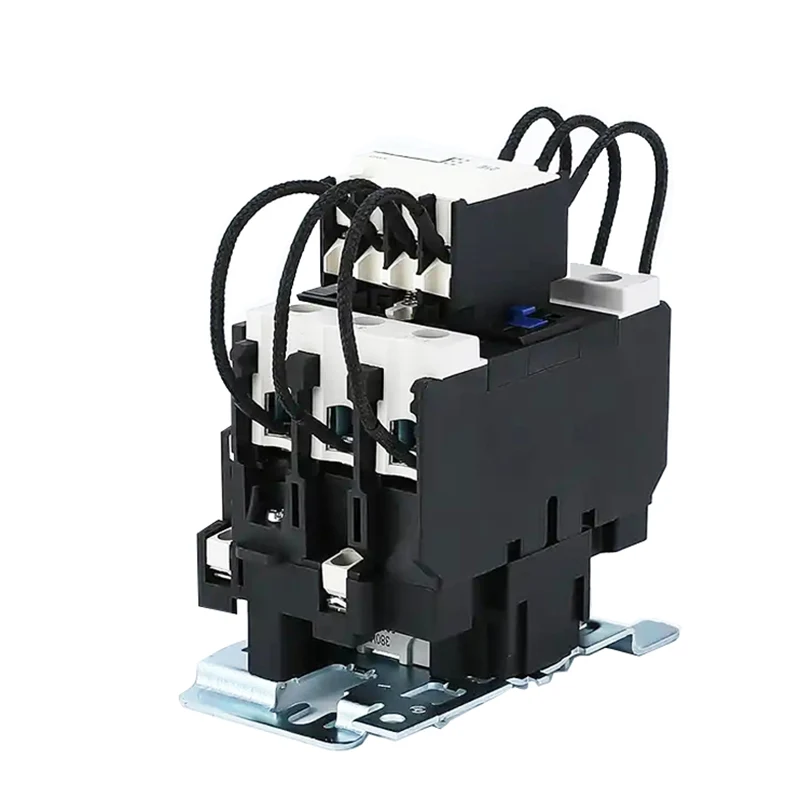

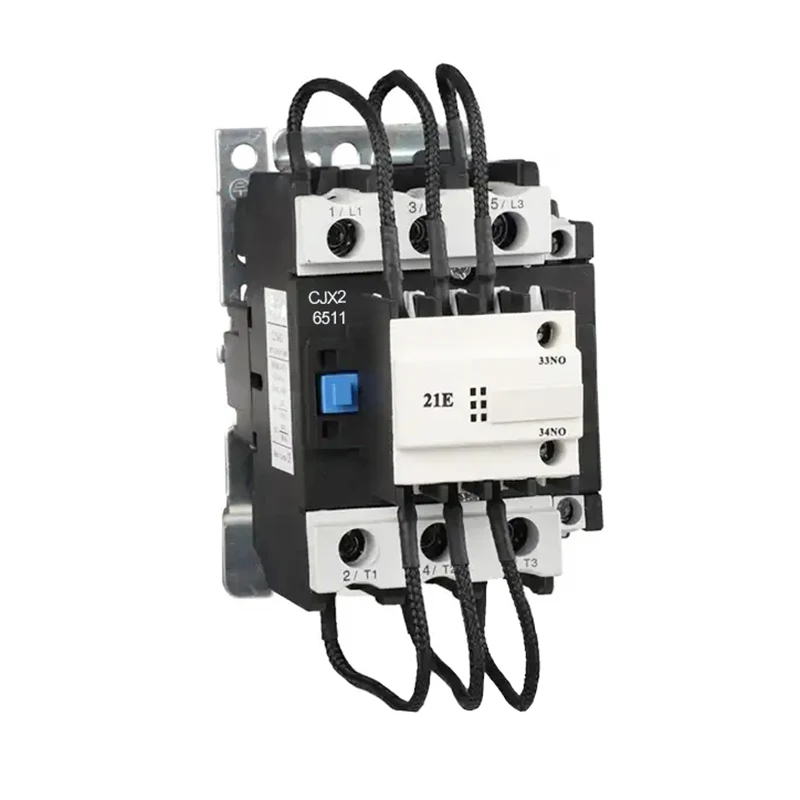

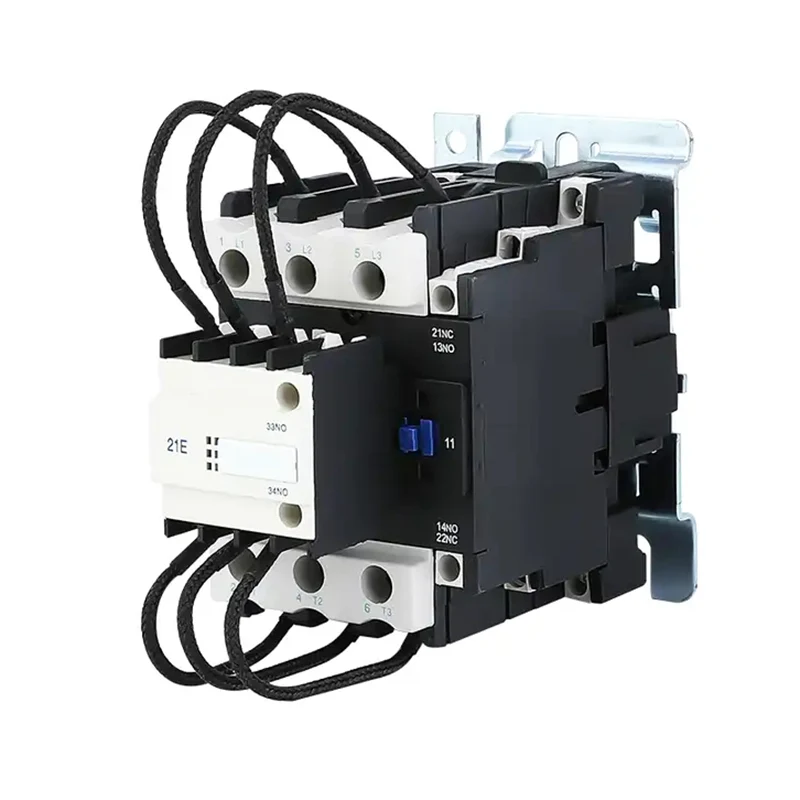

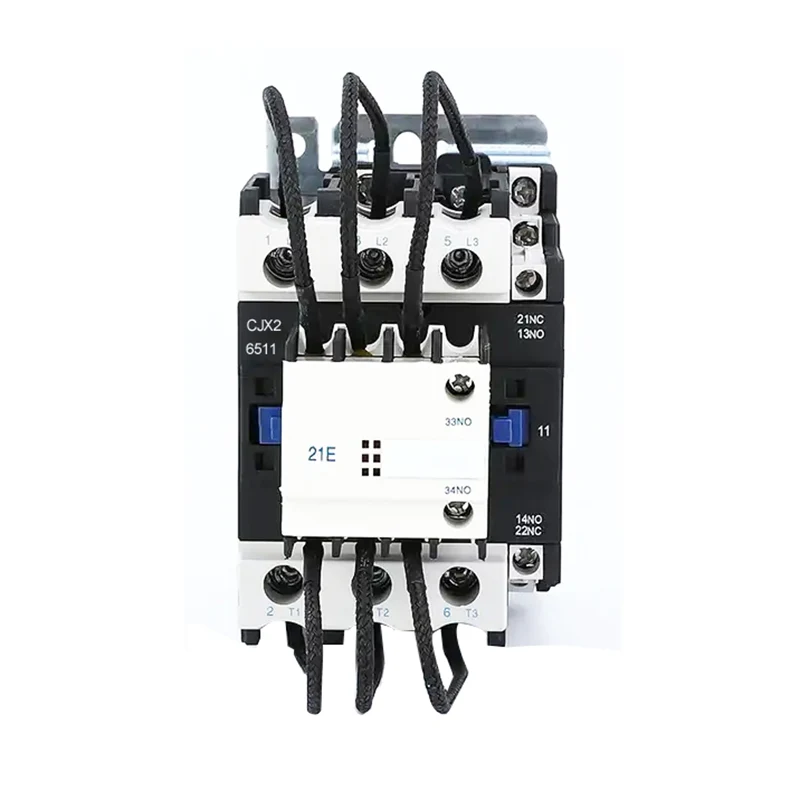

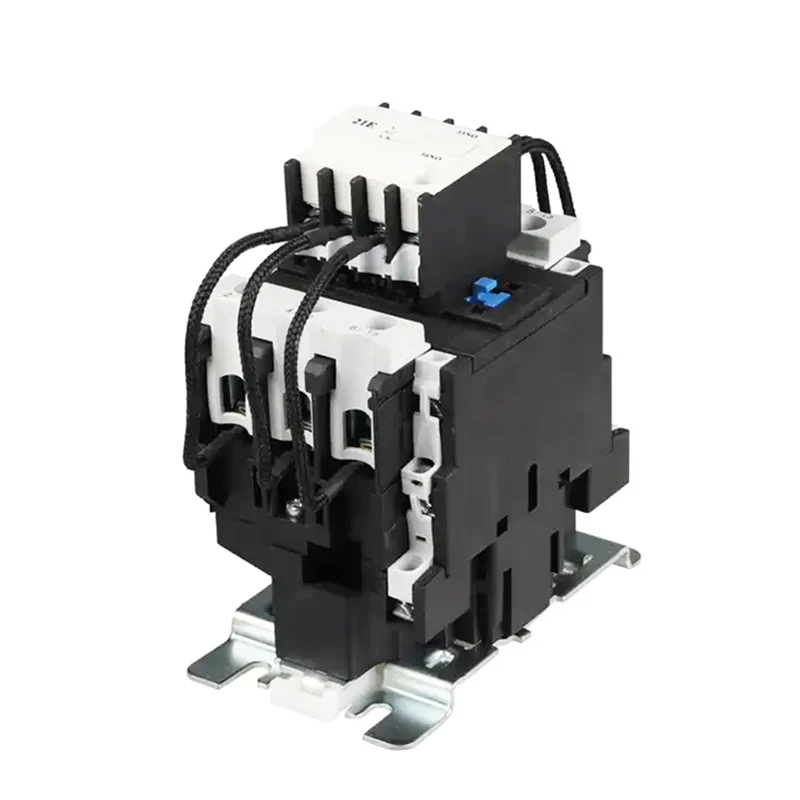

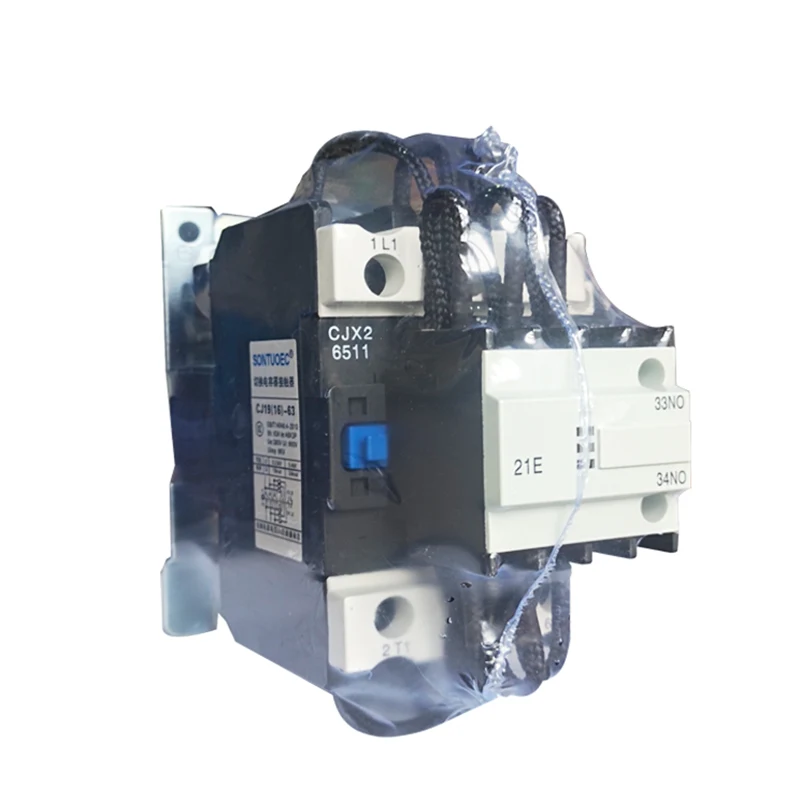

SCJ19 Switching Capacitor Type Contactor digunakan dalam rangkaian kuasa AC 50Hz atau 60Hz, sehingga 380V, untuk mengendalikan atau menukar peranti kawalan kapasitor LV dalam litar kuasa reaktif LV. Dengan peranti antisurge, ia dapat mengurangkan kesan lonjakan penutup dan mencegah daripada beban sebagai pecah.

Prinsip operasi

Prinsip operasi Contactor Magnet AC adalah berdasarkan induksi elektromagnet dan daya magnet. Apabila gegelung bertenaga, medan magnet yang dihasilkan menarik teras besi dan menutup kenalan, sehingga membuka litar. Apabila gegelung de-energized, medan magnet hilang, teras besi semula di bawah tindakan musim bunga, sentuhan dipecahkan dan litar diputuskan. Dengan cara ini, penghubung magnet AC menyedari kawalan litar AC.

Struktur dan komposisi

Contactor Magnet AC terutamanya terdiri daripada bahagian berikut:

Sistem Elektromagnetik: Termasuk komponen seperti gegelung, teras dan angker, yang merupakan bahagian utama untuk menghasilkan medan magnet dan tindakan magnet.

Sistem kenalan: Termasuk kenalan utama dan kenalan tambahan, yang digunakan untuk menghidupkan dan mematikan litar. Hubungan utama biasanya digunakan untuk membawa arus yang lebih besar, manakala kenalan tambahan digunakan untuk merealisasikan pelbagai fungsi kawalan.

Peranti pemadam arka: Digunakan untuk memadamkan arka apabila hubungan diputuskan, menghalang arka daripada merosakkan kenalan.

Komponen lain: seperti mata air, kurungan, perumahan, dan lain -lain, digunakan untuk memperbaiki dan menyokong komponen untuk memastikan operasi biasa kenalan.

Ciri -ciri struktur

1. Kenalan yang dipasang dengan rintangan terhad semasa, dapat mengehadkan lonjakan beralih dalam nilai yang dibenarkan.

2. Kontactor adalah secara langsung bertindak struktur dwi-pecah, mekanisme bertindak adalah tangkas, mudah untuk diperiksa dengan tangan, struktur kompak yang padat untuk menggantikan kenalan.

3. Blok terminal yang dilindungi oleh perlindungan, selamat dan boleh dipercayai.

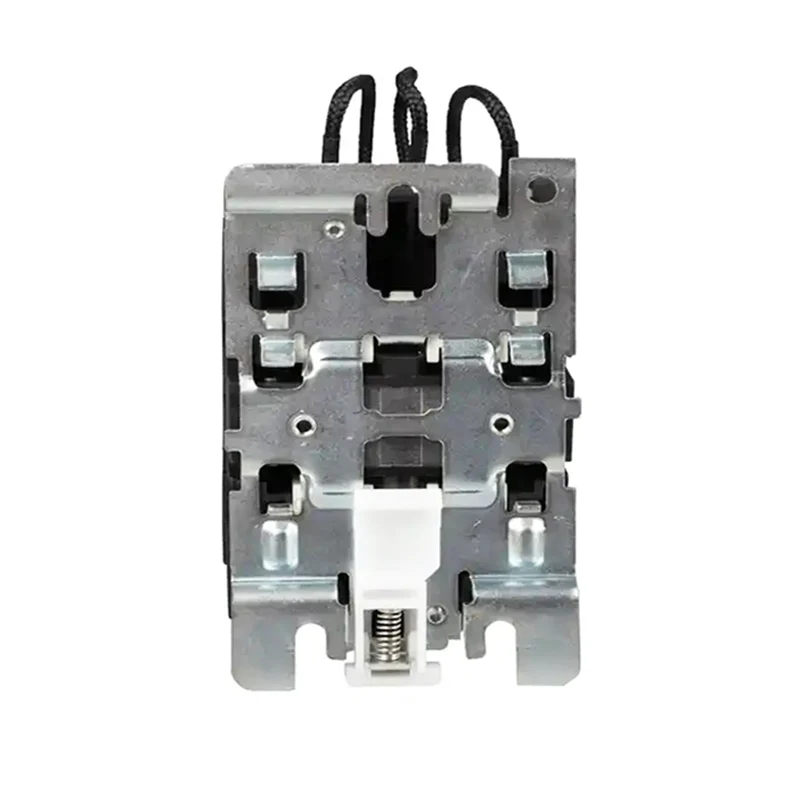

4. Ia boleh dipasang oleh skru, atau pada kereta api standard 35/75mm.

Keadaan kerja dan pemasangan

(1) Suhu ambien: -5 ℃- +40 ℃, suhu purata tidak boleh melebihi +35 ℃ dalam 24 jam.

(2) Keadaan atmosfera: Kelembapan ambien atmosfera di bawah 50% apabila +40 ℃. Kelembapan ambien boleh lebih tinggi pada suhu yang lebih rendah. Dalam purata purata bulan yang paling basah + 25 ℃ untuk purata dengan kelembapan relatif maksimum adalah 90%, dan memandangkan perubahan suhu dan berlaku kerana produk di permukaan gel.

(3) Ketinggian tidak lebih tinggi daripada 2000m apabila pemasangan.

(4) Kelas Pencemaran: 3 Kelas

(5) Kelas pemasangan: iii

(6) Keadaan pemasangan: Permukaan pemasangan dan cerun satah menegak tidak lebih daripada ± 5 °, dan tiada kesan dan getaran yang signifikan, menggoncang tempat.

Ciri -ciri utama

Kerja yang boleh dipercayai: Penghubung magnetik AC diperbuat daripada bahan berkualiti tinggi dan proses pembuatan lanjutan, yang mempunyai kebolehpercayaan dan kestabilan yang tinggi.

Hayat perkhidmatan yang panjang: Sistem hubungan diperbuat daripada bahan tahan haus, yang dapat menahan kejutan arus dan voltan yang besar, memanjangkan hayat perkhidmatan.

Mudah untuk dikekalkan: Struktur ini direka dengan munasabah, mudah dibongkar dan dibaiki, mengurangkan kos penyelenggaraan.

Pelbagai spesifikasi: Untuk memenuhi keperluan pengguna yang berbeza, Contactor Magnet AC mempunyai pelbagai spesifikasi dan model untuk dipilih, termasuk tahap semasa, tahap voltan dan konfigurasi hubungan tambahan.
