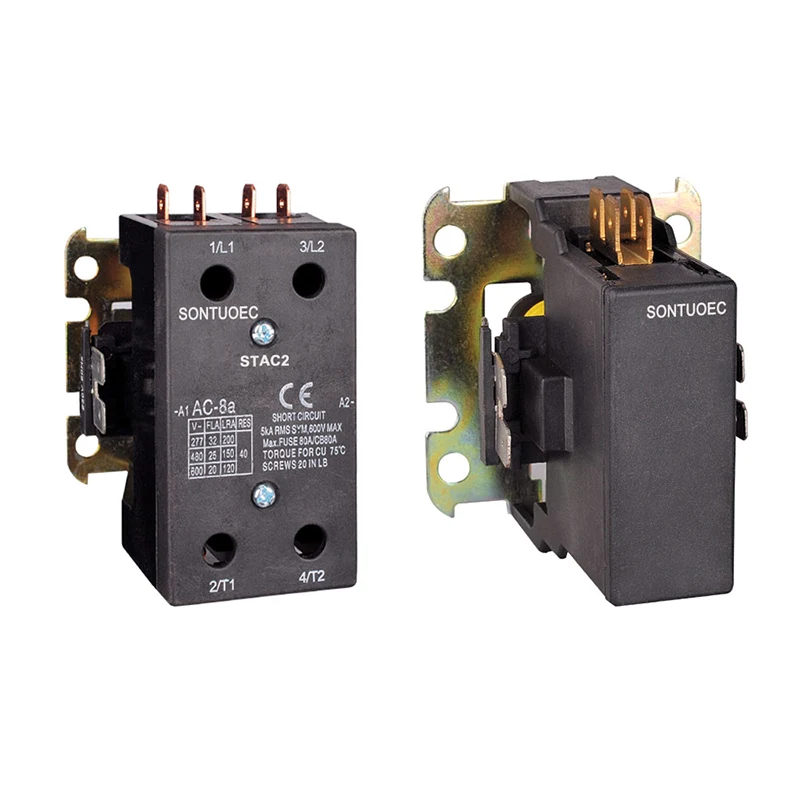

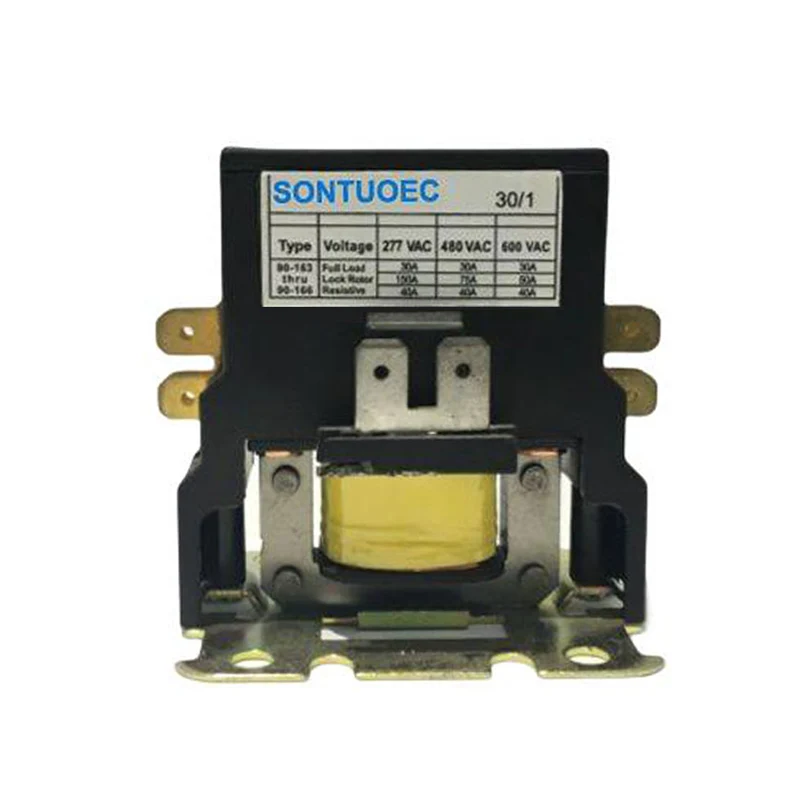

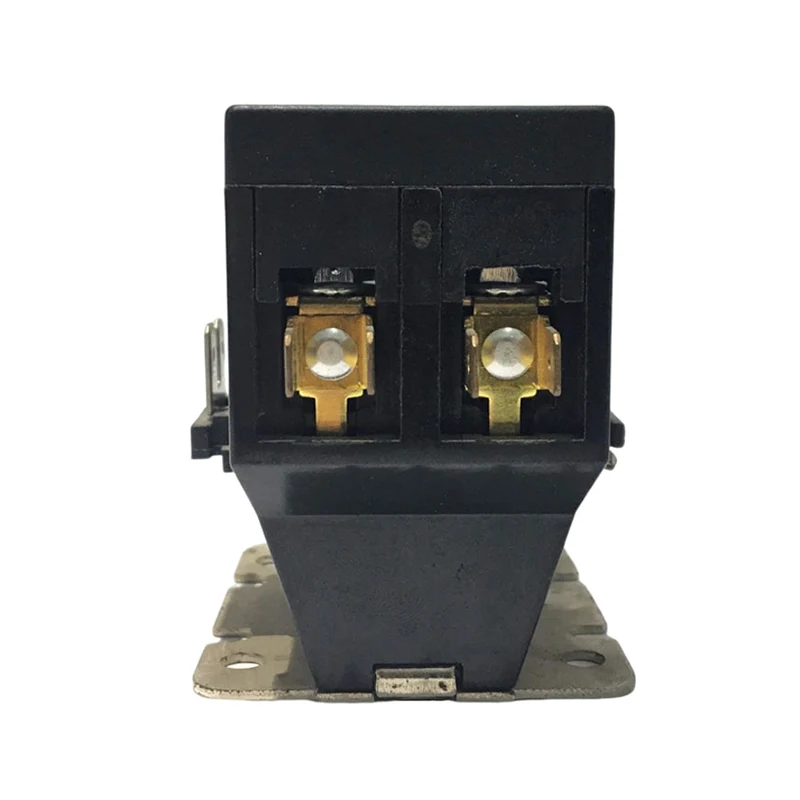

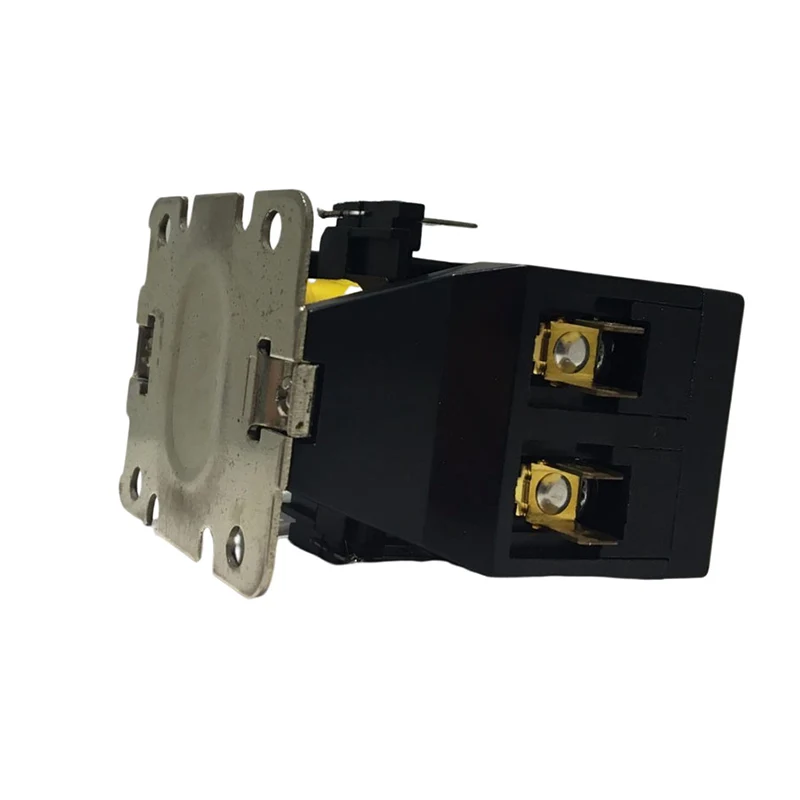

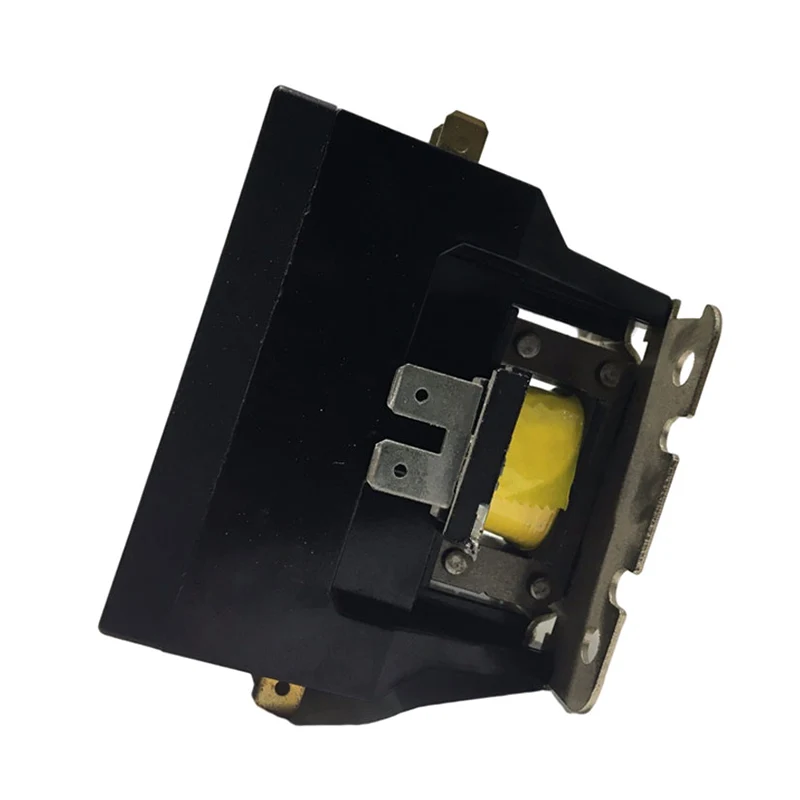

Penghawa dingin ac contactor

Penghawa dingin AC contactors adalah tujuan yang pasti AC contactor direka untuk digunakan dalam penyejukan, penghawa dingin, dan systens pemanasan elektrik. Sambungan kuasa boleh dibuat dengan terminal skru dengan sambungan cepat atau terminal lug dengan sambungan cepat

Hantar Pertanyaan

Penerangan Produk

Model no	Beban penuh	Amp rintangan (a)	Tiang tidak	Voltan gegelung ( V)	Voltan garis (v)	Max HP		-
Model no	Amp (a)	Amp rintangan (a)	Tiang tidak	50/60Hz	Voltan garis (v)	Voltan (V)	Bujang Fasa	Tiga Fasa
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Bahan penebat	Blok kenalan dan pembawa berkualiti tinggi Resin termoset gred elektrik
Julat suhu	-40 ° F hingga 150 ° F; -5-+40
Kehidupan Mekanikal (tiada beban)	Mematuhi standard spesifikasi UL dan ARI
Kehidupan Elektrik	Mematuhi spesifikasi UL dan ARI Standard
Berat (anggaran)	9.25 oz
Kekerapan gegelung	50/60Hz
Penebat gegelung	Kelas B (130ºC)
Penamatan	Penyambung tekanan dan berganda 1/4 q.c
Mengendalikan	85% coltage gegelung nominal; selamat 110% selamat mengendalikan
Kitaran tugas	Berterusan

Struktur dan ciri

Struktur:

Sistem Elektromagnetik: Termasuk komponen seperti gegelung, teras, dan lain -lain, yang digunakan untuk menghasilkan fluks magnet untuk memacu pembukaan dan penutupan sistem hubungan.

Sistem kenalan: Termasuk kenalan utama dan kenalan tambahan. Hubungan utama digunakan untuk membawa arus yang diberi nilai sistem penghawa dingin, sementara sentuhan tambahan digunakan untuk merealisasikan penghantaran dan maklum balas isyarat kawalan.

Peranti pemadam arka: Digunakan untuk memadamkan arka yang dihasilkan apabila kenalan diputuskan untuk melindungi hubungan dari kerosakan.

Peranti pelesapan shell dan haba: Digunakan untuk melindungi komponen dalaman dari persekitaran luaran dan menyediakan fungsi pelesapan haba yang diperlukan.

Ciri -ciri:

Pengkhususan: Direka untuk sistem penghawa dingin untuk memenuhi keperluan sistem penghawa dingin untuk kawalan elektrik.

Kebolehpercayaan: Sistem hubungan diperbuat daripada bahan berkualiti tinggi dengan kekonduksian elektrik yang baik dan rintangan lelasan untuk memastikan operasi stabil jangka panjang.

Keselamatan: Dilengkapi dengan peranti pemadam arka yang sempurna, dengan berkesan menghalang kerosakan arka pada kenalan dan persekitaran sekitarnya.

Keserasian: Serasi dengan pelbagai sistem penghawa dingin dan sistem kawalan elektrik, mudah untuk pemasangan dan pentauliahan.

Prinsip kerja

Apabila gegelung penyaman udara 2p penyambung AC bertenaga, teras besi menjadi magnet dan menarik sistem hubungan untuk ditutup, dengan itu menghubungkan sistem penghawa dingin ke sumber kuasa. Apabila gegelung de-energized, teras besi kehilangan magnetnya dan sistem hubungan akan dipisahkan oleh tindakan musim bunga, dengan itu melepaskan sistem penghawa dingin dari sumber kuasa. Dengan cara ini, penghubung dapat merealisasikan kawalan jauh sistem penghawa dingin.
