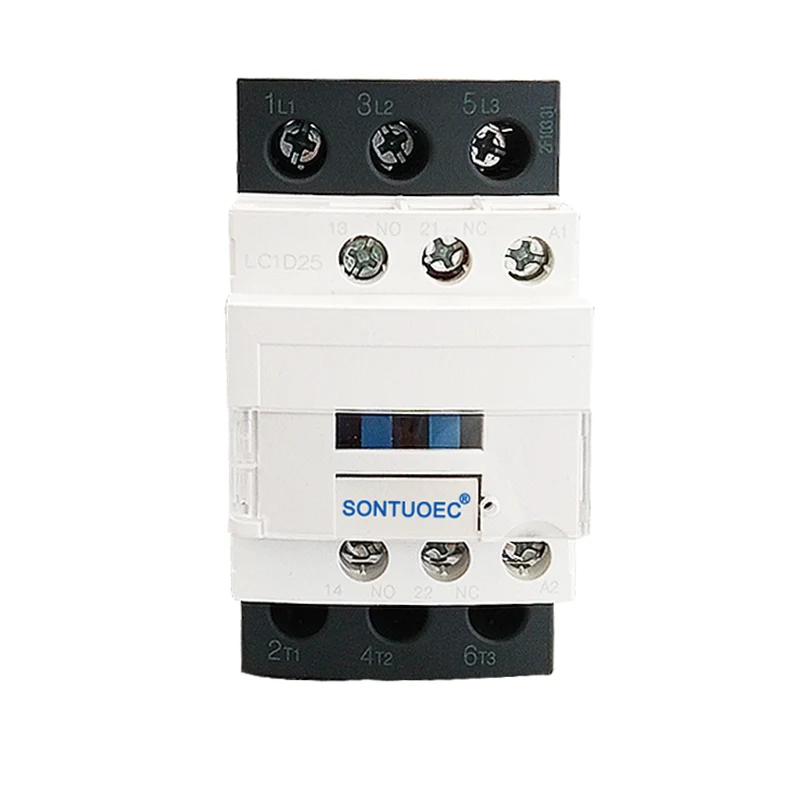

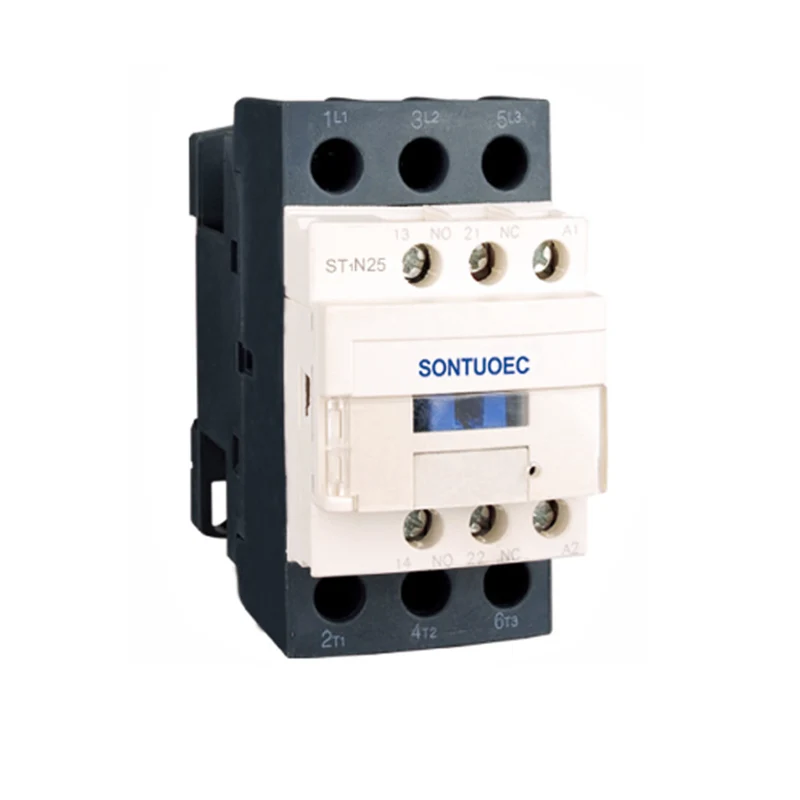

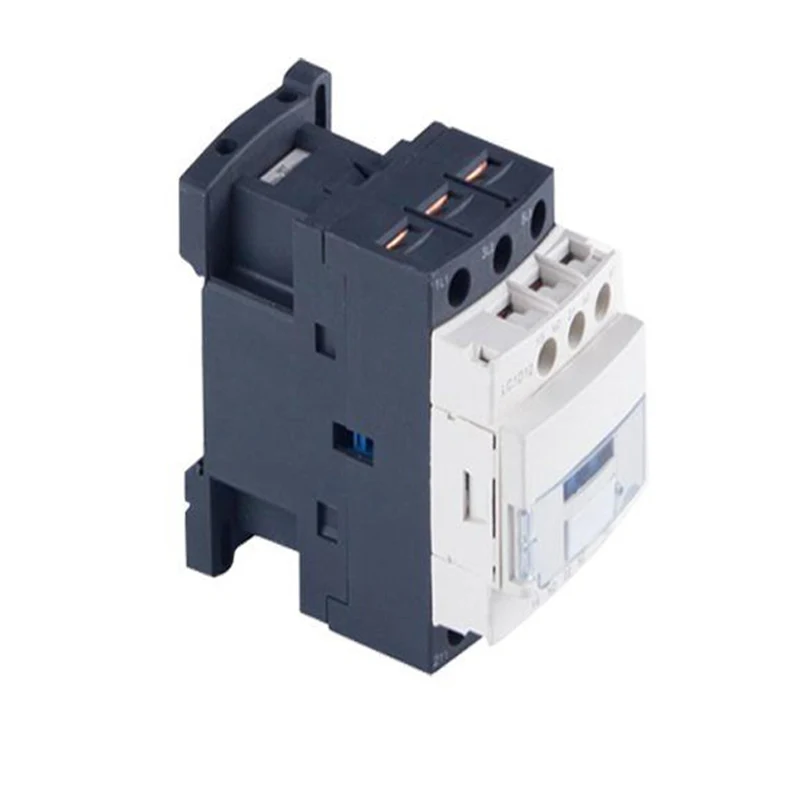

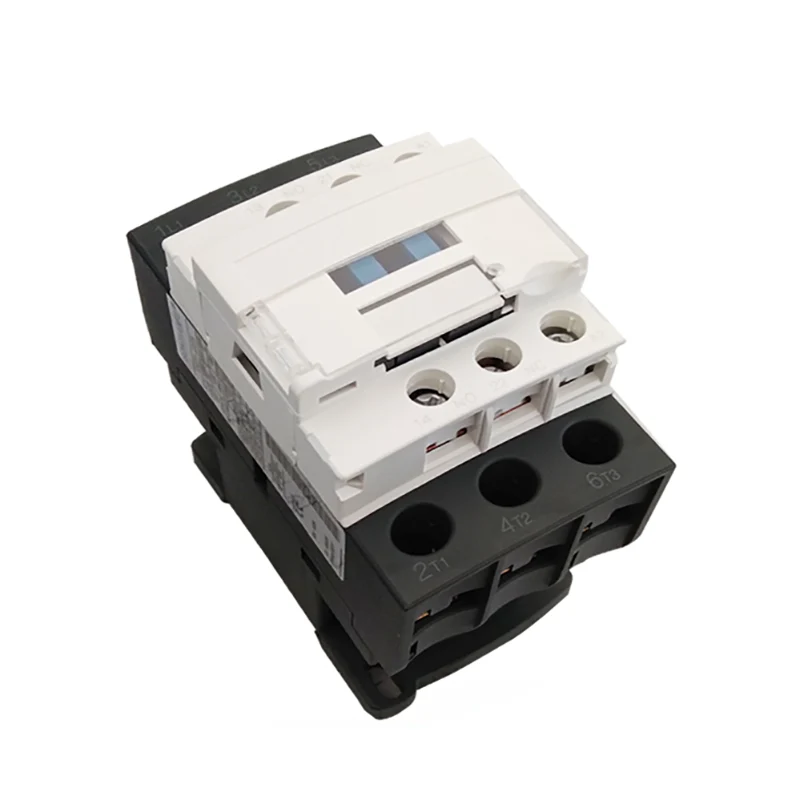

CJX2 3p 25A AC Contactor

CJX2 3P 25A AC Contactor sesuai untuk menyambung dan memecahkan litar ke jarak jauh, dan juga untuk permulaan dan kawalan motor AC yang kerap. Di samping itu, ia boleh digunakan dengan geganti haba yang sesuai untuk membentuk permulaan elektromagnet untuk melindungi litar di mana beban operasi mungkin berlaku.

Model:ST1N

Hantar Pertanyaan

Penerangan Produk

Jenis		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Arus kerja yang dinilai (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arus kerja yang dinilai (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Penarafan standardpower 3-fasa Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Arus haba yang dinilai (a)		20	20	32	40	50	60	80	80	125	125
Kehidupan elektrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kehidupan elektrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Kehidupan Mekanikal (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Bilangan kenalan	3p+no					3p+nc+no
Bilangan kenalan	3p+nc					3p+nc+no

Ciri -ciri struktur

Reka Bentuk Perlindungan: CJX2 3P 25A AC Contactor mengamalkan struktur pelindung, yang dicirikan oleh jumlah kecil, berat ringan, penggunaan kuasa yang rendah dan jangka hayat.

Struktur Tindakan Bertindak Langsung: Struktur tindakannya bertindak langsung dan kenalannya adalah titik break dua, yang meningkatkan kebolehpercayaan dan keselamatan hubungan.

Kumpulan hubungan tambahan blok: Kumpulan kenalan tambahan, kepala kelewatan udara, mekanisme interlocking mekanikal dan komponen lain boleh ditambah mengikut keperluan pengguna untuk membentuk kenalan kelewatan masa, kenalan boleh diterbalikkan, starter Star-Delta dan produk siri lain yang diperolehi.

Parameter teknikal

Parameter teknikal utama CJX2 (ST1N) Siri AC Contactor termasuk:

Voltan Rated: termasuk 36V, 110V, 127V, 220V, 380V dan tahap lain untuk memenuhi keperluan sistem kuasa yang berbeza.

Arus Rated: Menurut model yang berbeza, arus yang dinilai berkisar dari 9A hingga 95A.

Voltan gegelung: Voltan gegelung AC termasuk 24V, 36V, 48V, 110V, 220V, 380V, dan sebagainya. Voltan gegelung DC termasuk 12V, 24V, 48V, 110V, 220V, dan sebagainya.

Kehidupan mekanikal dan elektrik: Kehidupan mekanikal boleh sampai berjuta-juta kali, dan kehidupan elektrik juga agak tinggi, yang memastikan operasi stabil jangka panjang penghubung.

Pemasangan dan penyelenggaraan

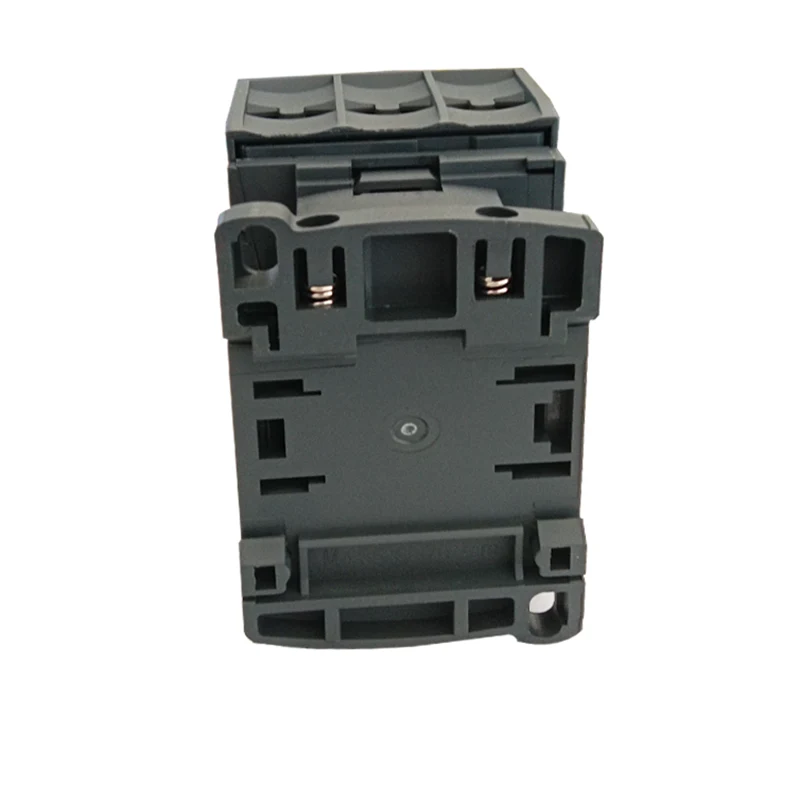

Pemasangan: CJX2 Type AC contactors boleh dipasang dengan dua skru atau kereta api 35mm (atau 75mm), yang mudah dan cepat. Data teknikal yang berkaitan perlu diperiksa sebelum pemasangan untuk memastikan pematuhan dengan syarat pemasangan.

Penyelenggaraan: Semua bahagian produk perlu diperiksa secara teratur semasa penggunaan, yang memerlukan bahagian -bahagian bergerak tidak terjebak dan pengikat tidak longgar. Sekiranya terdapat sebarang kerosakan, ia harus digantikan dalam masa untuk memastikan operasi biasa kenalan.
