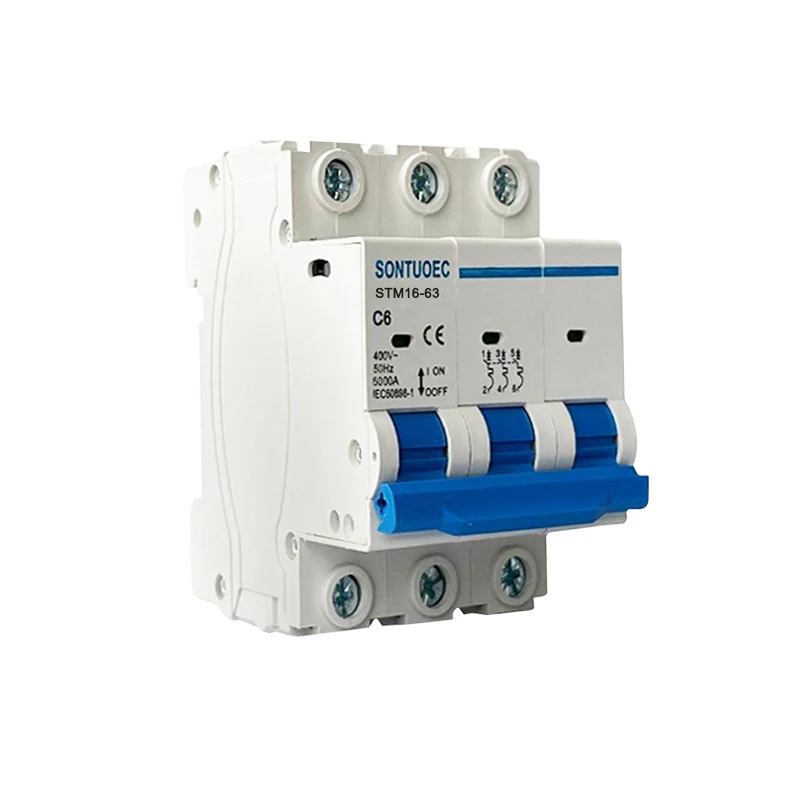

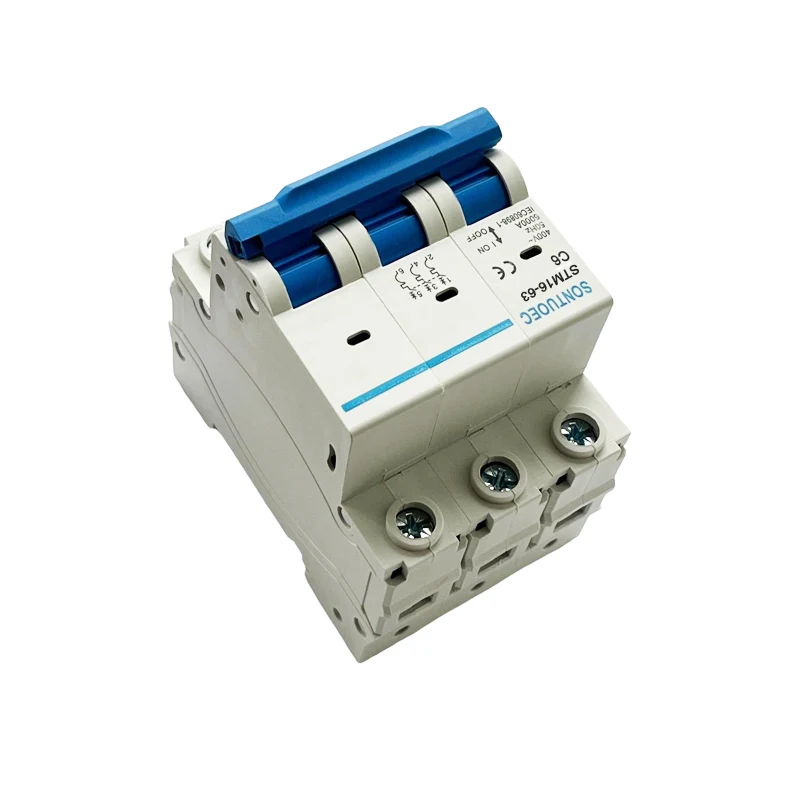

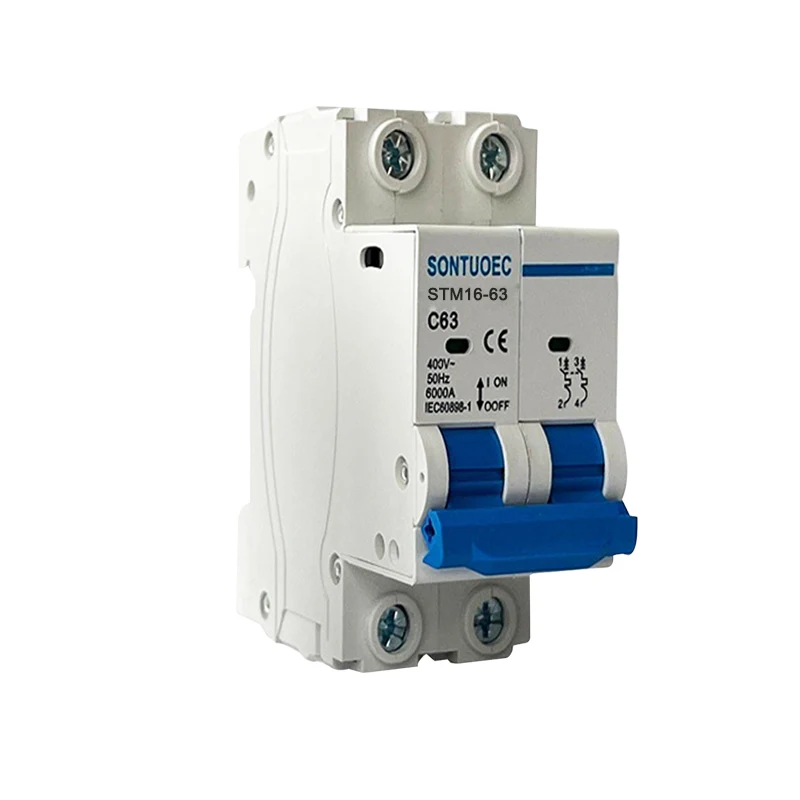

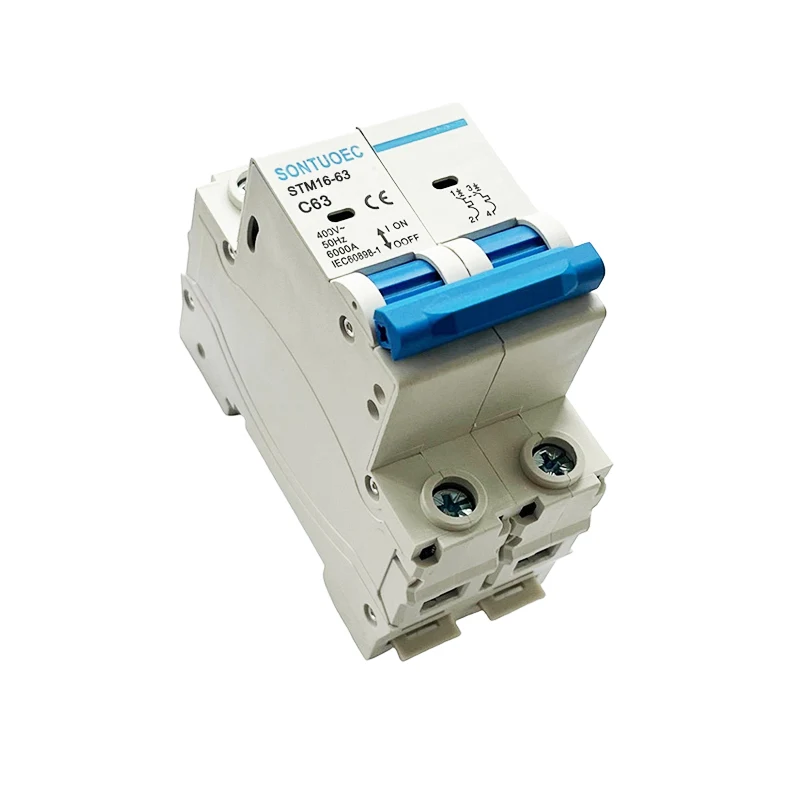

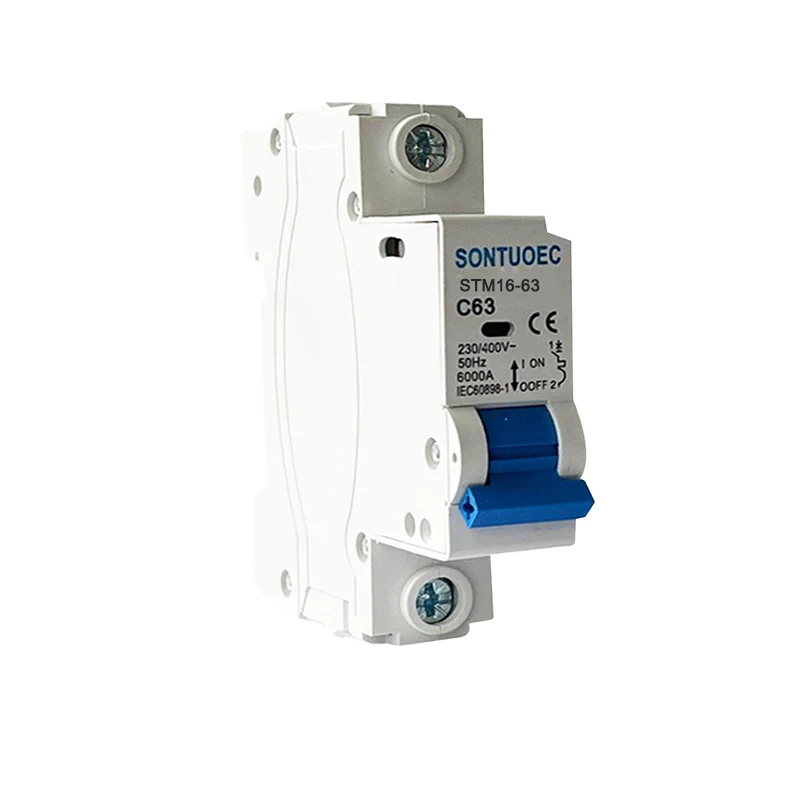

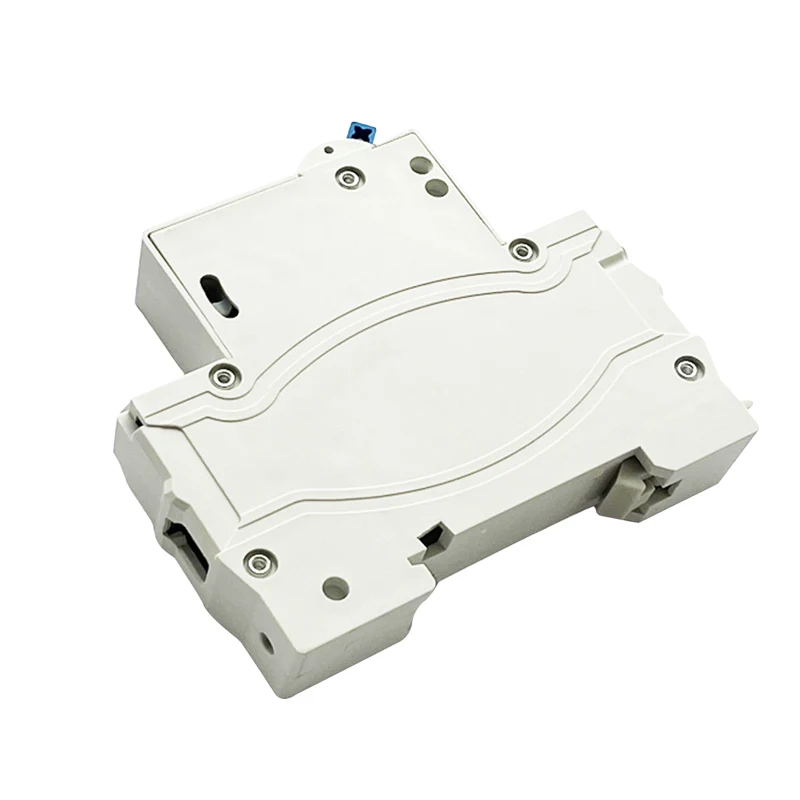

Curve C MCB Pemutus Litar Mini

Curve C MCB Pemutus Litar Miniatur adalah pemutus litar kecil yang digunakan secara meluas di tempat -tempat seperti kediaman, bangunan komersial dan kemudahan perindustrian, terutamanya dalam litar di mana ciri -ciri pelepasan lengkung C diperlukan untuk melindungi peralatan elektrik dan keselamatan peribadi.

Model:STM16-63

Hantar Pertanyaan

Penerangan Produk

Model	STM16-63
Standard	IEC60898-1
Tiang	1p, 2p, 3p, 4p
Kapasiti pemecahan litar pintas	3ka, 4.5ka, 6ka
Dinilai Semasa (dalam)	1,2,4,610,16,20,25,32,40,50,63a
Dinilai Voltan (un)	AC230 (240)/400 (415) v
Dinilai Kekerapan	50/60Hz
Lengkung tersandung	B, C, d
Magnet siaran	B lengkung: antara 3 dan 5 inci
	C Curve: antara 5in dan 10in
	D lengkung: antara 10in dan 14in
Elektro-mekanikal ketahanan	berakhir 6000 kitaran

Ciri dan faedah

 Saiz kecil dan berat ringan: Curve C MCB Pemutus litar mini mempunyai reka bentuk padat untuk pemasangan mudah dan penjimatan ruang.

 Operasi yang boleh dipercayai: Melalui lengkung pelepasan yang tepat dan peranti pelepasan elektromagnet yang boleh dipercayai, ia dapat dengan cepat memotong litar yang rosak dan mencegah kerosakan peralatan elektrik.

 Fungsi perlindungan berganda: Sebagai tambahan kepada perlindungan litar pintas, ia juga mempunyai perlindungan yang berlebihan dan fungsi perlindungan voltan yang lebih tinggi, yang secara komprehensif melindungi keselamatan litar.

 Kebolehgunaan yang kuat: Kurva pelepasan jenis Curve C digunakan untuk kebanyakan beban konvensional, seperti pencahayaan, soket, dan lain -lain, yang dapat memenuhi keperluan litar yang berbeza.

Prinsip operasi

Prinsip operasi lengkung C MCB terutamanya berdasarkan pemantauan semasa dan tindakan mekanisme pemotongan. Apabila arus dalam litar melebihi nilai set, mekanisme pelepasan elektromagnet akan bertindak dengan cepat untuk memotong litar. Pada masa yang sama, pelepasan terma juga memanaskan semasa beban semasa, membongkok bimetal dan menolak mekanisme pelepasan bebas untuk bertindak, dengan itu memotong litar. Kurva pelepasan jenis Curve C bermakna bahawa di bawah keadaan beban, pemutus litar mempunyai kelajuan pelepasan yang lebih perlahan untuk menampung keperluan beban jangka pendek beberapa beban.

Langkah berjaga -jaga pemilihan dan pemasangan

Pemadanan Penarafan Semasa untuk Muat: Apabila membeli lengkung C MCBS, adalah perlu untuk memastikan bahawa penarafan semasa pemutus litar sepadan dengan beban litar untuk mengelakkan penggunaan beban yang boleh mengakibatkan kerosakan pada peralatan atau mencetuskan putus yang tidak normal.

Pemilihan Ciri -ciri Operasi: Keluk pelucutan lengkung C sesuai untuk kebanyakan beban konvensional, tetapi pemilihan yang tepat perlu ditentukan oleh keperluan aplikasi litar.

Lokasi pemasangan: MCB perlu dipasang dalam kotak pengedaran atau suis untuk memastikan keselamatan dan kebolehpercayaan litar. Pada masa yang sama, ia perlu dipasang di lokasi di mana ia mudah dikendalikan dan dipantau, supaya langkah -langkah yang tepat pada masanya dapat diambil sekiranya berlaku kerosakan.

Pemeriksaan dan penyelenggaraan yang kerap: Untuk memastikan fungsi Curve C MCB yang betul, ia perlu diperiksa dan dikekalkan secara teratur. Ini termasuk memeriksa bahawa kenalan pemutus litar berada dalam keadaan baik, bahawa mekanisme pemotongan adalah fleksibel, dan sebagainya.

Curve C MCB Miniature Circuit Breaker
