Pemutus litar kes acuan elektrik

Pemutus litar kes acuan elektrik adalah sejenis peralatan elektrik dengan fungsi perlindungan seperti beban, litar pintas dan di bawah voltan. Prinsip kerjanya adalah bahawa di bawah keadaan operasi biasa, pemutus litar berada dalam keadaan tertutup, apabila litar berlebihan, litar pintas atau di bawah voltan dan kesalahan lain, pemutus litar secara automatik akan melepaskan litar secara automatik, untuk melindungi litar dan keselamatan peralatan.

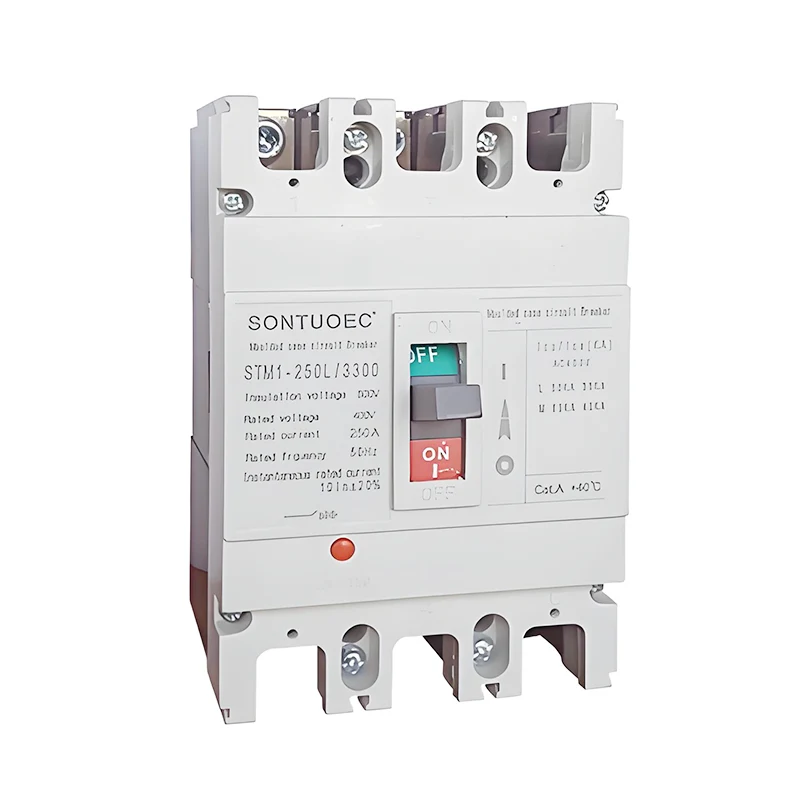

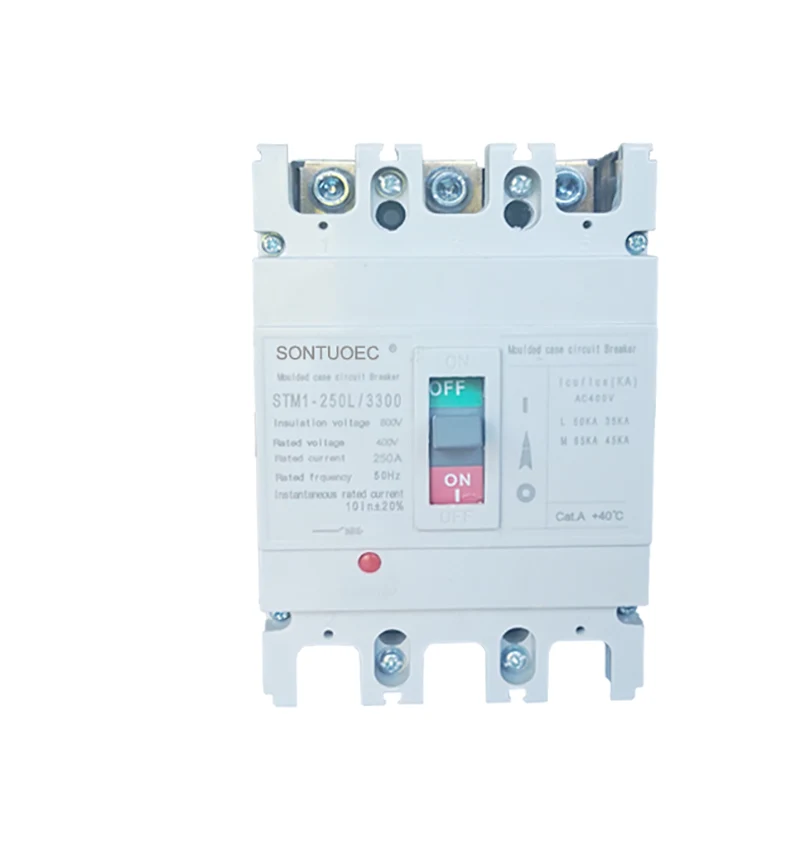

Model:STM1-250L

Hantar Pertanyaan

Penerangan Produk

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Nilai Cortirucus Curert		125			250			400			630			800			1250
Curert Hn (A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Votage Operasi Rated UE (V) DC								500,550,7			501,000
Rated isuation Votage UKV)		1000			1000			1500			1500			1500			1500
Uip (kv)
Ujian Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Kapasiti Breaking (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
hingga (1cs = 75%)	250v	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750v	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical dia	Kali	7000			7000			4000			4000			2500			2000
Kehidupan Elektrik	Kali	2000			2000			1000			1000			800			600
Masa Breaking (MS)		20			20			20			20			20			20
Lokasi pemasangan		Mana -mana tempat
Kapasiti Bolator		Ya
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Suhu (c)		25 ℃ -50 ℃
Perlindungan Degress		B20
Aksesori		OF/SD/MX
Jarak Arcing (mm)		250

Model Tidak.	STM1-250L/3300
Medium arc-exinginging	Udara
Standard:	IEC 60947-2
Struktur	MCCB
Jenis	Litar kes Moulede Pemutus
Pensijilan	CE
Kelulusan	CE, ISO9001
Masa penghantaran	Dalam 20 hari
Spesifikasi	63A-630A
Asal	Wenzhou Zhejiang
Kapasiti pengeluaran	2000pieces/minggu
Kelajuan	Jenis biasa Pemutus litar
Pemasangan	Tetap
Nombor tiang	3p 4p
Fungsi	Konvensional Pemutus litar, Perlindungan kegagalan pemutus litar, Perlindungan overcurrent
Harga	Kilang Harga
Masa jaminan	12 bulan
Pakej Pengangkutan	Dalaman Kotak/kadbod
Tanda dagangan	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
Kod HS	8536200000

Struktur dan ciri -ciri

Struktur: Pemutus litar kes acuan elektrik biasanya terdiri daripada sistem hubungan, sistem pemadam arka, mekanisme operasi, penyerang, dan shell dan bahagian lain.

Ciri -ciri:

Ia mempunyai kapasiti pecah yang tinggi dan kestabilan terma dinamik yang baik.

Cangkang ini diperbuat daripada bahan penebat tahan api, arka, dengan prestasi keselamatan yang tinggi.

Mekanisme operasi adalah fleksibel dan boleh dipercayai, yang mudah bagi pengguna untuk beroperasi secara manual atau elektrik.

Pemutus mempunyai pelbagai fungsi perlindungan, dan boleh melakukan tindakan yang sepadan mengikut kesalahan litar yang berlainan.

Fungsi dan gunakan

Fungsi: Pemutus litar kes acuan elektrik mempunyai pelbagai fungsi perlindungan seperti perlindungan beban, perlindungan litar pintas, di bawah perlindungan voltan dan perlindungan kebocoran. Di antara mereka, perlindungan beban bermakna bahawa apabila litar dibebaskan, pemutus litar secara automatik boleh melepaskan litar untuk mengelakkan peralatan daripada rosak akibat terlalu panas; Perlindungan litar pintas bermaksud bahawa apabila litar pintas berlaku di litar, pemutus litar dapat dengan cepat memotong arus kesalahan untuk mencegah kebakaran dan kemalangan keselamatan lain; Perlindungan undervoltage bermaksud bahawa apabila voltan bekalan kuasa lebih rendah daripada nilai yang diberi nilai, pemutus litar secara automatik boleh melepaskan litar untuk melindungi peralatan daripada rosak; Dan perlindungan kebocoran bermakna bahawa apabila kebocoran berlaku di litar, pemutus litar boleh memotong bekalan kuasa tepat pada masanya untuk melindungi keselamatan peribadi. Perlindungan kebocoran bermakna pemutus litar boleh memotong bekalan kuasa pada masa apabila terdapat kebocoran di litar untuk melindungi keselamatan peribadi.

Kegunaan: Pemutus litar kes acuan elektrik digunakan secara meluas dalam sistem elektrik di bidang kediaman, komersial, perindustrian dan pengangkutan. Dalam bidang kediaman, ia digunakan untuk melindungi keselamatan litar rumah dan peralatan elektrik; Dalam bidang komersil, ia digunakan untuk melindungi sistem elektrik bangunan besar dan premis komersial; Dalam bidang perindustrian, ia digunakan untuk mengawal dan melindungi operasi peralatan dan mesin kilang yang selamat; Dalam bidang pengangkutan, ia digunakan untuk melindungi operasi stabil lampu isyarat, isyarat kereta api dan peralatan lain.
