Pemutus litar elektrik

Pemutus litar elektrik adalah peranti pensuisan yang mampu membawa dan memecahkan arus di bawah keadaan litar normal atau tidak normal. Fungsi utamanya adalah untuk melindungi litar dari kerosakan yang disebabkan oleh beban, litar pintas dan keadaan yang tidak normal untuk memastikan operasi sistem kuasa yang selamat dan stabil. Apabila beban, litar pintas dan kesalahan lain berlaku di litar, pemutus litar elektrik dapat dengan cepat memotong arus, menghalang kesalahan dari mengembangkan, dan melindungi peralatan dan keselamatan peribadi.

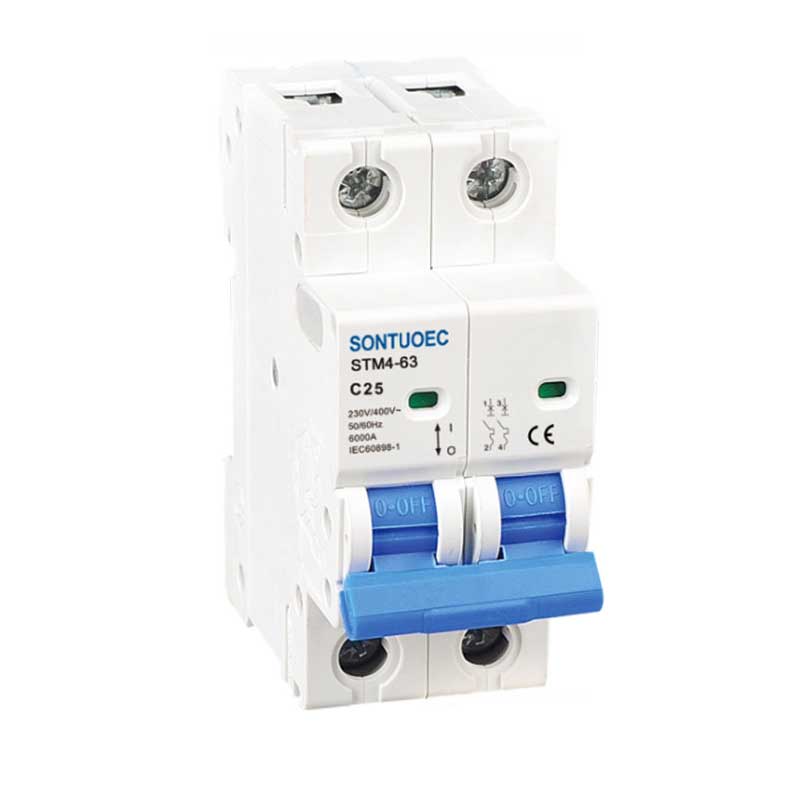

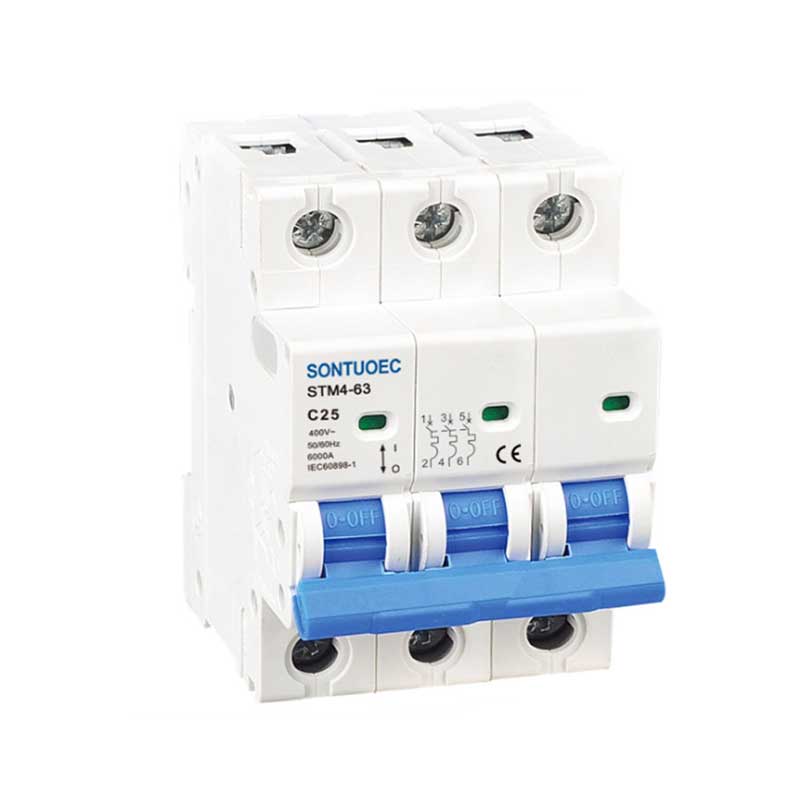

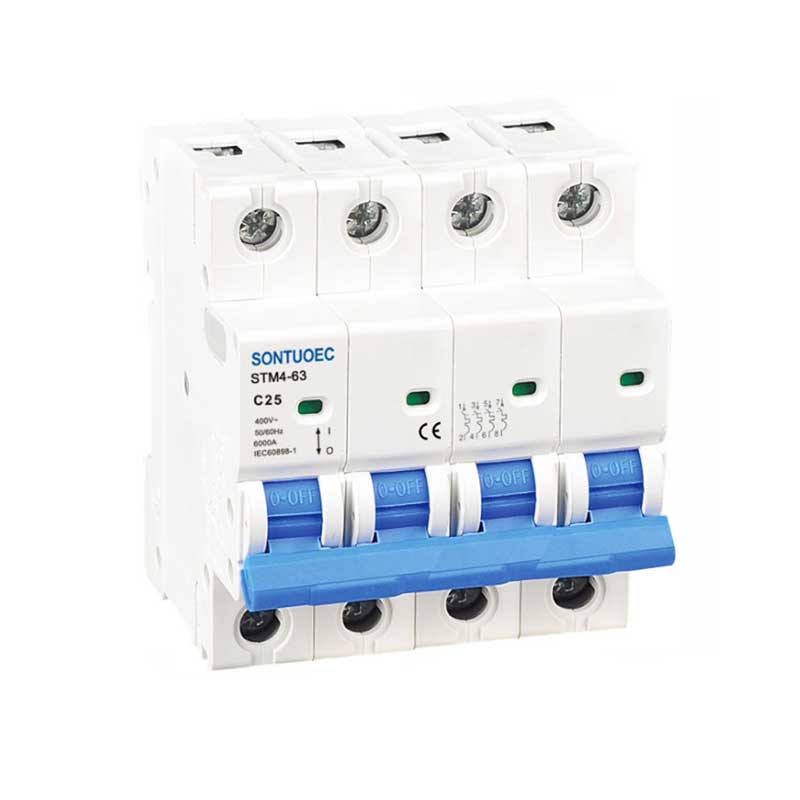

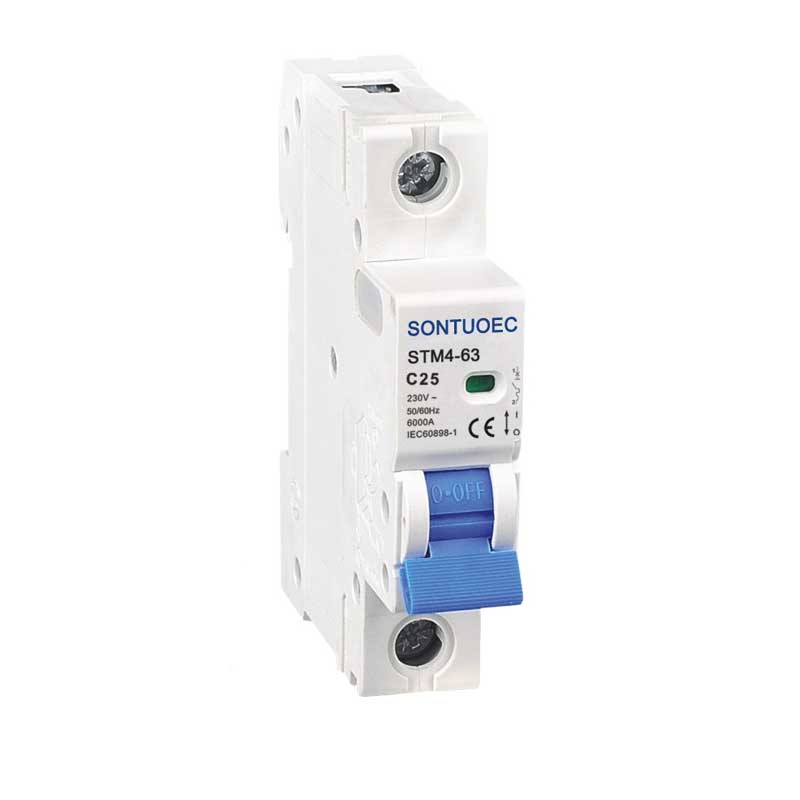

Model:STM4-63

Hantar Pertanyaan

Penerangan Produk

Model	STM4-63
Standard	IEC60898-1
Tiang	1p, 2p, 3p, 4p
Kapasiti pemecahan litar pintas	3ka, 4.5ka, 6ka
Dinilai Semasa (dalam)	1,2,4,610,16,20,25,32,40,50,63a
Dinilai Voltan (un)	AC230 (240)/400 (415) v
Dinilai Kekerapan	50/60Hz
Lengkung tersandung	B, C, d
Magnet siaran	B lengkung: antara 3 dan 5 inci
	C Curve: antara 5in dan 10in
	D lengkung: antara 10in dan 14in
Elektro-mekanikal ketahanan	berakhir 6000 kitaran

Prinsip operasi

Prinsip kerja pemutus litar elektrik adalah berdasarkan prinsip induksi elektromagnetik dan penghantaran mekanikal. Apabila arus dalam litar melebihi nilai yang diberi nilai, elemen terma di dalam pemutus litar akan memanaskan dan menghasilkan ubah bentuk bimetal, atau elektromagnet akan menghasilkan sedutan yang cukup untuk membuat Akta Mekanisme Putus, sehingga memotong litar. Di samping itu, pemutus litar juga mempunyai peranti pemadam arka, yang secara berkesan dapat memadamkan arka yang dihasilkan apabila memecahkan arus dan menghalang arka daripada merosakkan peralatan dan kakitangan.

Komponen utama

Pemutus litar elektrik umumnya terdiri daripada sistem hubungan, sistem pemadam arka, mekanisme operasi, penyerang, shell dan sebagainya. Sistem kenalan digunakan untuk menyambung dan memutuskan sambungan pemutus litar; Sistem pemadam arka digunakan untuk memadamkan arka yang dihasilkan apabila memecahkan arus; Mekanisme operasi digunakan untuk merealisasikan operasi manual atau automatik pemutus litar; Tripper adalah bahagian yang mencetuskan tindakan pemutus litar mengikut keadaan kesalahan di litar; Cangkang digunakan untuk melindungi struktur dalaman pemutus litar dan mencegah gangguan luaran.
