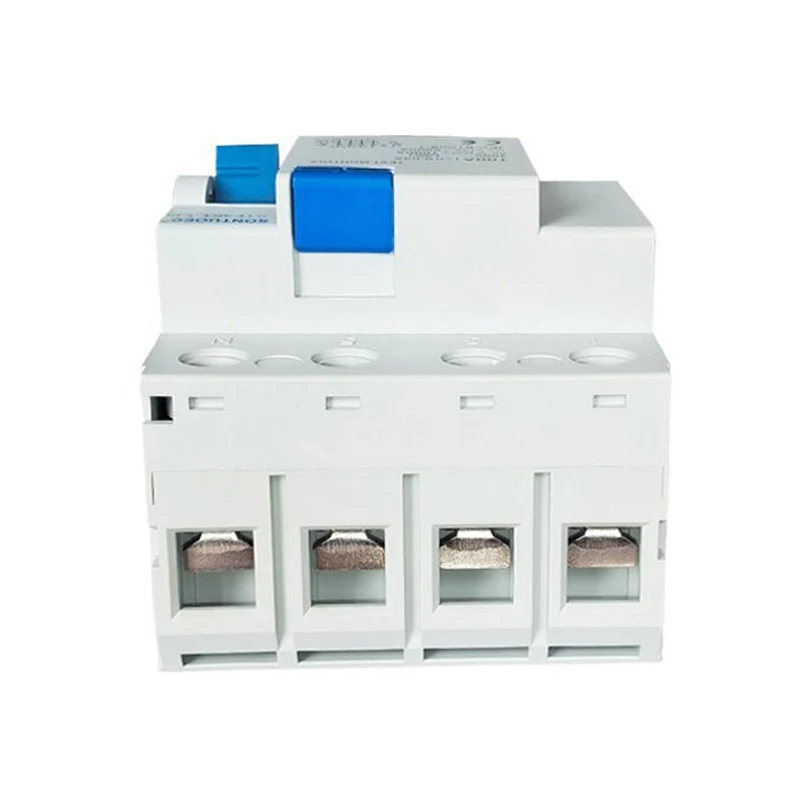

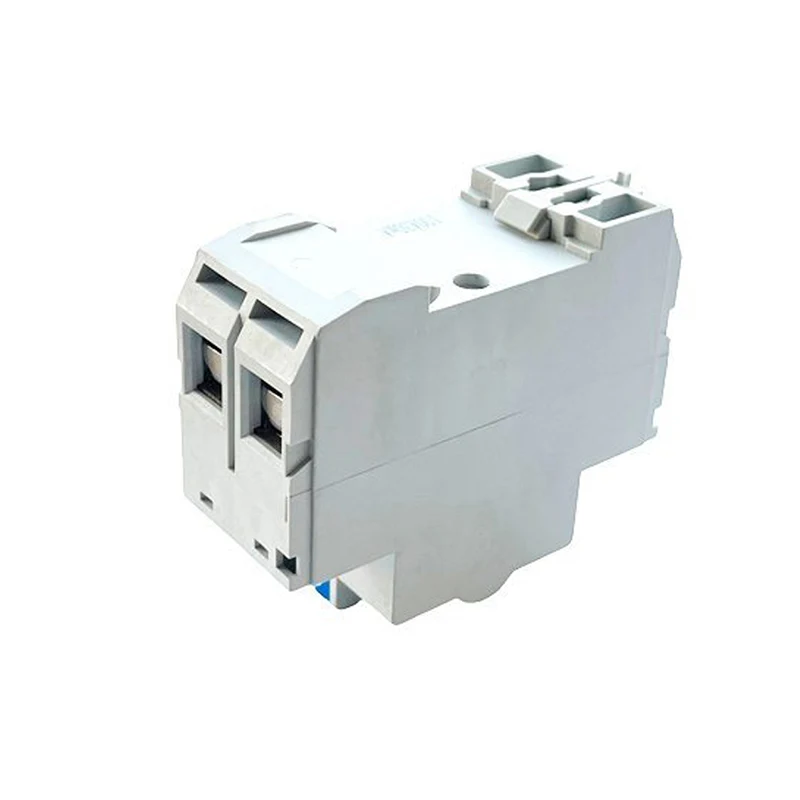

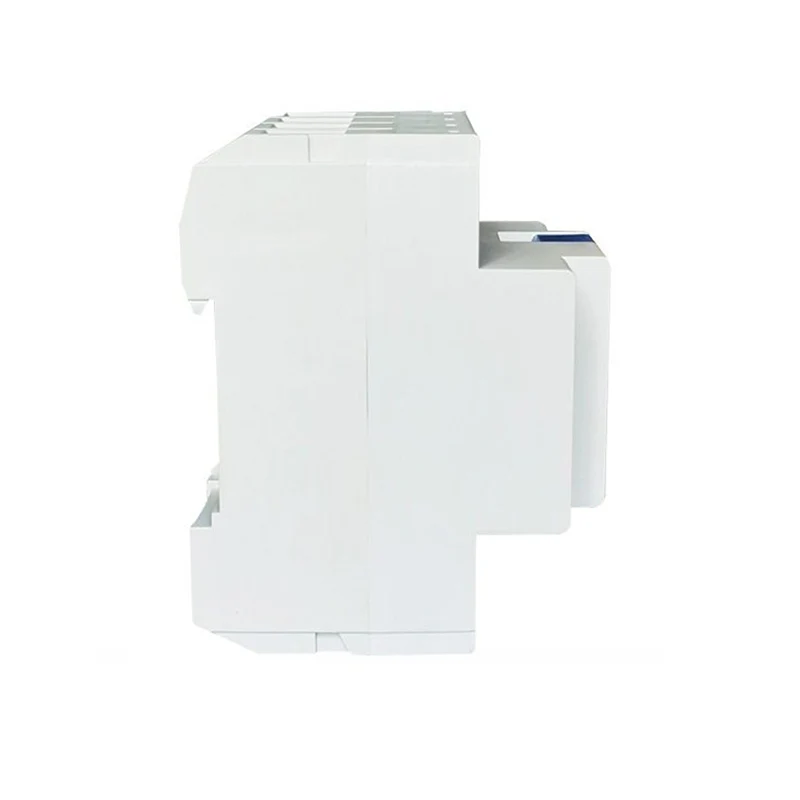

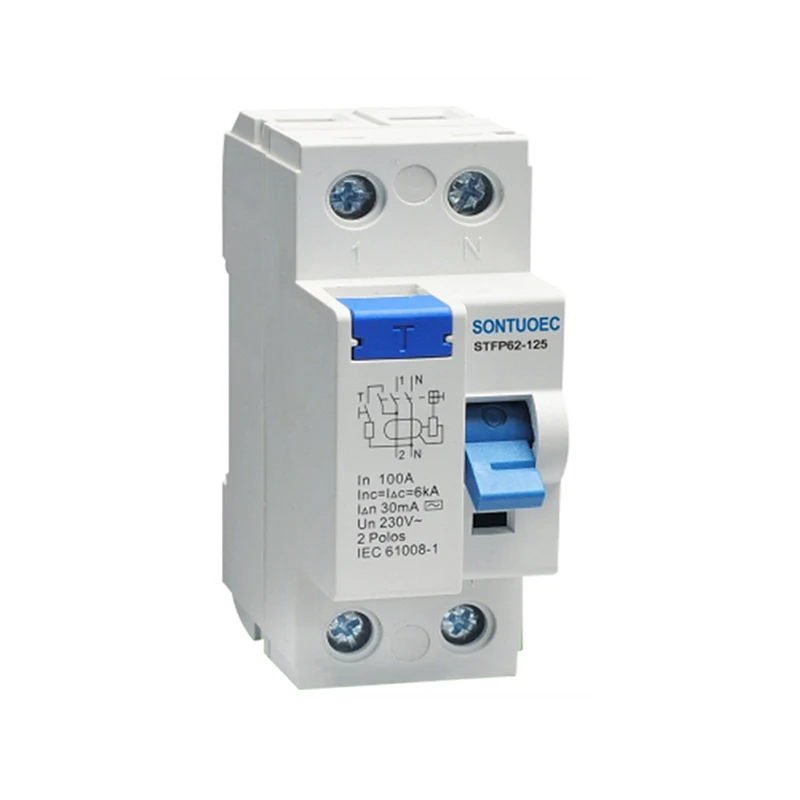

Magnetik elektronik Jenis RCCB 125A/30mA

Magnetik elektronik Jenis RCCB 125A/30MA dapat mengesan arus sisa dalam litar disebabkan kebocoran, litar pintas atau kesalahan tanah dan secara automatik memotong litar apabila arus melebihi ambang pratetap, dengan itu melindungi keselamatan kakitangan dan peralatan. Prinsip kerjanya adalah berdasarkan prinsip induksi elektromagnet, apabila arus sisa melewati pengubah, fluks magnet yang sepadan akan dihasilkan, yang seterusnya mencetuskan litar elektronik untuk menjalankan pemprosesan isyarat, dan akhirnya mengawal tindakan mekanisme pelepasan.

Model:STFP360-125

Hantar Pertanyaan

Penerangan Produk

Model:	STFP360-125
Standard:	IEC 61008-1
Ciri -ciri semasa sisa:	Dan, dan

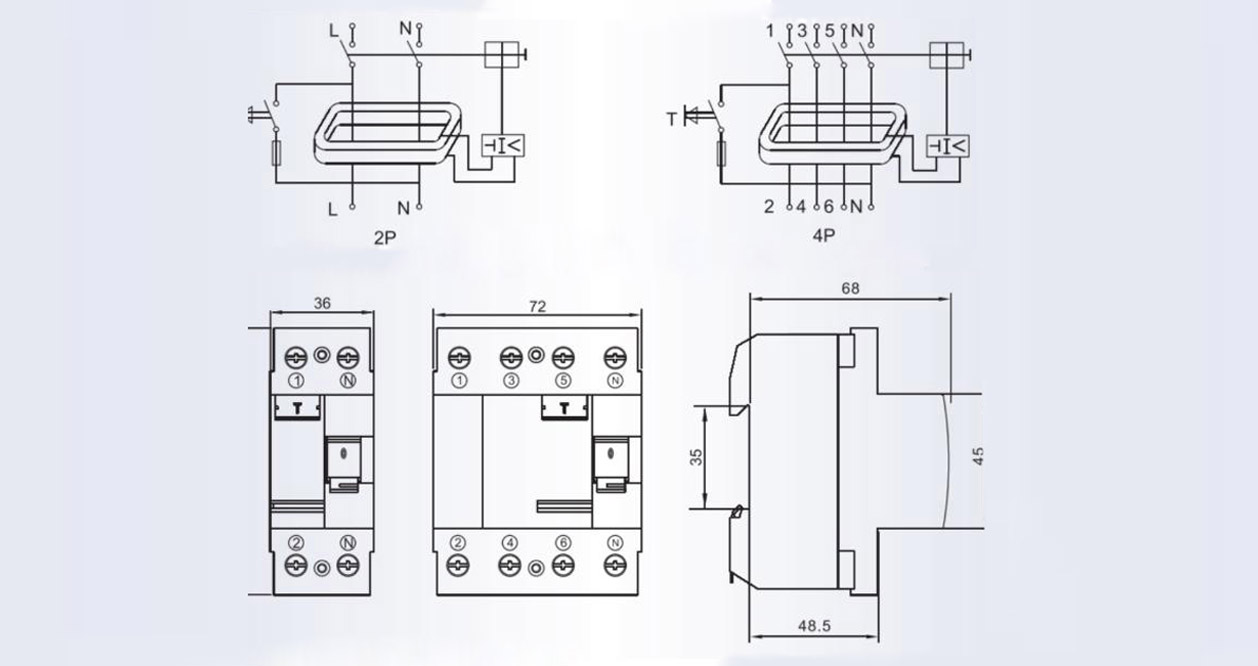

Tiang tidak.:	2p, 4p
Arus dinilai:	16A, 25A, 32A, 40A, 63,80,100,125A
Voltan dinilai:	230/400V AC
Kekerapan dinilai:	50/60Hz
Rated Rated Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rated Rated Non-Operating Current I ΔNo:	≤0.5iΔn
Inc Current Current Current Conditional Rated:	6000a
Litar pintas sisa bersyarat yang dinilai semasa iΔC:	6000a
Tempoh tersandung:	Segera Tripping U -≤0.1sec
Rangkaian semasa tersandung:	0.5iΔn ~ iΔn
Ketahanan elektro-mekanikal:	4000 kitaran
Tork mengikat:	2.0nm

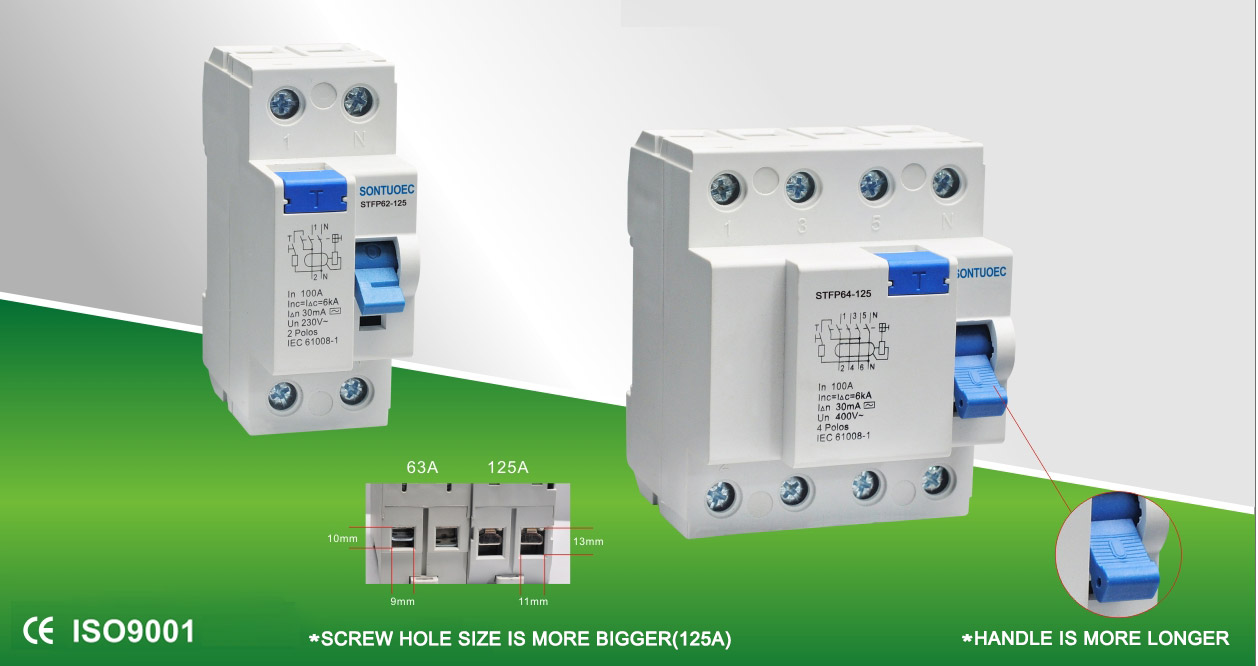

Terminal sambungan:	Terminal tiang terminal skru dengan pengapit
Pemasangan:	Pemasangan kereta api 35mm DIN

Ciri -ciri utama

Kepekaan yang tinggi dan tindak balas yang cepat: RCCB elektromagnet dapat mengesan arus sisa kecil, biasanya kurang daripada 30mA (nilai tepat mengikut spesifikasi produk), dan dengan cepat memotong litar dalam beberapa milisaat, dengan berkesan menghalang kemalangan kejutan elektrik.

Perlindungan elektromagnet: Berbanding dengan RCCB elektronik semata -mata, RCCB elektromagnet menggabungkan prinsip induksi elektromagnet, yang mempunyai kebolehpercayaan dan kestabilan yang lebih tinggi dan boleh berfungsi secara normal dalam pelbagai persekitaran yang keras.

Multifungsi: Beberapa RCCB elektromagnet juga mempunyai beban, litar pintas dan fungsi perlindungan lain, yang secara komprehensif dapat melindungi keselamatan litar dan peralatan.

Mudah dipasang dan diselenggarakan: RCCB elektromagnet biasanya menggunakan reka bentuk modular, struktur padat, mudah dipasang, dan mudah untuk menjalankan penyelenggaraan dan pemeriksaan rutin.

Prinsip operasi

Prinsip operasi RCCB elektromagnet adalah berdasarkan undang -undang Kirchhoff, yang menyatakan bahawa arus input sentiasa sama dengan arus output (dalam kes yang ideal). Apabila terdapat kebocoran atau kesalahan bumi di litar, sebahagian daripada aliran semasa terus ke bumi melangkaui beban, mencipta arus sisa. Pada ketika ini, pengubah mengesan arus yang tidak seimbang ini dan menghasilkan fluks magnet yang sepadan. Selepas fluks magnet diproses oleh litar elektronik, ia akan mencetuskan tindakan mekanisme pelucutan, supaya pemutus litar akan cepat memotong litar.

Senario aplikasi

RCCB elektromagnet digunakan secara meluas dalam pelbagai situasi di mana perlindungan elektrik diperlukan, termasuk tetapi tidak terhad kepada:

Bangunan Kediaman dan Komersial: Digunakan untuk melindungi peralatan elektrik dan keselamatan peribadi, menghalang kemalangan kejutan elektrik dan kebakaran elektrik.

Barisan pengeluaran industri: Digunakan untuk melindungi peralatan elektrik seperti motor, transformer dan peralatan elektrik lain dari operasi biasa, mencegah kerosakan peralatan dan downtime akibat kebocoran dan beban.

Kemudahan awam: seperti hospital, sekolah, perpustakaan dan tempat lain, digunakan untuk memastikan operasi peralatan elektrik yang selamat dan penggunaan elektrik yang selamat oleh kakitangan.

Electronic Magnetic A Type RCCB 125A/30mA
