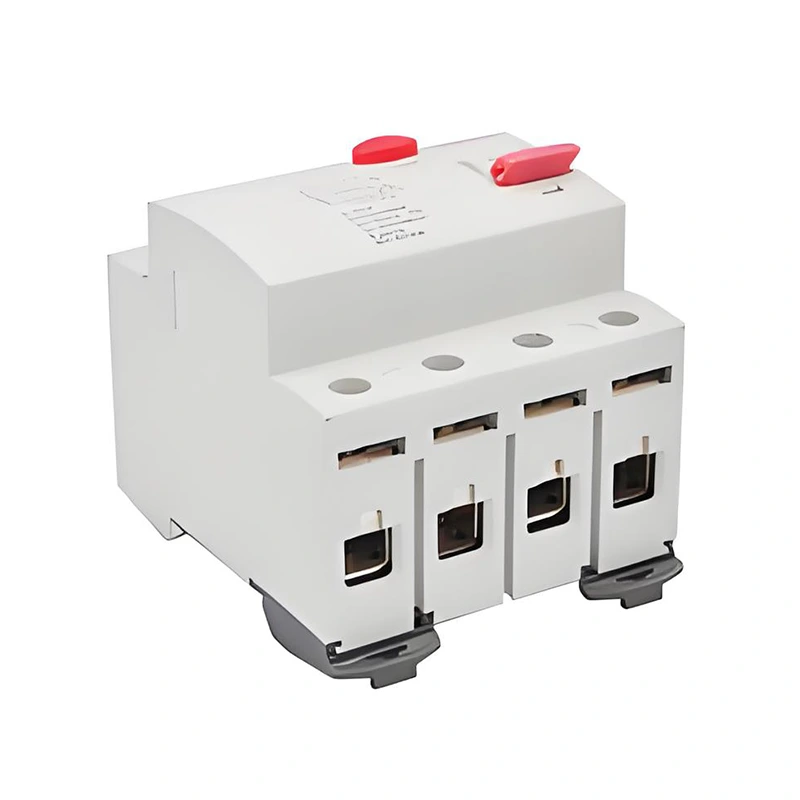

RCCB jenis elektronik

Apabila arus sisa dalam litar melebihi nilai pratetap, jenis elektronik RCCB akan bertindak dengan cepat untuk memotong litar, dengan itu menghalang kemalangan kejutan elektrik dan kebakaran elektrik. RCCB elektronik menggunakan komponen elektronik dan mikropemproses dan teknologi lain untuk memberikan kepekaan dan ketepatan yang lebih besar.

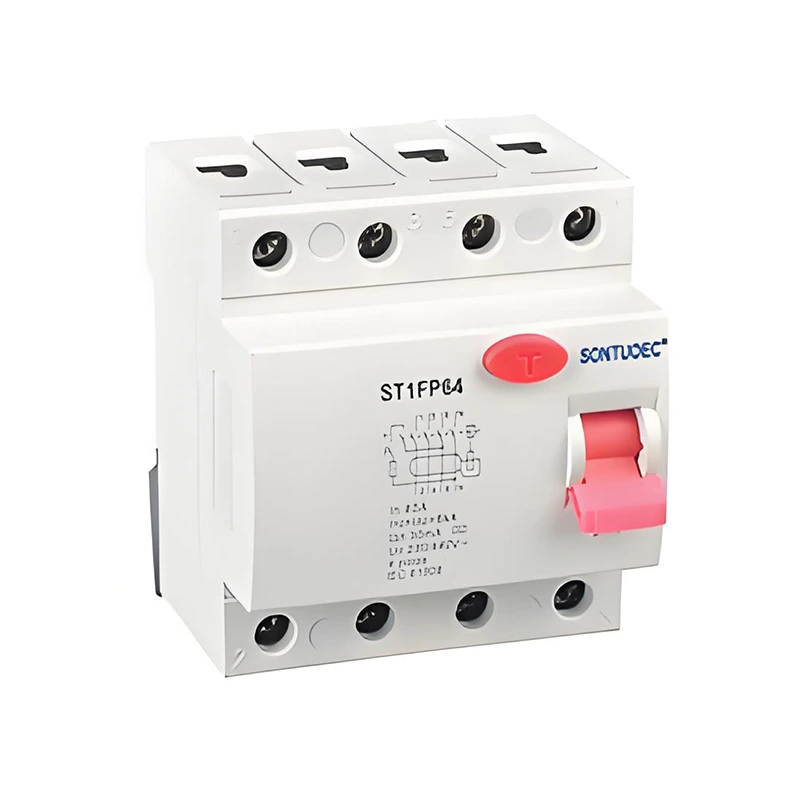

Model:ST1PF64

Hantar Pertanyaan

Penerangan Produk

Sandard			IEC/EN61008.1
Elektrik	Jenis (bentuk gelombang kebocoran bumi dirasakan)		Jenis elektro-magnetik, jenis elektronik
ciri -ciri	Arus dinilai dalam	A	Dan, dan

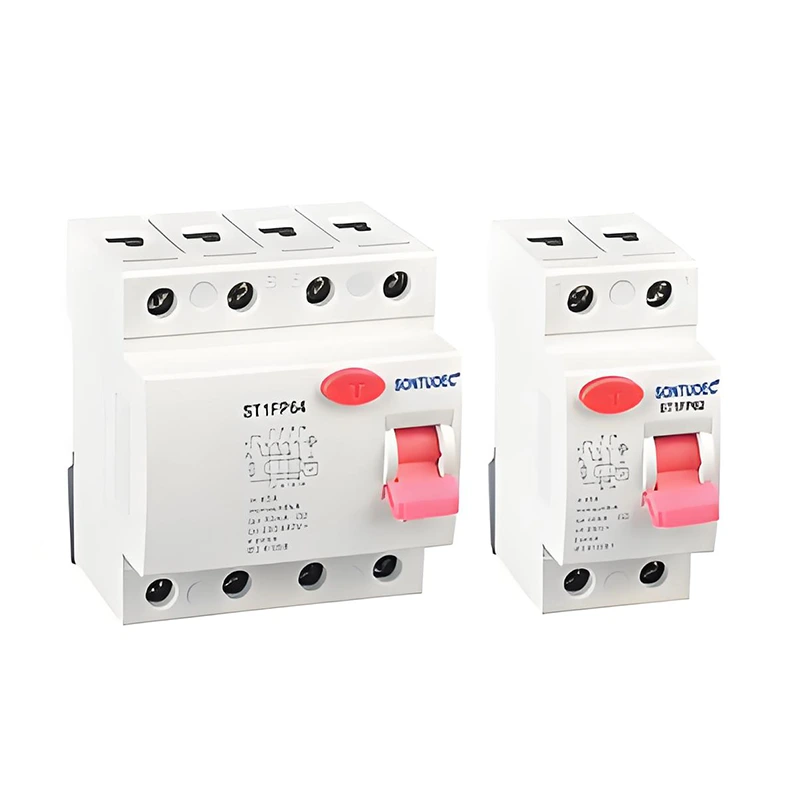

	Tiang	P	2,4
	Voltan Rated AS	V	AC 240/415V; AC 230/400V
	Arus dinilai		16,25,32,40,63a
	Sensitiviti dinilai I △ n	A	0.01,0.03,0.1,0.3,0.5
	UI voltan penebat	V	500
	Pembuatan sisa yang dinilai dan	A	630
	Kapasiti Breaking I △ m	A	630
	Semasa litar pintas i △ c	A	6000
	SCPD FUSE	A	6000


	Kekerapan yang dinilai	Hz	50/60
	Ijazah Pencemaran		2
Mekanikal	Kehidupan elektrik	t	4000
ciri -ciri	Kehidupan mekanikal	t	10000
	Ijazah perlindungan		IP20
	Suhu ambien	ºC	-25 ~+40
	(Dengan purata harian ≤35ºC)	ºC	-25 ~+40
	Suhu penyimpanan	ºC	-25 ~+70
Pemasangan	Jenis sambungan terminal		Kabel/U-Type busbar/pin-type busbar
	Saiz terminal atas/bawah untuk kabel	mm2	25
	Saiz terminal atas/bawah untuk kabel	Awg	3.18
	Saiz terminal atas/bawah untuk busbar	mm2	25
	Saiz terminal atas/bawah untuk busbar	Awg	3.18
	Mengetatkan tork	N*m	2.5
	Mengetatkan tork	Dalam lbs	22
	Pemasangan		Di Rail DIN EN 60715 (35mm) dengan menggunakan peranti klip pantas
	Sambungan		Dari atas dan bawah

Prinsip operasi

Prinsip operasi RCCB jenis elektronik adalah berdasarkan prinsip induksi elektromagnet dan keseimbangan semasa. Apabila arus fasa dan sifar garis dalam litar tidak seimbang, iaitu arus sisa wujud, pengubah semasa di dalam RCCB akan mengesan ketidakseimbangan ini dan menghasilkan isyarat yang sepadan. Isyarat ini, selepas diproses oleh litar elektronik, akan mencetuskan tindakan mekanisme pelepasan, supaya pemutus litar akan cepat memotong litar.

Ciri -ciri utama

Kepekaan yang tinggi: RCCB elektronik dapat mengesan arus sisa yang sangat kecil, biasanya kurang dari 30mA atau lebih rendah.

Tindakan Cepat: Sebaik sahaja arus sisa dikesan melebihi nilai pratetap, RCCB akan bertindak segera untuk memotong litar dan mencegah kemalangan.

Selamat dan boleh dipercayai: RCCB mengguna pakai komponen elektronik dan teknologi mikropemproses maju untuk menyediakan kebolehpercayaan dan kestabilan yang lebih tinggi.

Mudah dipasang dan diselenggarakan: RCCB elektronik biasanya mempunyai struktur padat dan pendawaian mudah, menjadikannya mudah dipasang dan diselenggara.

Senario aplikasi

RCCB elektronik digunakan secara meluas dalam pelbagai situasi di mana perlindungan elektrik diperlukan, termasuk tetapi tidak terhad kepada:

Bangunan Kediaman dan Komersial: Digunakan untuk melindungi peralatan elektrik dan keselamatan peribadi, menghalang kemalangan kejutan elektrik dan kebakaran elektrik.

Barisan pengeluaran industri: Digunakan untuk melindungi peralatan elektrik seperti motor dan transformer dari operasi biasa, mencegah kerosakan peralatan dan downtime akibat kebocoran dan beban.

Kemudahan awam: seperti hospital, sekolah, perpustakaan dan tempat lain, digunakan untuk memastikan operasi peralatan elektrik yang selamat dan penggunaan elektrik yang selamat oleh kakitangan.
