Penghubung AC isi rumah

STH8-100 Series isi rumah isi rumah direka terutamanya untuk AC 50Hz (atau 60Hz), dengan voltan operasi yang diberi nilai sehingga 400V. Mereka mempunyai arus operasi yang diberi nilai sehingga 100A di bawah kategori penggunaan AC-7A dan sehingga 40A di bawah kategori penggunaan AC-7B. Kenalan ini digunakan untuk mengawal beban rendah atau sedikit induktif dalam aplikasi kediaman dan serupa, serta untuk mengawal beban motor rumah tangga. Produk ini digunakan terutamanya di rumah, hotel, pangsapuri, bangunan pejabat, bangunan awam, pusat membeli -belah, tempat sukan, dan lain -lain, untuk mencapai fungsi kawalan automatik. Pematuhan Piawaian: IEC61095, GB/T17885.

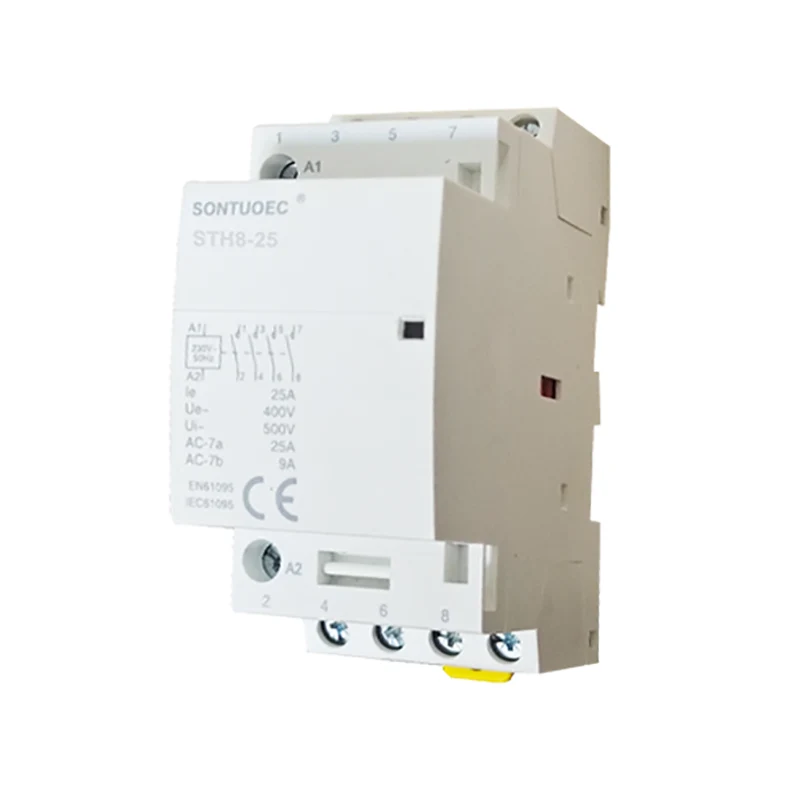

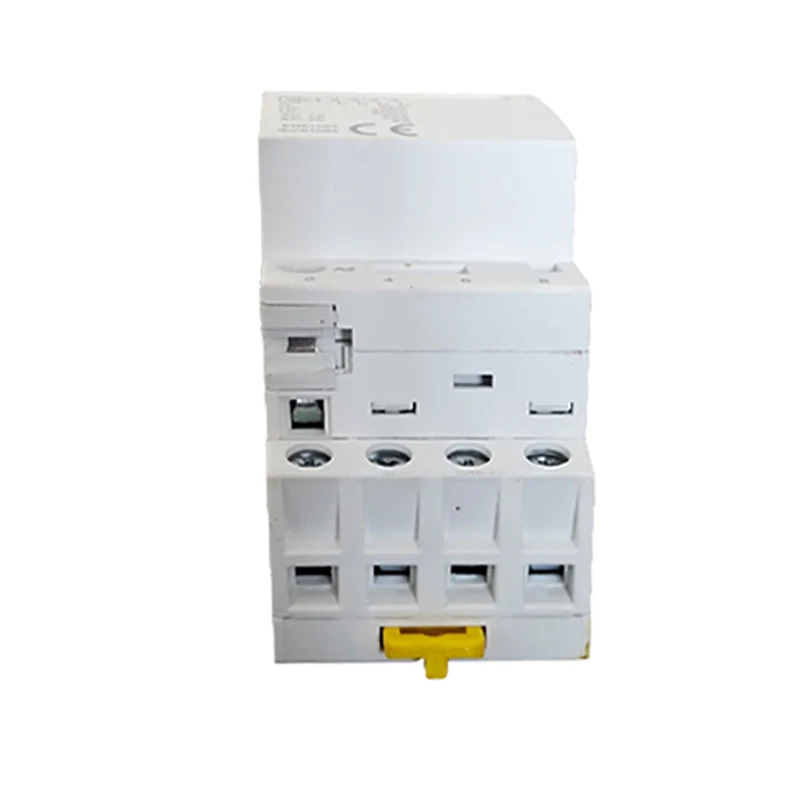

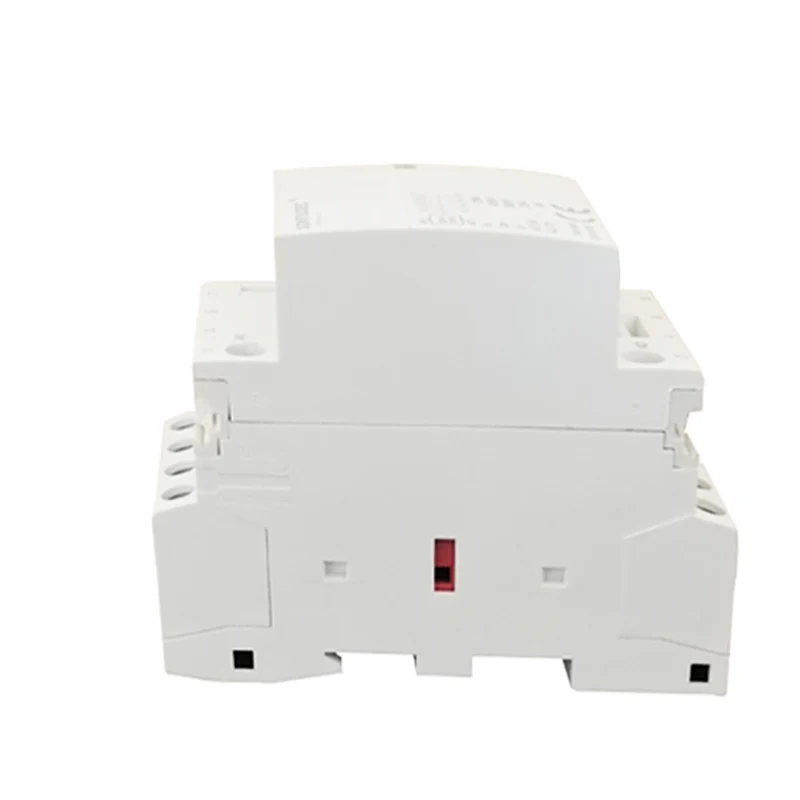

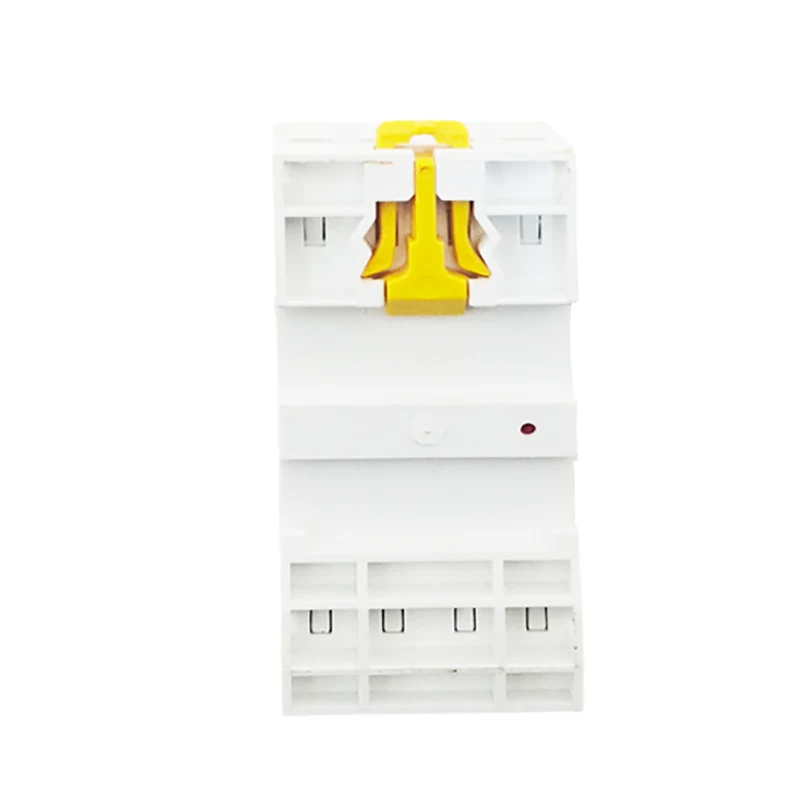

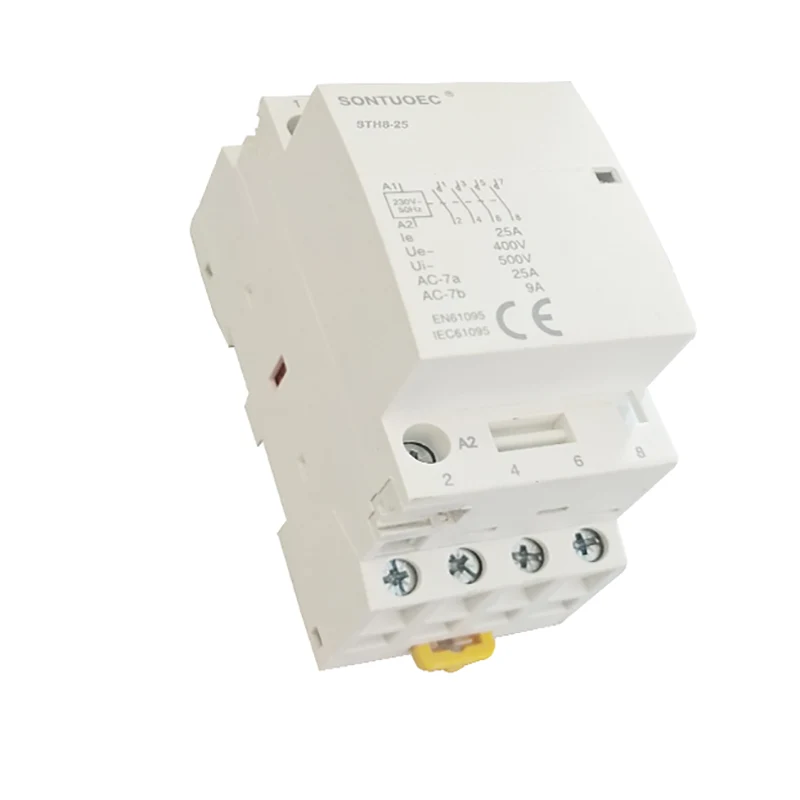

Model:STH8-25

Hantar Pertanyaan

Penerangan Produk

Jenis	HUNTEROR
Penilaian a	16	20	25	32	40	63	100
AIDS	Ya
BCTSindication Auxiliary	Ya
Bactc Kawalan tambahan oleh kuning klip	Ya

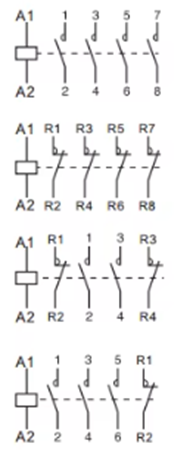

Jenis					Lebar dalam 9mm modul
1p	Penilaian (ln) AC-7A	Penilaian (ln) AC-7A	Kawalan voltan (VAC) (50Hz)	Hubungi
	16a	6a	24	1NO	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2NO+2NC 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2NO+2NC 3no+1nc
	100a	_	24	4no	12
			110
			230

Struktur utama

Pengenalan AC isi rumah biasanya terdiri daripada bahagian berikut:

Sistem kenalan: termasuk kenalan utama dan kenalan tambahan. Hubungan utama digunakan untuk menghidupkan dan memecahkan litar utama, yang biasanya mempunyai arus yang lebih besar; Hubungan tambahan digunakan untuk menghidupkan dan memecahkan litar kawalan, yang mempunyai arus yang lebih kecil.

Sistem Elektromagnetik: Ia terdiri daripada teras besi, lengan dan gegelung. Apabila gegelung bertenaga, teras menghasilkan medan magnet yang menarik lengan dan menutup kenalan; Apabila gegelung de-energized, medan magnet hilang, angker dilepaskan dan kenalan dipecahkan.

Peranti pemadaman arka: Digunakan untuk memadamkan arka apabila kenalan diputuskan, menghalang arka daripada menyebabkan kerosakan pada kenalan.

Shell dan Accessories: Shell digunakan untuk melindungi komponen dalaman dari pengaruh persekitaran luaran; Aksesori termasuk kurungan pemasangan, terminal, dan lain -lain, yang digunakan untuk merealisasikan pemasangan dan pendawaian penghubung.

Prinsip operasi

Prinsip kerja penghubung AC isi rumah adalah berdasarkan prinsip induksi elektromagnet. Apabila gegelung bertenaga, teras besi menjana medan magnet yang menarik lengan dan menutup kenalan; Apabila gegelung de-energized, medan magnet hilang, angker dilepaskan dan kenalan diputuskan. Dengan mengawal tenaga dan de-tenaga gegelung, kawalan jauh dan perlindungan litar isi rumah dapat direalisasikan.

Parameter teknikal

Parameter teknikal utama penghubung AC isi rumah termasuk voltan yang diberi nilai, arus yang dinilai, kekerapan dinilai, menghubungkan dan memecah kapasiti dan sebagainya. Pemilihan parameter ini harus ditentukan mengikut situasi sebenar litar isi rumah untuk memastikan operasi biasa dan penggunaan yang selamat dari penghubung.

Voltan Rated: Merujuk kepada tahap voltan apabila kontaktor berfungsi secara normal.

Arus yang dinilai: merujuk kepada arus maksimum yang boleh ditahan oleh kontin untuk masa yang lama di bawah voltan yang diberi nilai.

Kekerapan Rated: Kekerapan bekalan kuasa apabila kontaktor berfungsi secara normal.

Menyambung dan memecah kapasiti: arus maksimum yang boleh dihubungkan dengan pasti dapat disambungkan dan dipecahkan di bawah keadaan yang ditentukan.

Household AC Contactor
