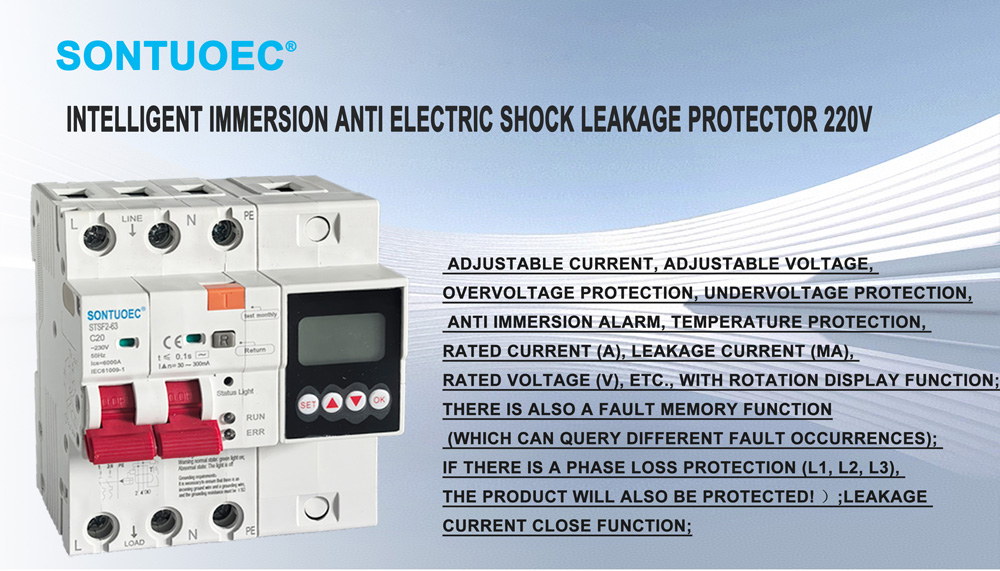

Pelindung kebocoran anti kejutan elektrik rendaman pintar Pemutus litar udara 220V

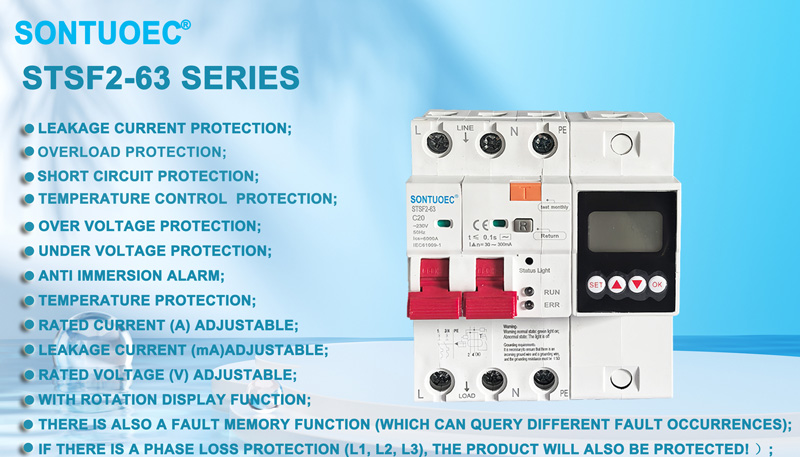

STSF2-63/100 100A 2p 4p RCBO Pelbagai fungsi sesuai untuk AC 50/60Hz, berkadar dalam litar dengan voltan 230V-400V dan arus berkadar 100A, apabila seseorang terkena renjatan elektrik atau grid kuasa bocor. Apabila kebocoran, overvoltage dan undervoltage mencapai nilai yang ditetapkan, pemutus litar arus baki boleh beroperasi dengan cepat dalam tempoh masa yang sangat singkat dengan cepat memotong bekalan kuasa. Apabila suhu pemantauan pemutus litar arus baki mencapai nilai yang ditetapkan, wayar tanah pemantauan tidak disambungkan. Apabila disambungkan, produk mengeluarkan bunyi penggera untuk melindungi keselamatan kakitangan dan peralatan elektrik, dan boleh mengelak Elakkan kerosakan pada peralatan yang disebabkan oleh lebihan voltan dalam grid kuasa. Mempunyai beban lampau, litar pintas, kebocoran, voltan lampau Voltan bawah dan fungsi perlindungan lebih suhu juga boleh digunakan untuk menghidupkan dan mematikan peranti elektrik secara berselang-seli dalam keadaan biasa Litar lampu, terutamanya sesuai untuk sistem pengedaran lampu industri dan komersial. Produk ini mempunyai volum yang kecil, struktur padat, dan keberkesanan kos yang lebih baik daripada produk lain yang serupa. Ia mempunyai rupa yang cantik, Kapasiti pecah yang tinggi menjadikannya pilihan yang baik untuk pengagihan kuasa isi rumah. Produk ini mematuhi piawaian GB/T 16917.1 dan IEC 61009-1 dan telah memperoleh pensijilan CE.

Model:STFS2-63

Hantar Pertanyaan

Penerangan Produk

SPESIFIKASI:

Elektrik ciri	Standard	Unit	IEC/EN 61009-1
	Mod		Jenis elektronik
	Jenis (bentuk gelombang kebocoran bumi dirasakan)		AC
	Ciri pelepasan termo-magnet		B,C,D
	Nilai semasa ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Boleh Laras
	tiang	P	1P+N, 3P+N
	Voltan terkadar Ue	V	AC 230, 400 (Boleh Laras)
	Kepekaan dinilai I△n	A	30-300mA(30,100,300mA) Boleh Laras
	Kapasiti pembuatan dan pemecahan sisa yang dinilai l△m	A	500
	Kapasiti litar pintas dinilai Icn	A	6000
	Waktu rehat di bawah I△n	S	≤0.1
	Kekerapan dinilai	Hz	50/60
	Voltan tahan impuls diberi nilai(1.2/50)Uimp	V	4000
	Voltan ujian dielektrik pada ind.Freq selama 1min	kV	2
	Voltan penebat Ui	V	250
	Tahap pencemaran		2
Lain-lainr	Perlindungan voltan atas/bawah;	dan	Perlindungan Suhu ; Api-alwarm dan lain-lain
Ciri mekanikal	Kehidupan elektrik		4000
	Kehidupan mekanikal		10000
	Penunjuk semasa kerosakan		YA
	Ijazah perlindungan		IP20
	Suhu persekitaran	ºC	-5~+40(Permohonan khas sila rujuk
	(dengan purata harian≤35ºC)	ºC	pembetulan pampasan suhu)
	Suhu penyimpanan	ºC	-25~+70
Pemasangan	Jenis sambungan terminal		Bar bas jenis kabel/pin/bar bas jenis U

	Saiz terminal atas/bawah untuk kabel	mm2	25
	Saiz terminal atas/bawah untuk kabel	AWG	18-5
	Saiz terminal atas/bawah untuk busbar	mm2	25
	Saiz terminal atas/bawah untuk busbar	AWG	18-3
	Melekap		Pada rel DIN EN 60715(35mm) melalui peranti klip pantas
	Sambungan		Dari atas

SUHU UDARA SEKITAR:

1. Suhu udara ambien tidak boleh lebih rendah daripada -5 1C, tidak lebih tinggi daripada +40 C, dan nilai purata harian tidak boleh melebihi +35 C.

2. Ketinggian: Ketinggian tapak pemasangan hendaklah tidak melebihi 2000m.

3.Keadaan atmosfera

Udaranya bersih, dan pada suhu maksimum +40 'C, kelembapan relatif udara tidak tinggi Lebih daripada 50%. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, seperti pada +20 C,

Kelembapan relatif tidak boleh melebihi 90%. Disebabkan oleh pemeluwapan sederhana sekali-sekala yang disebabkan oleh perubahan suhu, Perhatian harus diberikan untuk mengambil langkah yang sesuai.

4. Kategori Pemasangan Kategori pemasangan ialah lI dan III

Arus dan Bilangan Kutub

100A: Ini menunjukkan bahawa RCBO dinilai pada 100 amp. Penarafan semasa ialah nilai maksimum arus yang boleh dibawa oleh pemutus litar secara berterusan tanpa menyebabkan terlalu panas atau kerosakan.

2p, 4p: "p" di sini bermaksud bilangan kutub, iaitu bilangan fasa litar yang boleh disambungkan pemutus litar. 2p bermakna bahawa pemutus litar boleh disambungkan kepada dua fasa litar (biasanya Kebakaran dan Sifar), manakala 4p bermakna ia boleh disambungkan kepada empat fasa litar (biasanya Kebakaran tiga fasa dan Sifar).

Pelbagai fungsi

Berbilang fungsi menunjukkan bahawa RCBO Pelbagai fungsi 100A 2p 4p ini dilengkapi dengan pelbagai fungsi perlindungan. Sebagai tambahan kepada beban asas dan perlindungan litar pintas, ia juga boleh memberikan perlindungan kebocoran, perlindungan undervoltage, perlindungan overvoltage, dan sebagainya. perlindungan suhu，Penggera kemasukan air，Arus dan voltan boleh laras。Perlindungan ini membolehkan RCBO memberikan perlindungan yang lebih komprehensif untuk litar dan peralatan.

Amaran!

Amaran keadaan biasa: lampu hijau menyala;

Keadaan tidak normal: Lampu dimatikan

Keperluan asas:

Adalah perlu untuk memastikan bahawa terdapat wayar pembumian masuk dan wayar pembumian, dan rintangan pembumian mestilah s 5Q!

Senario Aplikasi

Memandangkan RCBO mempunyai pelbagai fungsi perlindungan, ia sering digunakan dalam litar yang memerlukan keselamatan diri, seperti litar elektrik untuk pencahayaan, kuasa lemah, dan peralatan elektrik di rumah dan tempat awam. Tempat-tempat ini selalunya dicirikan oleh air dan kelembapan, yang boleh menyebabkan kemalangan kebocoran dengan mudah. Selain itu, RCBO juga boleh digunakan dalam sistem elektrik perindustrian di mana keselamatan manusia adalah prasyarat, seperti litar kawalan cahaya persisian, sistem radar, dan instrumen penerokaan geologi.
