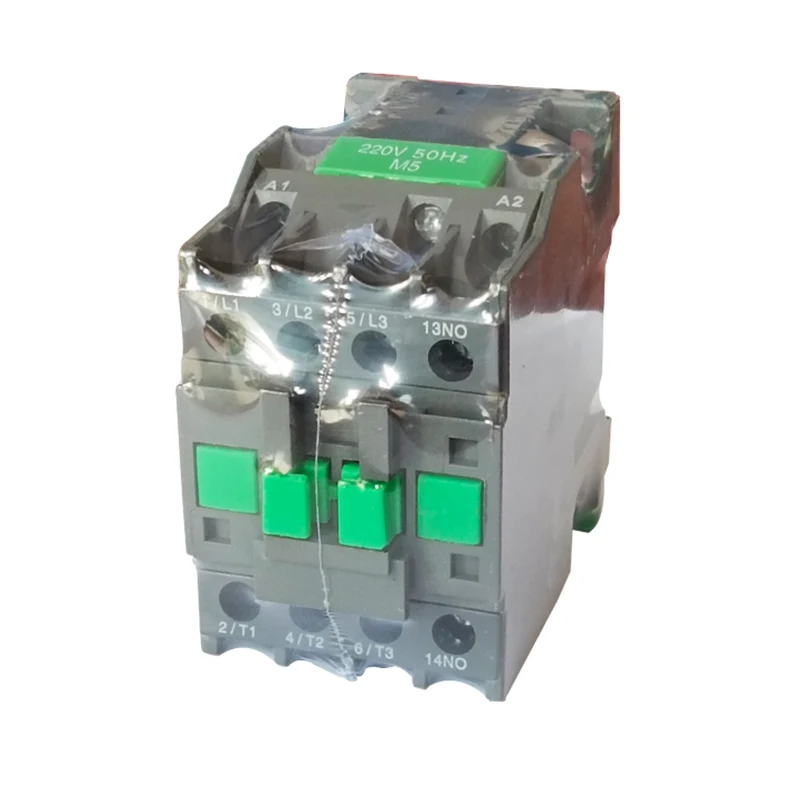

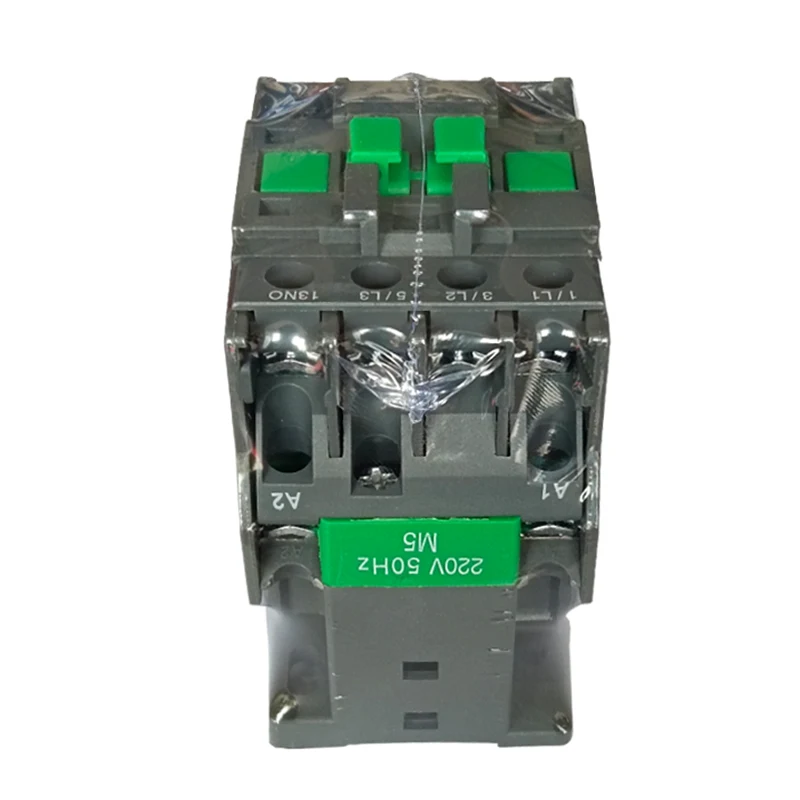

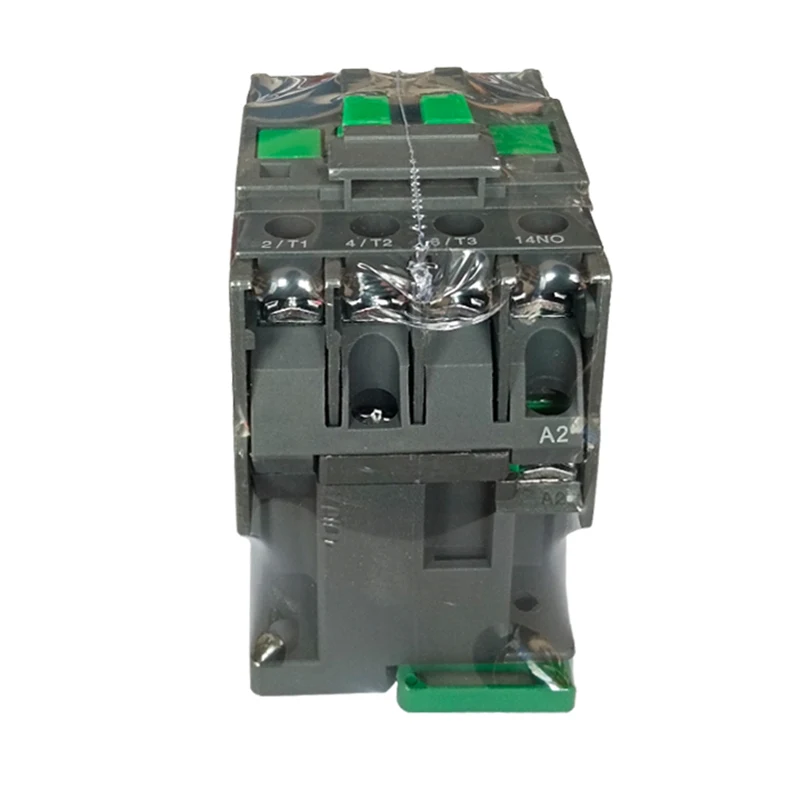

LC1-N Type AC Contactor

LC1-N Jenis Contactor AC sesuai digunakan dalam litar dengan AC 50Hz atau 60Hz, voltan sehingga 660V (sehingga 690V untuk beberapa model) dan arus sehingga 95A. Ia digunakan untuk menyambungkan dan memecahkan litar sepanjang jarak jauh, serta kerap memulakan dan mengawal motor AC.

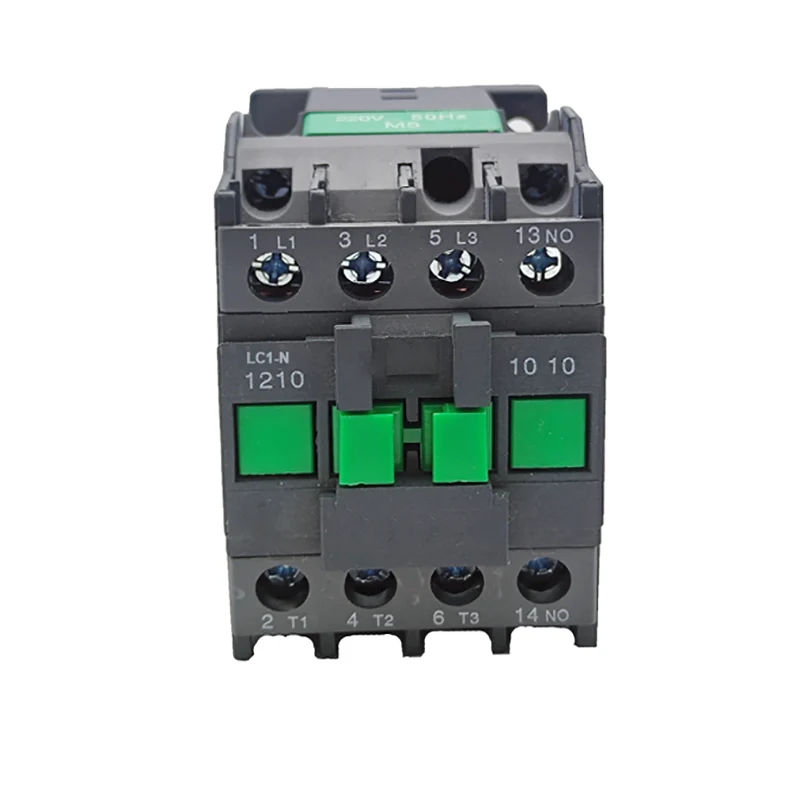

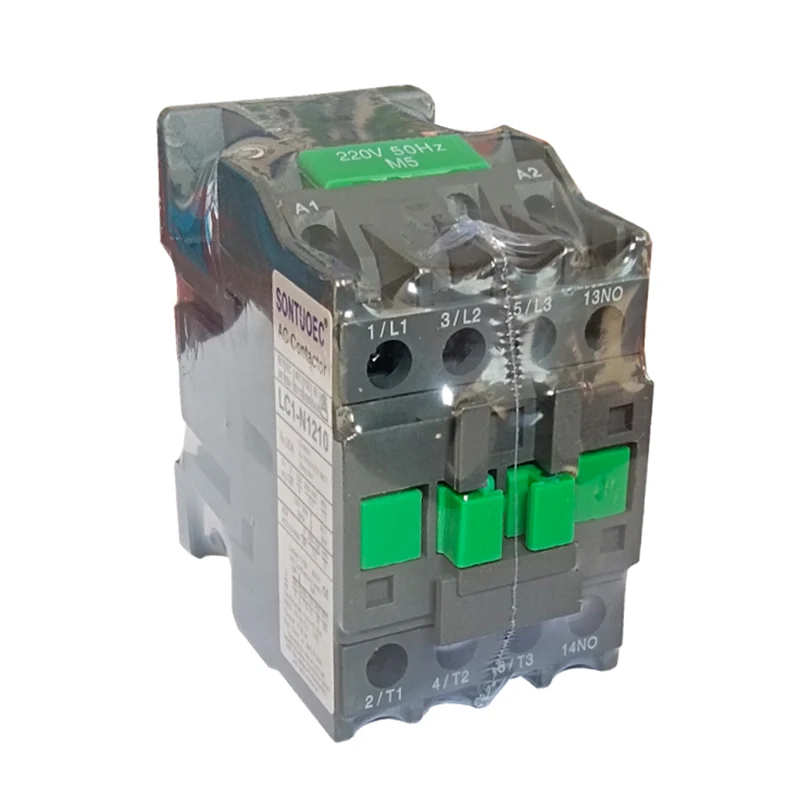

Model:LC1-N1210

Hantar Pertanyaan

Penerangan Produk

Jenis		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Arus kerja yang dinilai (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arus kerja yang dinilai (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Penarafan standardpower 3-fasa Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Arus haba yang dinilai (a)		20	20	32	40	50	60	80	80	125	125
Kehidupan elektrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kehidupan elektrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Kehidupan Mekanikal (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Bilangan kenalan	3p+no					3p+nc+no
Bilangan kenalan	3p+nc					3p+nc+no

Ciri -ciri struktur

Reka Bentuk Modular: LC1-N Type AC Contactor Mengadopsi Reka Bentuk Modular dengan Gabungan Fungsi Lengkap, yang mudah bagi pengguna untuk memilih dan menggabungkan mengikut keperluan mereka.

Sistem Elektromagnetik: termasuk gegelung elektromagnet dan teras besi, yang merupakan bahagian penting dari penghubung, bergantung padanya untuk memacu penutupan dan pemotongan kenalan.

Sistem kenalan: termasuk kenalan utama dan kenalan tambahan. Hubungan utama digunakan untuk menyambung dan memecahkan litar utama dan mengawal arus yang lebih besar; Hubungan tambahan berada dalam litar kawalan untuk memenuhi keperluan pelbagai kaedah kawalan.

Sistem pemadaman arka: Dilengkapi dengan peranti pemadam arka, umumnya celah longitudinal celah liat memadamkan penutup arka, dan dilengkapi dengan litar arka yang meniup magnet yang kuat untuk memastikan bahawa kenalan untuk memecahkan litar yang dihasilkan oleh arka secara terperinci, mengurangkan kerosakan arka pada hubungan.

Prinsip operasi

Apabila litar kawalan bertenaga, gegelung elektromagnet menghasilkan medan magnet, yang menarik teras besi untuk memacu kenalan untuk ditutup, dengan itu menghubungkan litar utama pemampat. Apabila litar kawalan de-energized, medan magnet hilang, teras besi ditetapkan semula di bawah tindakan musim bunga, kenalan diputuskan, dan litar utama pemampat juga terputus.
