Starter magnet (DOL)

Starter Magnet (DOL) Motor, iaitu, suis magnet digunakan untuk mengawal permulaan dan berhenti motor (atau motor). Suis magnet memainkan peranan utama di sini dengan mengawal litar di atas litar mengikut perubahan dalam medan magnet luaran, dengan itu menyedari kawalan motor.

Hantar Pertanyaan

Penerangan Produk

Spesifikasi

Mod produk No.dan spesifik	SLE1-09 dan 12	Double dalam TOLP429 (3) atau, F659 (4) yang dilindungi, dilindungi
Kandang	SLE1-18 dan 25	Double dalam Tolp427 (3) atau, F5577 (4) yang dilindungi, dilindungi
	SLE1-32 dan 95	Matal, LP65 hingga 559
Kawalan (2 butang tekan Moufited pada penutup kandang)	SLE1-32 dan 95	1 Butang Mula Hijau '1', 1Red Stop/Teset Buttion "O"
Sambungan	SLE1-32 dan 95	Sambungan Kuasa dan Kawalan Electricol

Parameter Teknikal Utama:

Jenis		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Arus reted (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Arus reted (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Arus pemanasan reted (a)			25	32	40	50	60	80		125
Volage Insutaled Volage (V) 660
HUBUNGAN AUXICARY AC-15	Hubungi	standard	1NO				1NO+1NC
	Arus reted (a)	220v	1.6
	Arus reted (a)	380v	0.95
Relay Thermal Suitabie		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Penarafan kandang		LP65

Prinsip operasi

Prinsip operasi motor starter suis magnet terutamanya berdasarkan pengaruh medan magnet dan prinsip kerja motor DC. Apabila medan magnet luaran mendekati suis magnet, ia mencetuskan elemen penderiaan magnet (mis., Buluh) di dalam suis, menyebabkan ia menutup atau memecahkan kenalan, dengan itu mengawal pembukaan dan penutupan litar. Sebaik sahaja litar ditutup, arus mengalir melalui motor, menyebabkan ia mula berputar. Motor DC, sebaliknya, bekerja pada prinsip bahawa konduktor bertenaga bergerak dalam medan magnet dengan tindakan daya elektromagnet.

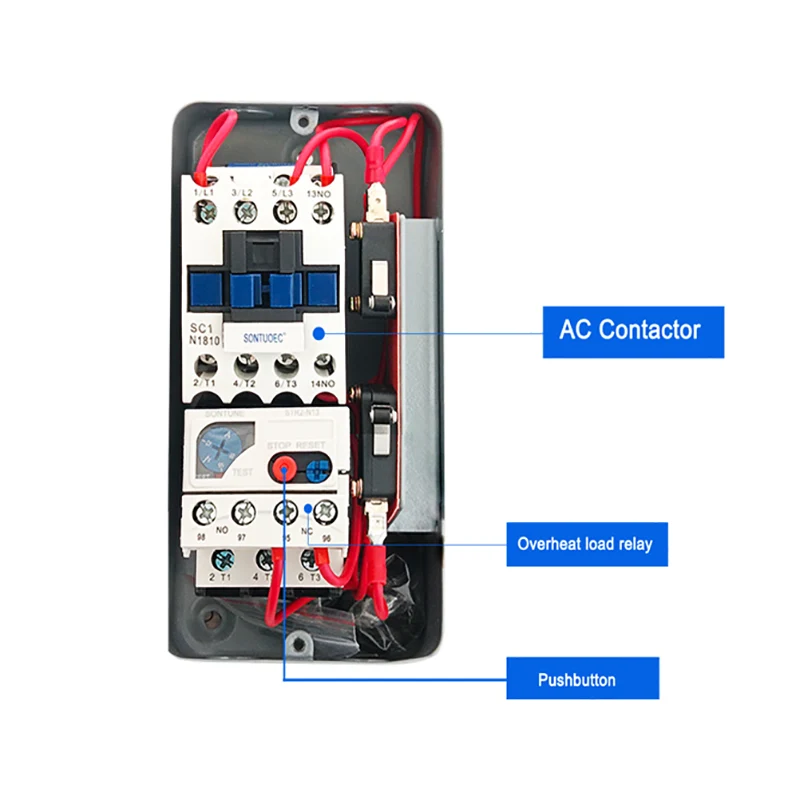

Komponen utama

Suis magnet: Biasanya terdiri daripada elemen penderiaan magnet dan peranti pencetus, digunakan untuk mengesan medan magnet luaran dan mengawal ON/OFF litar.

Motor Elektrik: Peranti yang menukarkan tenaga elektrik ke dalam tenaga mekanikal dan memacu pelbagai peranti melalui putaran.

Litar Kawalan: Digunakan untuk menerima isyarat luaran dan mengawal status kerja suis magnet dan motor mengikut isyarat.

Magnetic Starter(DOL)
