Prinsip kerja relay haba dan langkah berjaga -jaga

Geganti habaadalah ahli penting keluarga relay, yang sering digunakan dalam pengeluaran dan memegang kepentingan yang penting.

Prinsip kerja relay haba

Unsur pemanasan dalam relay haba, yang menghasilkan haba, harus dihubungkan secara siri dengan litar motor. Ini membolehkan relay haba untuk mengesan arus beban motor secara langsung. Elemen penginderaan relay haba biasanya merupakan jalur bimetal. Jalur bimetallic adalah komposit dua lembaran logam dengan pekali pengembangan linear yang berbeza, secara mekanikal ditekan bersama -sama. Lapisan dengan pekali pengembangan yang lebih besar dipanggil lapisan aktif, manakala lapisan dengan pekali pengembangan yang lebih kecil dipanggil lapisan pasif. Apabila dipanaskan, jalur bimetallic mengembang secara linear. Oleh kerana pekali pengembangan linear yang berbeza dari dua lapisan logam dan hubungan rapat mereka, jalur bimetallic membungkuk ke lapisan pasif. Daya mekanikal yang dihasilkan oleh lenturan ini menyebabkan kenalan beroperasi.

Menghilangkan relay terma

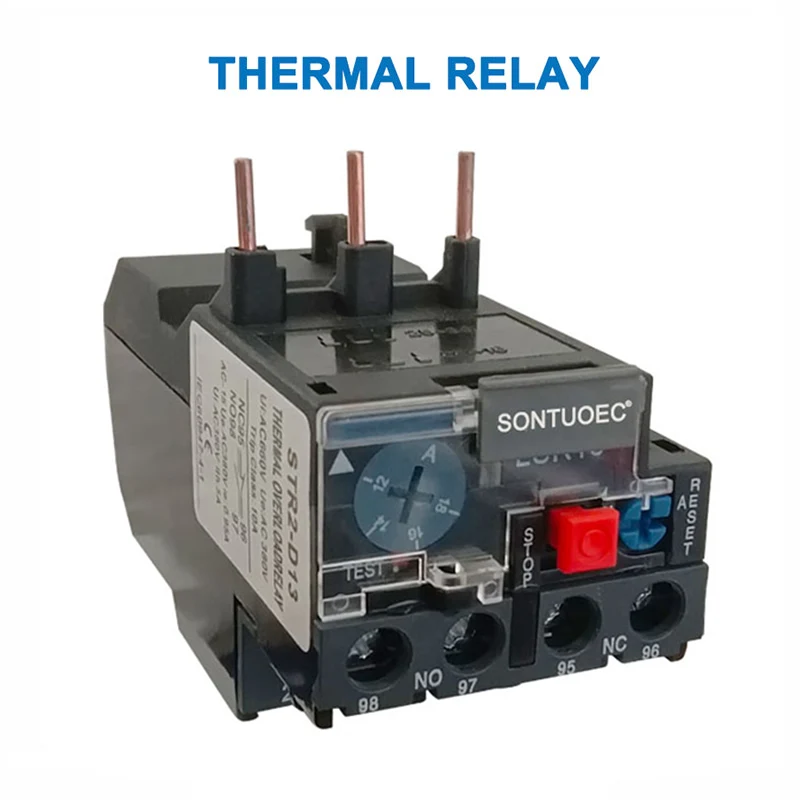

Arelay termalterdiri daripada elemen pemanasan, jalur bimetal, kenalan, dan mekanisme penghantaran dan pelarasan. Unsur pemanasan adalah dawai perintang rintangan rendah yang disambungkan secara siri dengan litar utama motor yang dilindungi. Jalur bimetallic dibentuk dengan menekan dua lembaran logam dengan pekali pengembangan terma yang berbeza bersama -sama. Apabila motor dibebankan, arus mengalir melalui elemen pemanasan melebihi arus set, menyebabkan jalur bimetallic untuk membongkok ke atas kerana haba, memisahkan dari plat dan membuka sentuhan yang biasa ditutup. Oleh kerana sentuhan yang biasanya ditutup disambungkan ke litar kawalan motor, pembukaannya de-energizes gegelung kenalan yang disambungkan, dengan itu membuka kenalan utama kenalan dan de-energizing litar utama motor, dengan itu menyediakan perlindungan beban.

Fungsi relay termal

Ia digunakan terutamanya untuk memberikan perlindungan beban untuk motor tak segerak. Prinsip pengoperasiannya ialah apabila arus beban melewati elemen termal, jalur bimetallic memanaskan dan membengkokkan, menolak penggerak dan mengaktifkan hubungan, dengan itu melepaskan litar kawalan motor dan menutup motor, dengan itu memberikan perlindungan yang berlebihan. Kerana pemindahan haba dari jalur bimetallic semasa proses lenturan mengambil masa yang lama, relay haba tidak boleh digunakan untuk perlindungan litar pintas; Mereka hanya boleh digunakan sebagai perlindungan beban untuk relay terma perlindungan yang berlebihan.

Tujuan relay haba

Thermal relay aRE digunakan terutamanya untuk perlindungan litar yang berlebihan.

 Prinsip operasi mereka ialah apabila arus beban melewati elemen terma, jalur bimetallic memanaskan dan membengkokkan, menolak penggerak dan menggerakkan kenalan, dengan itu melepaskan litar dan menghentikan beban, dengan itu memberikan perlindungan yang berlebihan. Kerana pemindahan haba dari jalur bimetallic semasa proses lenturannya mengambil masa yang lama, relay haba tidak boleh digunakan untuk perlindungan litar pintas, tetapi hanya untuk perlindungan beban.

Langkah berjaga -jaga untuk memilih relay termal
