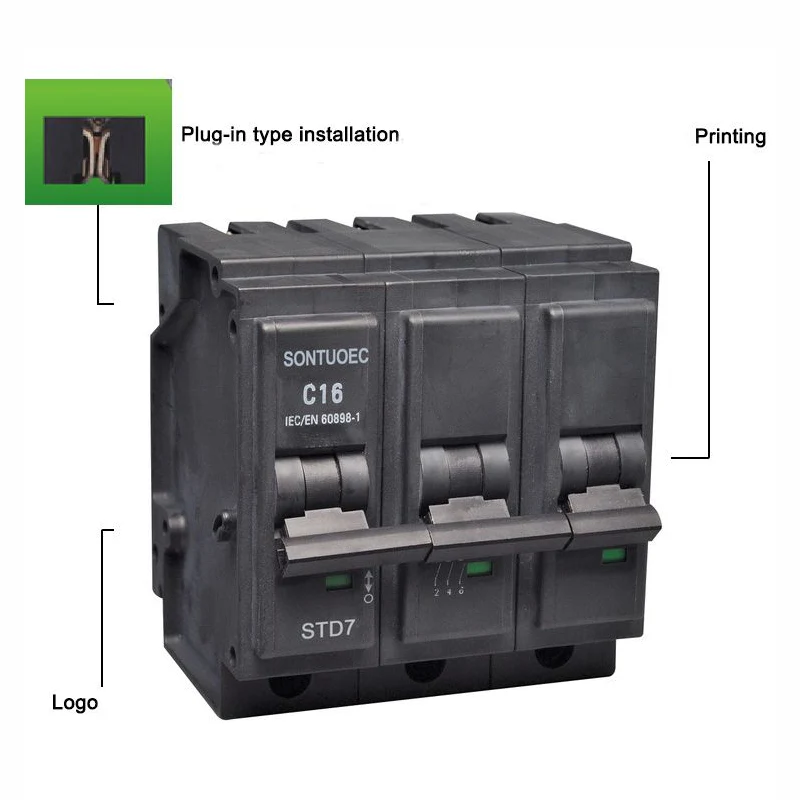

Palam dalam jenis pemutus litar mini 3P jenis MCB dengan tiga tiang (atau fasa, seperti yang dipanggil) digunakan untuk memotong litar secara automatik apabila arus terlalu tinggi untuk melindungi peralatan elektrik dan keselamatan peribadi.
Model |
STD7-63 |
Standard |
IEC/EN 60947-2; IEC60898-1 |
Tiang |

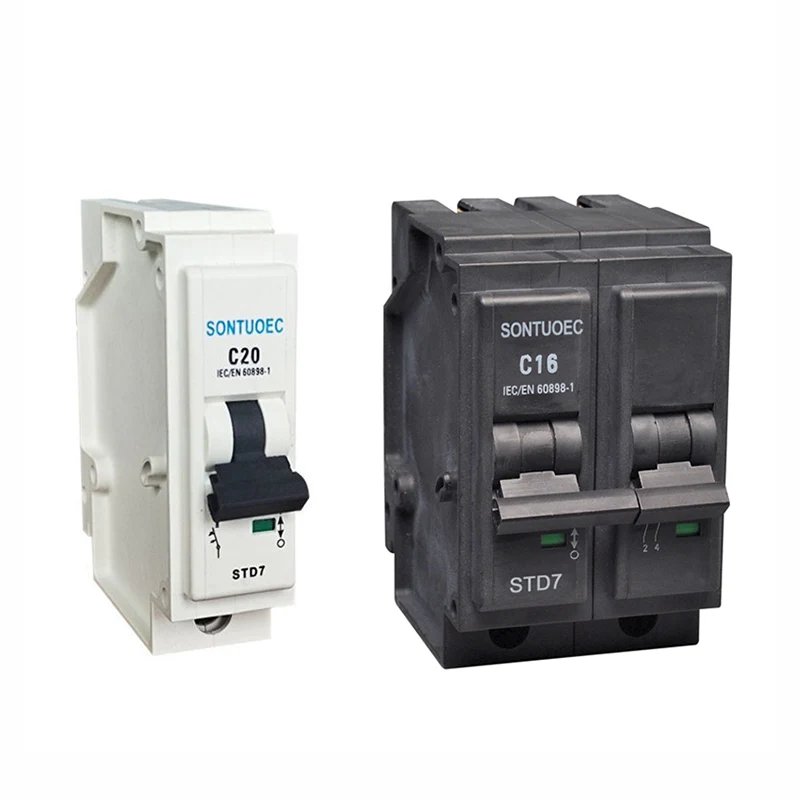

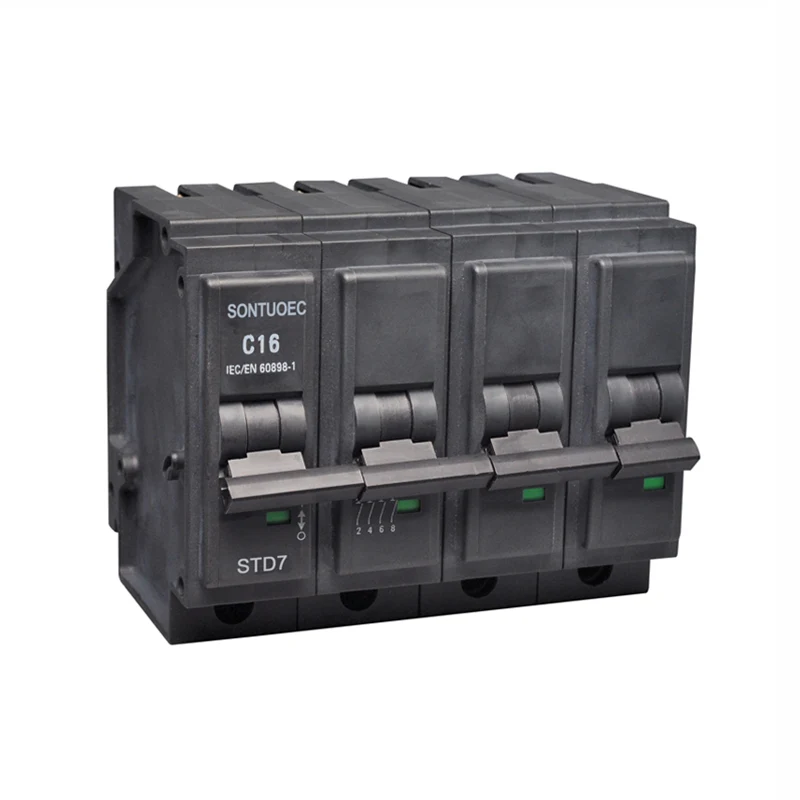

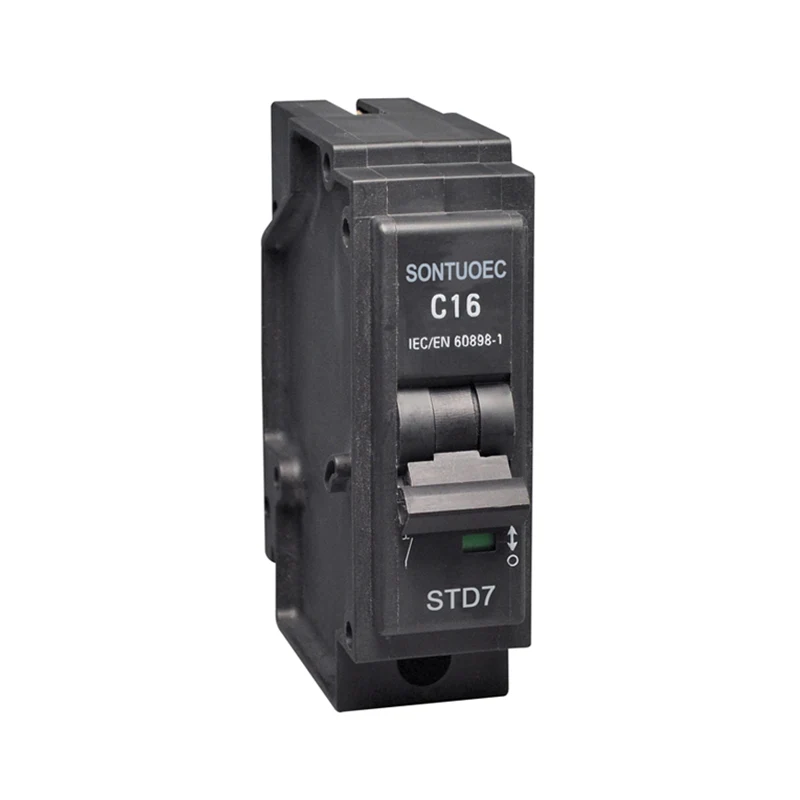

1p, 2p, 3p, 4p |
Lengkung tersandung |
B, C, d |
Kapasiti Litar Pendek Rated (ICN) |
5KA (240/415V) 10KA (120V) |
Arus dinilai (dalam/) |
6,15,20,30,40,50,63a |
Voltan dinilai (PBB) |
AC230 (240)/400 (415) v |
Siaran magnet |
Lengkung b: antara 3in dan 5in C Curve: antara 5in dan 10in D Curve: antara 10in dan 14in |
Ketahanan elektro-mekanikal |
Lebih 6000 kitaran |
Plag dalam jenis pemutus litar mini 3P MCB adalah pemutus litar kecil terutamanya menyediakan perlindungan beban dan perlindungan litar pintas untuk mengelakkan litar daripada rosak akibat arus yang tidak normal atau menyebabkan kebakaran dan kemalangan keselamatan yang lain.
Bilangan tiang: 3 tiang, sesuai untuk perlindungan litar tiga fasa.
Arus yang dinilai: Menurut model tertentu, julat semasa yang dinilai 3p MCB mungkin berbeza -beza, tetapi nilai semasa yang diberi nilai umum termasuk 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A dan sebagainya.
Voltan Rated: Biasanya untuk litar dengan AC 50/60Hz dan voltan dinilai 230V/400V.
Kapasiti Breaking: Ia menunjukkan nilai arus maksimum yang MCB dengan selamat boleh memotong litar di bawah keadaan litar pintas, dan kapasiti pemecahan model 3p MCB mungkin berbeza.
Struktur padat: 3p MCB adalah saiz kecil dan ringan, mudah dipasang dan diselenggara.
Kebolehpercayaan yang tinggi: Ia dapat dengan cepat bertindak balas terhadap arus yang tidak normal dalam litar dan memotong litar dengan tepat untuk melindungi peralatan elektrik dari kerosakan.
Fleksibiliti: Sebagai tambahan kepada fungsi perlindungan asas dan litar pintas, beberapa MCB 3p mempunyai fungsi tambahan seperti perlindungan over-voltan dan perlindungan di bawah voltan.
Pemadanan semasa dan beban yang dinilai: Pilih nilai semasa yang dinilai yang sesuai mengikut permintaan beban litar untuk memastikan MCB dapat berfungsi dengan baik dan melindungi litar dengan berkesan.
Jenama dan Kualiti: Pilih jenama terkenal dan produk berkualiti tinggi untuk memastikan kebolehpercayaan dan keselamatan produk.
Standard pemasangan: Ikuti piawaian pemasangan yang berkaitan dan keperluan keselamatan untuk pemasangan untuk memastikan MCB dapat disambungkan dengan betul ke litar dan memainkan peranan perlindungan.
Penyelenggaraan biasa: Secara kerap periksa status kerja MCB untuk memastikan ia berada dalam keadaan operasi yang baik. Sekiranya sebarang kelainan atau kerosakan dijumpai, ia harus diganti atau dibaiki dalam masa.
