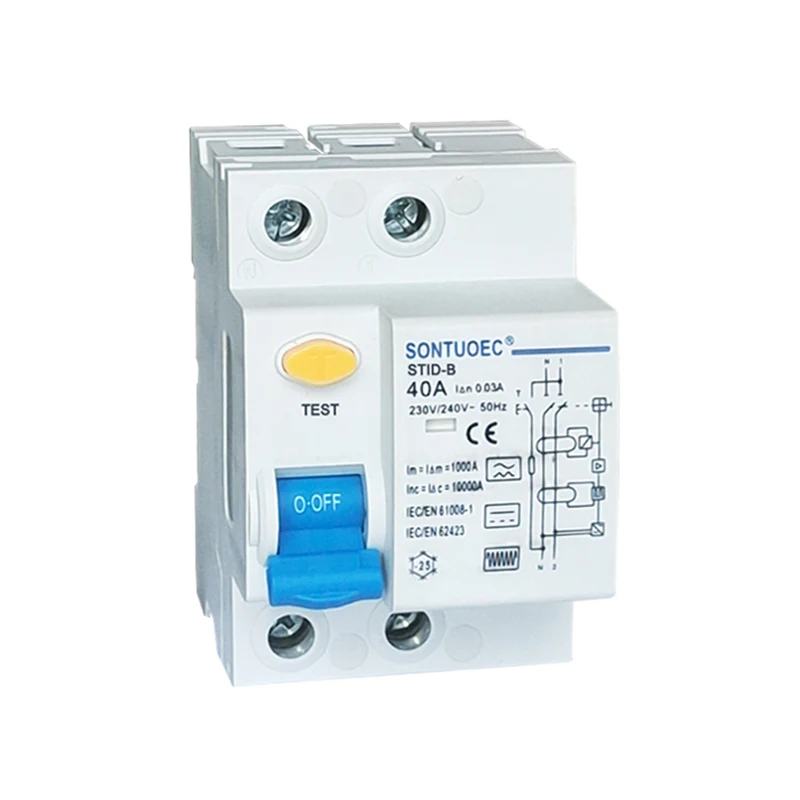

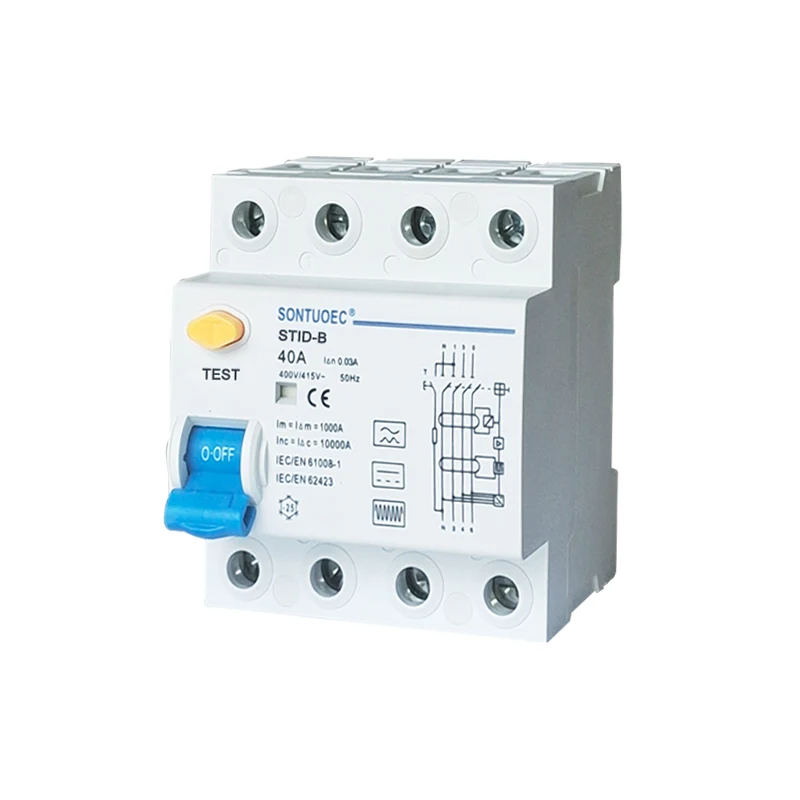

Pemutus litar semasa RCCB B model

RCCB B Model pemutus litar semasa sisa melindungi sekiranya berlaku kesilapan semasa pada tiga fasa rangkaian

Model:STID-B

Hantar Pertanyaan

Penerangan Produk

Elektrik Ciri	Standard		IEC/EN62423 & IEC/EN61008-1
	Jenis (bentuk gelombang kebocoran bumi dirasakan)		B
	Arus dinilai dalam	A	25,40,63
	Tiang	P	1p+n, 3p+n
	Voltan yang dinilai UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Sensitiviti dinilai i n	A	0.03,0.1,0.3
	UI voltan penebat	V	500
	Pembuatan sisa yang dinilai dan	A	500 (IN = 25A/40A)
	kapasiti memecahkan i m	A	630 (IN = 63A)
	Semasa litar pintas i c	A	10000
	SCPD FUSE	A	10000
	Masa rehat di bawah i n	s	≤0.1
	Kekerapan yang dinilai	Hz	50
	Impuls bertahan bertahan voltan (1.2/5.0) UIMP	V	4000
Mechanicai ciri -ciri	Voltan ujian dielektrik di Ind. Fred. untuk 1min	kv	2.5
	Ijazah Pencemaran		2
	Kehidupan elektrik		2000
	Mechanicai iife		10000
	Penunjuk semasa kesalahan		Ya
	Ijazah perlindungan		IP20
	Suhu ambien (dengan purata harian 35)	ºC	-40 ~+55ºC
	Suhu penyimpanan	ºC	-40 ~+70ºC

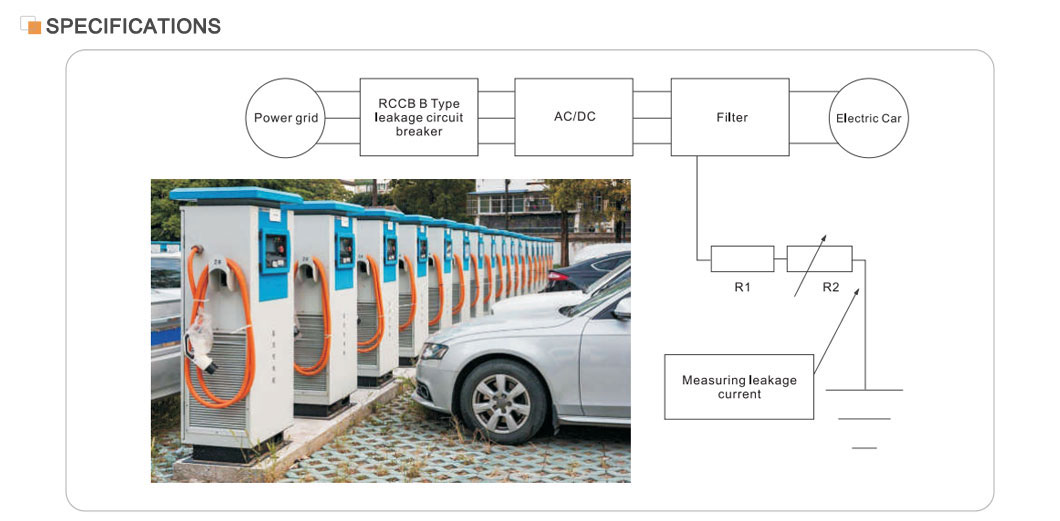

STID-B RCCB B Model pemutus litar semasa sisa sesuai untuk jenis A dan juga sesuai untuk melicinkan arus sisa DC, arus sisa DC yang mungkin timbul dari litar penerus dan arus sisa AC frekuensi tinggi. Ia memberikan perlindungan sekiranya arus kesalahan berterusan dalam rangkaian tiga fasa. STID-B biasanya digunakan di bidang stesen pengisian, peralatan perubatan dan instrumen, pengawal dan pemacu kelajuan berubah-ubah, pengecas bateri dan inverter (DC). STID-B mematuhi piawaian IEC/EN61008 dan IEC/EN62423.

Ciri -ciri utama

Arus yang dinilai: 40A, sesuai untuk sistem elektrik semasa yang lebih besar.

Perlindungan kebocoran: Dengan kepekaan dan ketepatan yang tinggi, ia dapat mengesan arus kebocoran dan memotong bekalan kuasa dalam masa yang sangat singkat.

Prestasi Keselamatan: Mematuhi piawaian antarabangsa seperti IEC/EN61008.1 dan GB16916.1, memastikan keselamatan dan kebolehpercayaan produk.

Skop Permohonan: Digunakan secara meluas dalam bangunan perindustrian, komersial, bertingkat dan sivil untuk menyediakan perlindungan komprehensif untuk sistem elektrik.

Prinsip operasi

Pemutus litar semasa RCCB B adalah berdasarkan pengubah semasa sifar urutan. Setiap fasa menjalankan melalui pengubah semasa urutan sifar, bahagian sekunder yang disambungkan ke penahanan elektromagnet. Di bawah keadaan normal, jumlah vektor arus fasa melalui pengubah semasa urutan sifar adalah sifar, jadi fluks melalui pengubah adalah sifar, voltan output sekunder juga sifar, dan pemutus litar tidak akan beroperasi. Walau bagaimanapun, apabila arus kebocoran meningkat dan memacu voltan output sampingan sekunder untuk berkembang ke tahap tertentu, pelepasan elektromagnet mengaktifkan, memacu mekanisme operasi untuk bertindak dan memutuskan hubungan yang disambungkan ke bekalan kuasa, dengan itu menyedari perlindungan kebocoran.

Pemilihan dan pemasangan

Pemilihan: Apabila memilih RCCB, parameter seperti voltan yang diberi nilai, arus diberi nilai, masa kebocoran semasa dan masa tindakan sistem elektrik perlu dipertimbangkan. Ia juga perlu memilih RCCB yang sesuai mengikut jenis perlindungan yang diperlukan (mis. Perlindungan hubungan langsung atau perlindungan hubungan tidak langsung).

Pemasangan: RCCB harus dipasang pada akhir sistem elektrik atau pada garis cawangan untuk memastikan perlindungan penuh seluruh sistem elektrik atau garis cawangan tertentu. Semasa pemasangan, piawaian dan kod yang berkaitan harus diperhatikan dengan ketat untuk memastikan sambungan yang betul dan operasi RCCB yang boleh dipercayai.
