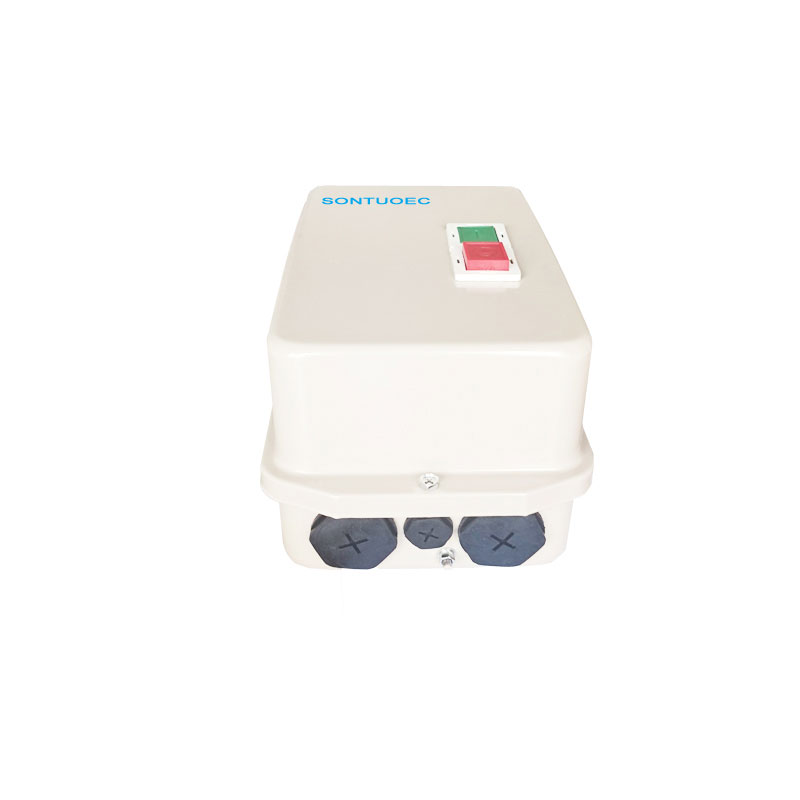

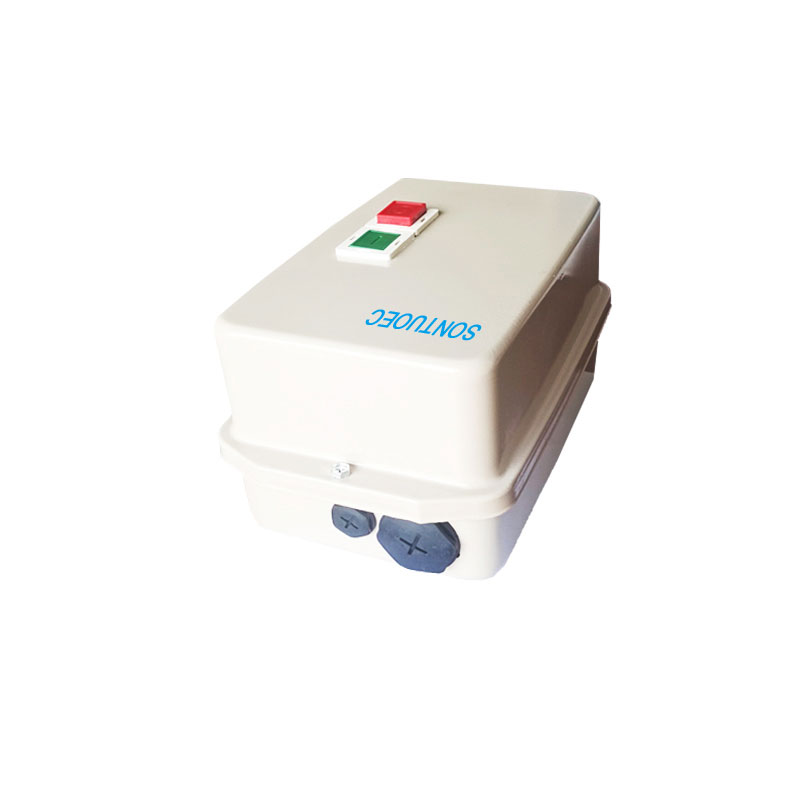

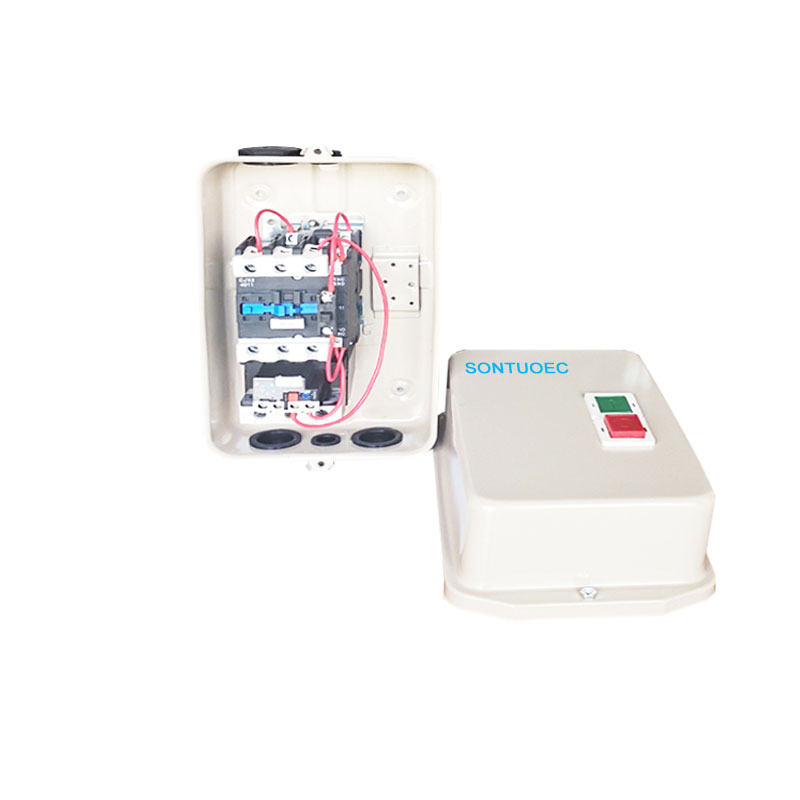

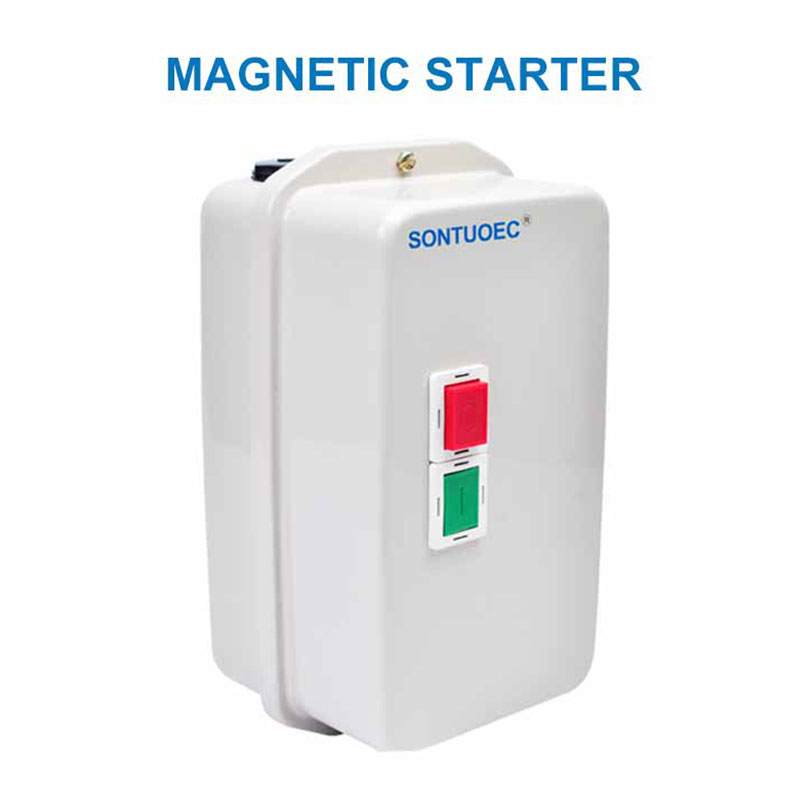

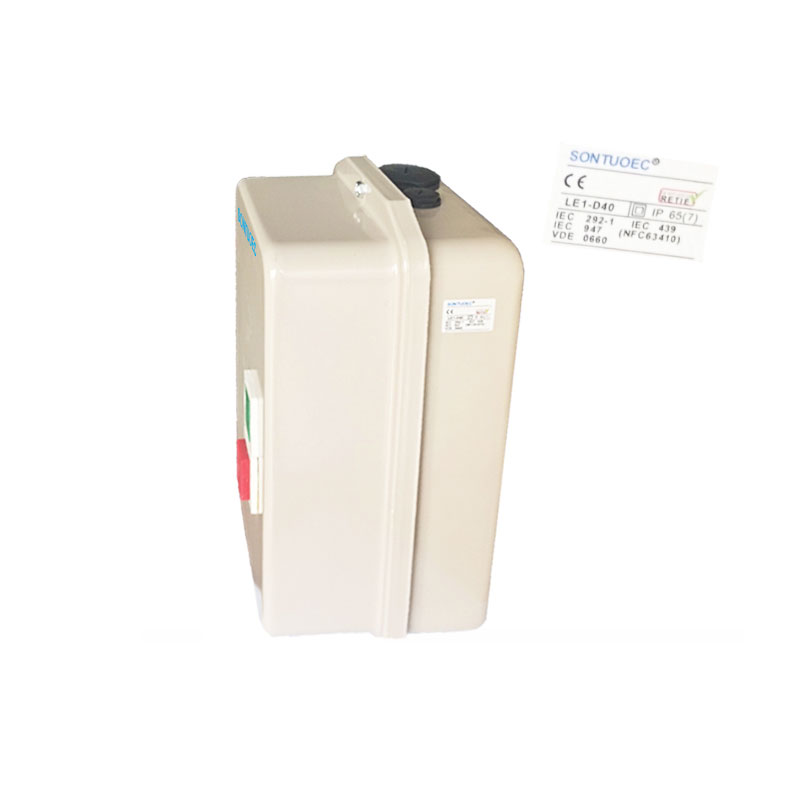

Starter magnet siri SLE1-D

Starter magnet SLE1-D adalah peranti kawalan elektrik yang mengendalikan permulaan dan menghentikan motor elektrik oleh daya elektromagnet. Ia biasanya mengandungi gegelung elektromagnet yang, apabila bertenaga, menghasilkan medan magnet yang menarik pergerakan teras besi, yang mendorong penutupan atau pemecahan kenalan untuk mencapai kawalan motor.

Model:SLE1-D

Hantar Pertanyaan

Penerangan Produk

Spesifikasi

Mod produk No.dan spesifik	SLE1-09 dan 12	Double dalam TOLP429 (3) atau, F659 (4) yang dilindungi, dilindungi
Kandang	SLE1-18 dan 25	Double dalam Tolp427 (3) atau, F5577 (4) yang dilindungi, dilindungi
	SLE1-32 dan 95	Matal, LP65 hingga 559
Kawalan (2 butang tekan Moufited pada penutup kandang)	SLE1-32 dan 95	1 Butang Mula Hijau '1', 1Red Stop/Teset Buttion "O"
Sambungan	SLE1-32 dan 95	Sambungan Kuasa dan Kawalan Electricol

Parameter Teknikal Utama:

Jenis		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Arus reted (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Arus reted (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Arus pemanasan reted (a)			25	32	40	50	60	80		125
Volage Insutaled Volage (V) 660
HUBUNGAN AUXICARY AC-15	Hubungi	standard	1NO				1NO+1NC
	Arus reted (a)	220v	1.6
	Arus reted (a)	380v	0.95
Relay Thermal Suitabie		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Penarafan kandang		LP65

Prinsip operasi

Prinsip kerja starter magnet siri SLE1-D didasarkan pada interaksi induksi elektromagnet dan daya elektromagnet. Apabila bekalan kuasa kawalan bertenaga, gegelung elektromagnet menghasilkan medan magnet, yang menarik teras besi untuk bergerak dan menutup kenalan, dan motor dibekalkan dengan kuasa dan mula berjalan. Apabila bekalan kuasa kawalan de-energized, medan magnet hilang, teras besi semula di bawah tindakan musim bunga, kenalan dipecahkan dan motor berhenti berjalan.

Jenis dan ciri

Terdapat pelbagai jenis pemula magnet SLE1-D, seperti pemula magnetik langsung (DOL) Sle1-D langsung, permulaan Star-Delta (Star-Delta), permulaan autotransformer dan sebagainya. Jenis pemula magnet SLE1-D mempunyai ciri-ciri dan skop aplikasi yang berbeza.

1.Direct on-line (DOL) SLE1-D starter magnet:

Struktur mudah, kos rendah.

Sesuai untuk memulakan dan menghentikan kawalan motor kuasa kecil.

2.Star-Delta (Star-Delta) Starter:

Dengan menukar pendawaian motor, ia menyedari tujuan mengurangkan voltan dan arus semasa bermula.

Sesuai untuk kawalan permulaan motor kuasa sederhana.

3. Starter Aautotransformer:

Menggunakan autotransformer untuk mengurangkan voltan dan arus apabila memulakan motor.

Berkenaan dengan kawalan permulaan motor kuasa tinggi.

SLE1-D Series Magnetic Starter

Senario aplikasi

Permulaan magnet SLE1-D digunakan secara meluas dalam pelbagai aplikasi perindustrian dan komersil seperti pembuatan, pembinaan, pertanian, dan pengangkutan. Mereka digunakan untuk mengawal pelbagai jenis motor seperti motor asynchronous tiga fasa, motor DC, dan lain-lain untuk pengeluaran automatik dan kawalan jauh peralatan.
