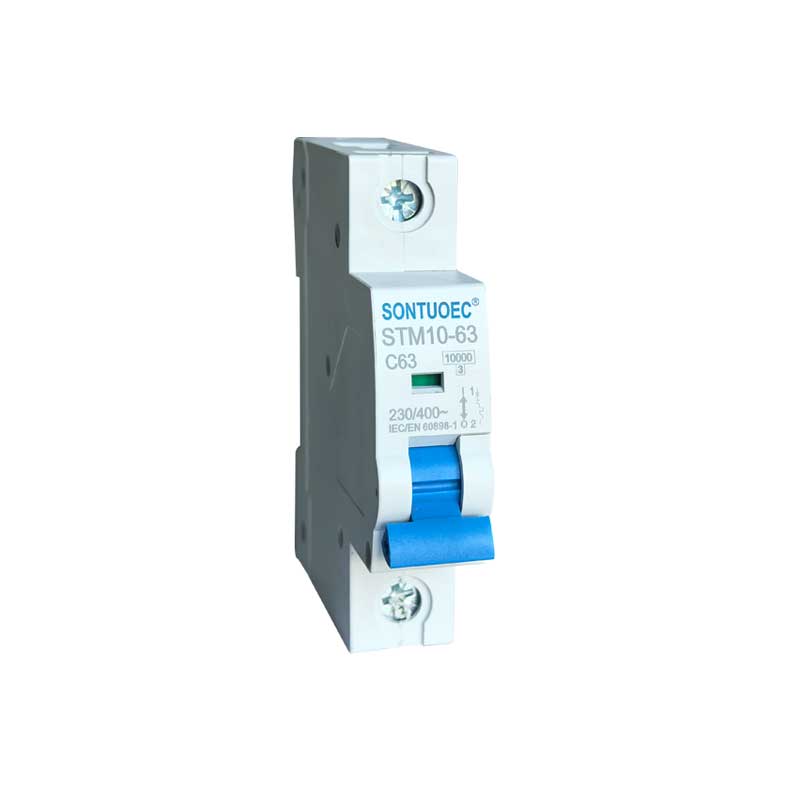

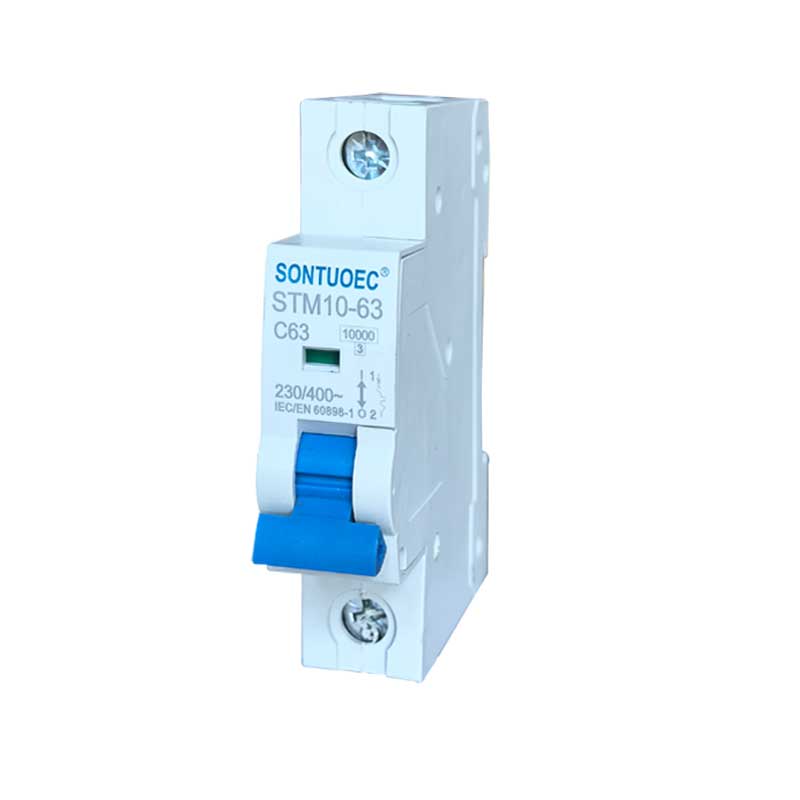

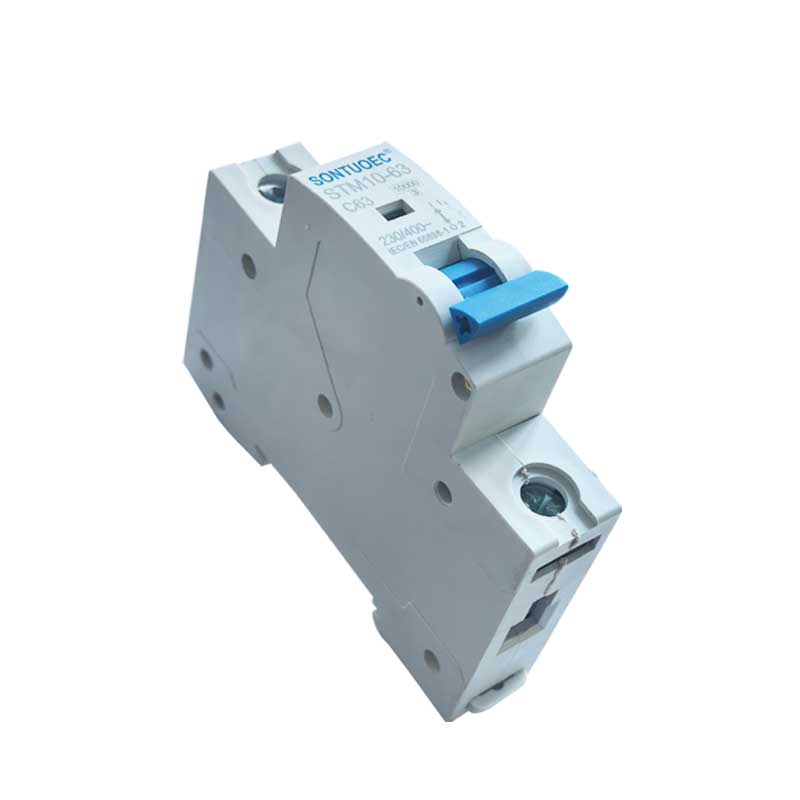

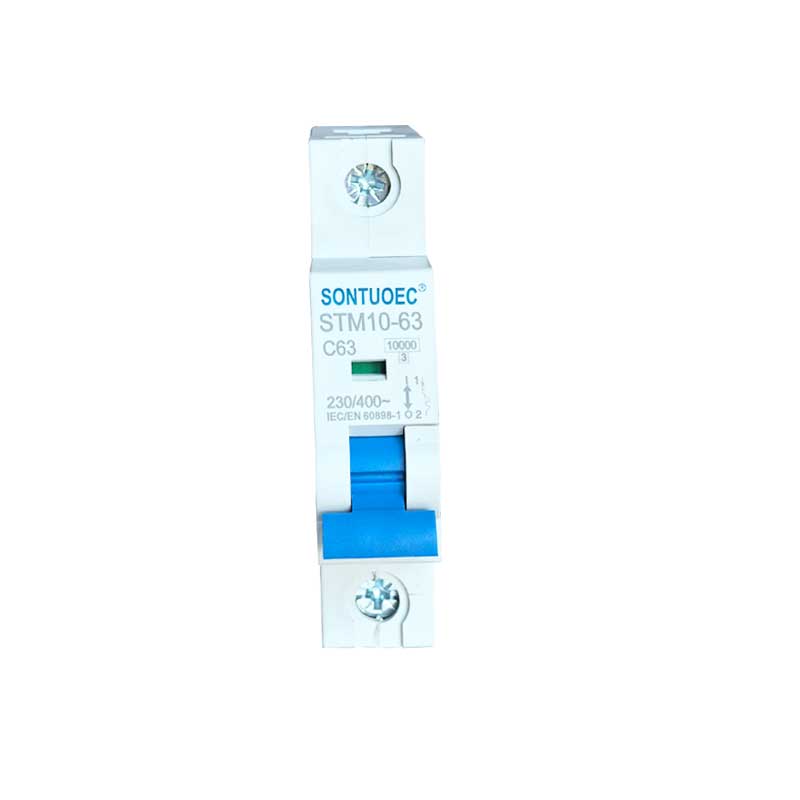

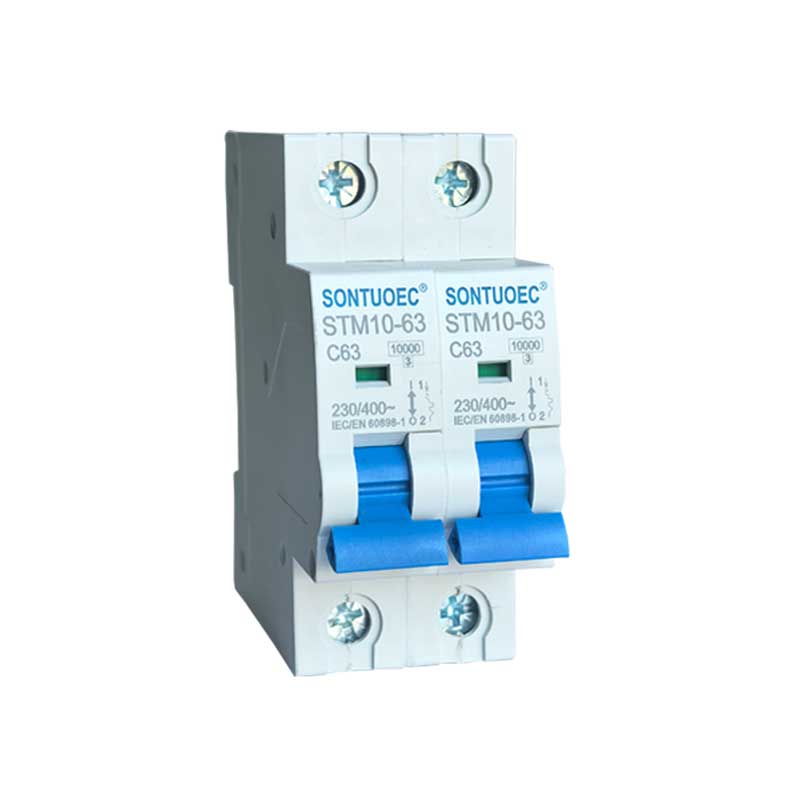

Jualan Terus Kilang Sontuoec MCB Stm10-63 Siri 6ka Pemutus Litar Miniatur

SONTUOEC adalah salah satu pembekal/pengilang China yang mengkhususkan diri dalam pengeluaran pelbagai peralatan elektrik kecil STM10-63 Siri pemutus litar kecil pecah tinggi mempunyai ciri-ciri struktur maju, prestasi boleh dipercayai, kapasiti pecah tinggi, penampilan elegan dan cangkerang dan bahagiannya diperbuat daripada bahan dengan rintangan hentaman, ciri kalis api yang kuat. Ia sesuai untuk sistem kuasa 50 atau 60 frekuensi, Ue 400V dan ke bawah, Ui 63A dan ke bawah. Ia digunakan terutamanya di bangunan pejabat, kediaman, untuk pencahayaan, pengagihan kuasa dan perlindungan litar pintas peralatan. Biasanya, ia juga boleh digunakan sebagai pemindahan sistem kuasa yang tidak kerap. Ia mematuhi piawaian IEC60898.1 dan GB10963.1

Model:STM10-63

Hantar Pertanyaan

Penerangan Produk

Spesifikasi:

	Standard		IEC/EN 60898-1
Elektrik	Dinilai semasa Dalam	A	1,2,4,6,10,16,20,25,32,40,50,63A
ciri	tiang	P	1,2,3,4
	Voltan terkadar Ue	V	AC 230, 400
	Voltan penebat Ui	V	500
	Kekerapan dinilai	Hz	50/60
	Kapasiti pecah dinilai	A	3000, 4500, 6000
	Impuls terkadar menahan voltan(1.2/50)Uimp	V	4000
	Voltan ujian dielektrik pada ind.Freq.selama 1 min	Kv	2
	Tahap pencemaran		2
	Ciri pelepasan termo-magnet		B,C,D
mekanikal	Kehidupan elektrik	t	4000
ciri	Kehidupan mekanikal	t	10000
	Ijazah perlindungan		IP20
	Suhu rujukan untuk tetapan	ºC	30
	daripada unsur haba	ºC	30
	Suhu persekitaran	ºC	-5~+40(Permohonan khas sila rujuk
	(dengan purata harian ≤35ºC)	ºC	pembetulan pampasan suhu)
	Suhu penyimpanan	ºC	-25~+70
Pemasangan	Jenis sambungan terminal		Bar bas jenis kabel/pin
	Saiz terminal atas/bawah untuk kabel	mm2	25
	Saiz terminal atas/bawah untuk kabel	AWG	3月18日
	Saiz terma atas/bawah untuk busbar	mm2	25
	Saiz terma atas/bawah untuk busbar	AWG	3月18日
	Tork mengetatkan	N*m	2
	Tork mengetatkan	Dalam-lbs	18
	Melekap		pada rel DIN EN 60715(35mm) melalui peranti klip pantas
	Sambungan		Dari atas dan bawah

Fungsi utama Pemutus Litar Miniatur STM10-63

1. Perlindungan beban lampau: Apabila arus dalam litar melebihi nilai terkadar MCB, Pemutus Litar Miniatur STM10-63 akan memotong litar secara automatik dalam tempoh masa yang ditetapkan untuk mengelakkan litar dan peralatan daripada terlalu panas.

2.Perlindungan litar pintas: Apabila litar pintas berlaku dalam litar, Pemutus Litar Miniatur STM10-63 akan memotong litar serta-merta untuk mengelakkan arus litar pintas daripada merosakkan litar dan peralatan.

3. Perlindungan kebocoran (sesetengah MCB mempunyai fungsi ini): untuk MCB dengan perlindungan kebocoran, apabila terdapat kebocoran dalam litar, Pemutus Litar Miniatur STM10-63 akan segera memotong litar untuk melindungi keselamatan diri.

Prinsip operasi MCB

MCB biasanya mengandungi pengesan perjalanan magnet terma atau elektronik di dalam, yang digunakan untuk mengesan perubahan dalam arus dalam litar. Apabila arus tidak normal, penyerang mencetuskan mekanisme tersandung MCB, menyebabkan Pemutus Litar Miniatur STB1-63 dengan cepat memutuskan litar.

1. Penyerang magnet terma: Ia menggunakan haba yang dijana apabila arus melalui konduktor untuk mencetuskan tersandung. Apabila arus terlalu besar, konduktor menjadi panas, menyebabkan bimetal di dalam penyerang magnet terma membengkok, sekali gus mencetuskan mekanisme tersandung.

2. Penyerang elektronik: Ia menggunakan komponen elektronik untuk mengesan perubahan semasa dan mengawal tindakan mekanisme tersandung. Apabila arus tidak normal dikesan, penyerang elektronik menghantar isyarat kepada mekanisme tersandung untuk memutuskan litar.

Senario Aplikasi MCB

MCB digunakan secara meluas dalam sistem elektrik di kawasan kediaman, komersial dan perindustrian untuk melindungi litar dan peralatan daripada kerosakan yang disebabkan oleh arus tidak normal. Ia biasanya dipasang di dalam kotak pengedaran, papan suis atau kabinet kawalan dan digunakan sebagai suis utama atau suis cawangan litar.

Pemilihan dan Pemasangan MCB

1. Pemilihan: Apabila memilih MCB, anda perlu mempertimbangkan faktor seperti arus undian litar, tahap voltan, ciri perlindungan dan sama ada perlindungan kebocoran diperlukan. Ia juga penting untuk memastikan bahawa Pemutus Litar Miniatur STB1-63 yang dipilih mematuhi piawaian dan peraturan keselamatan elektrik tempatan.

2.Pemasangan: Pemutus Litar Miniatur STB1-63 hendaklah dipasang dalam persekitaran yang kering dan berventilasi bebas daripada gas menghakis dan memastikan bahawa ia berwayar dengan betul dan selamat. Semasa pemasangan, peraturan keselamatan elektrik yang berkaitan dan prosedur operasi hendaklah dipatuhi.
