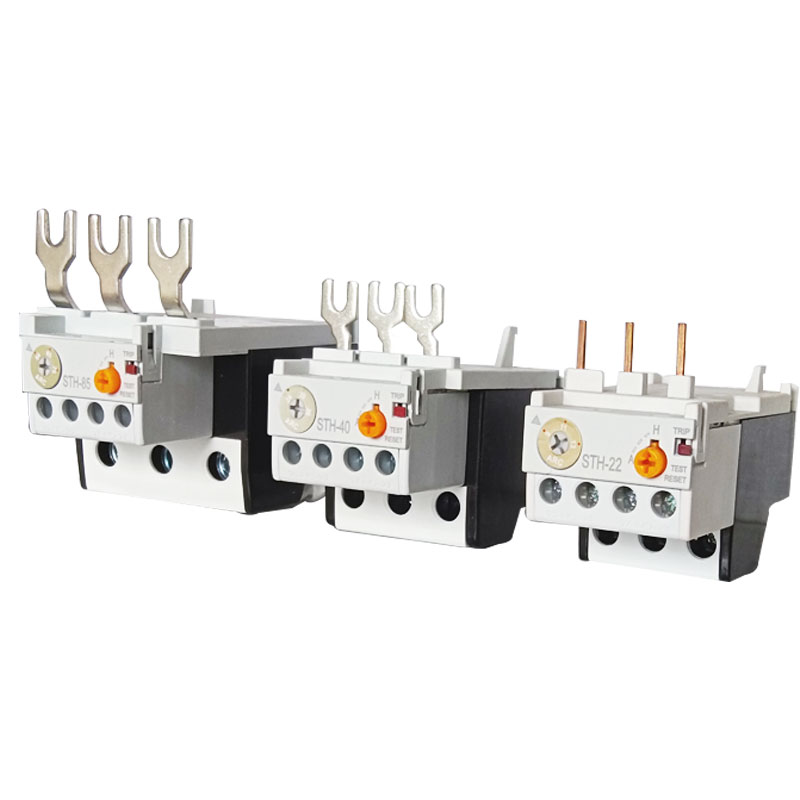

STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay sesuai untuk litar AC 50/60 Hz, voltan operasi yang dinilai sehingga 660V. Dan ia dapat merealisasikan fungsi perlindungan kelebihan dan fasa kegagalan untuk motor AC. Produk ini mematuhi GB14048.4, IEC60947-4-1 Standard.

Model:STH-40

Hantar Pertanyaan

Penerangan Produk

Parameter Teknikal Utama:

Model	Semasa	Sesuai untuk Hubungan
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

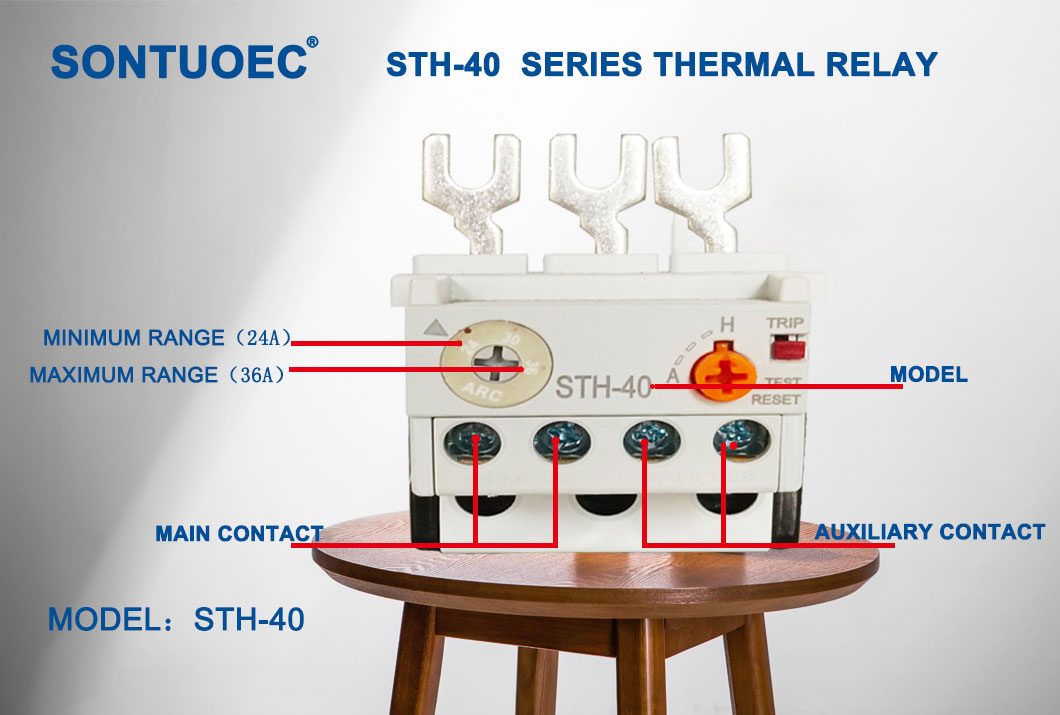

STH-40 Series Thermal Overload Relay

Fungsi utama

Perlindungan Motor: Fungsi utama relay beban haba adalah untuk mengelakkan motor daripada rosak akibat beban. Apabila motor dibebankan, relay beban haba akan memotong bekalan kuasa pada waktunya untuk mengelakkan motor daripada membakar kerana terlalu panas.

Perlindungan Talian Kuasa: Di samping melindungi motor, relay beban haba juga boleh melindungi garis kuasa. Apabila motor dibebankan, arus akan meningkat, yang boleh menyebabkan terlalu panas dan mencairkan talian kuasa. Dengan mengesan perubahan semasa, relay beban terma menentukan sama ada garis kuasa dibebankan dan memotong bekalan kuasa jika perlu.

Meningkatkan keselamatan sistem kuasa: Relay beban haba secara berkesan dapat mencegah kerosakan motor dan tenaga, dengan itu mengurangkan kadar kegagalan sistem kuasa dan meningkatkan keselamatan sistem kuasa.

Prinsip operasi

Prinsip operasi relay beban haba adalah berdasarkan kesan terma semasa dan sifat penderiaan suhu bimetal. Apabila beban berlaku dalam motor, peningkatan semasa, menyebabkan lebih banyak haba dihasilkan dalam elemen pemanasan relay beban haba. Haba ini dipindahkan ke bimetal, yang membungkuk apabila dipanaskan kerana ia diperbuat daripada dua aloi dengan perbezaan besar dalam pekali pengembangan linear. Apabila bimetal membongkok ke tahap tertentu, ia akan mencetuskan gegelung elektromagnet untuk bertenaga, yang seterusnya akan mendorong kenalan untuk bertindak dan memotong bekalan kuasa motor.

Skop permohonan

Relay beban haba biasanya digunakan dalam litar dengan AC 50Hz, voltan penebat yang dinilai 660V dan arus 0.1 ~ 630A, dan terutamanya digunakan untuk perlindungan beban dan fasa pemecahan fasa motor AC tiga fasa. Ia juga boleh digunakan untuk membentuk starter dengan penghubung AC yang disesuaikan untuk memberikan perlindungan komprehensif untuk motor.
