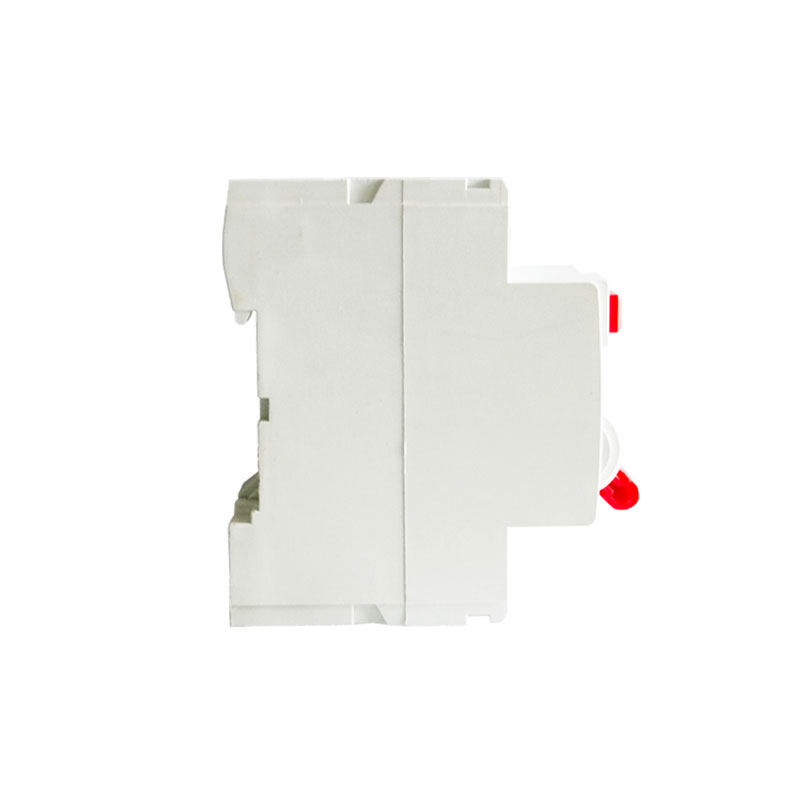

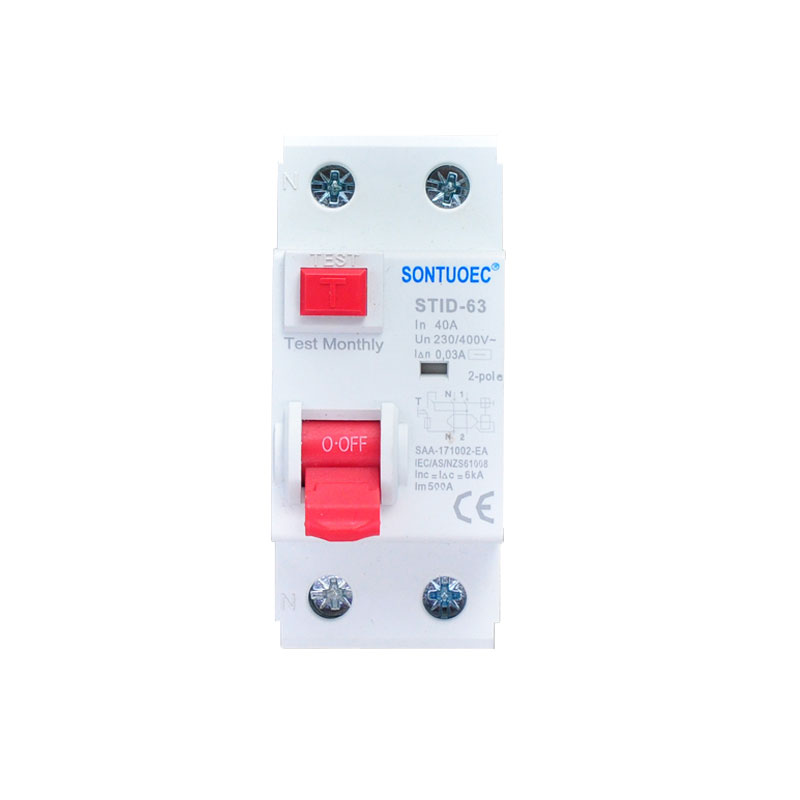

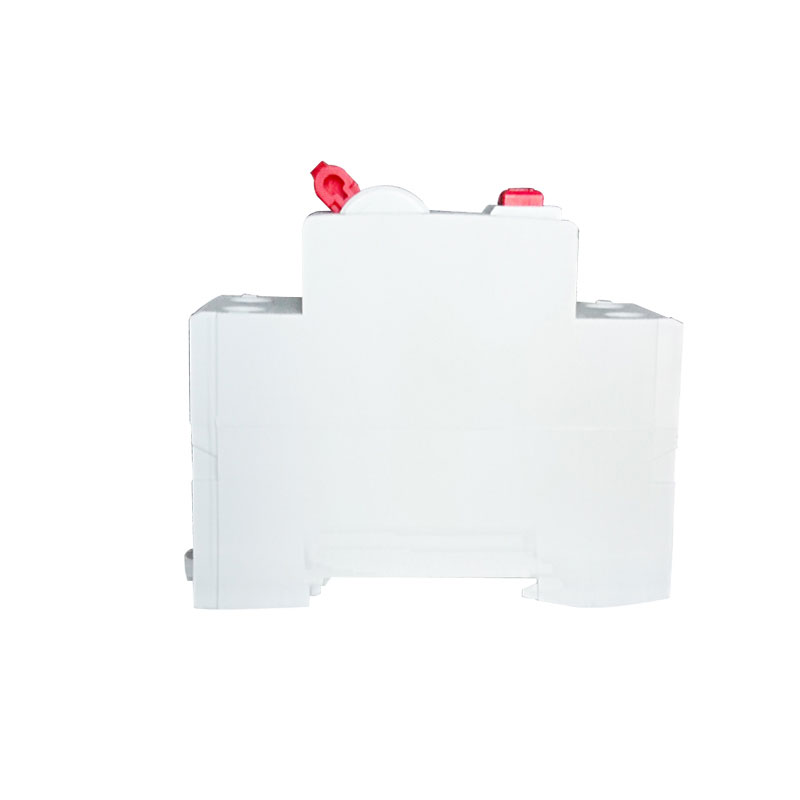

STID-63 RCCB

STID-63 RCCB, pemutus litar semasa sisa nama penuh (STID-63 RCCB), adalah peranti keselamatan elektrik yang direka khusus untuk mencegah kebakaran elektrik dan kemalangan elektrik. Ia terutamanya memantau arus sisa dalam litar, iaitu perbezaan antara arus garis api dan garis sifar. Apabila perbezaan ini (biasanya disebabkan oleh kebocoran) melebihi nilai pratetap, STID-63 RCCB secara automatik akan memotong litar dalam tempoh yang sangat singkat, dengan itu melindungi keselamatan peribadi dan peralatan dari kerosakan.

Model:STID-63

Hantar Pertanyaan

Penerangan Produk

Mod	Jenis elektro-magnetik, jenis elektronik
Standard	IEC61008-1
Ciri -ciri semasa sisa	A, dan g, s

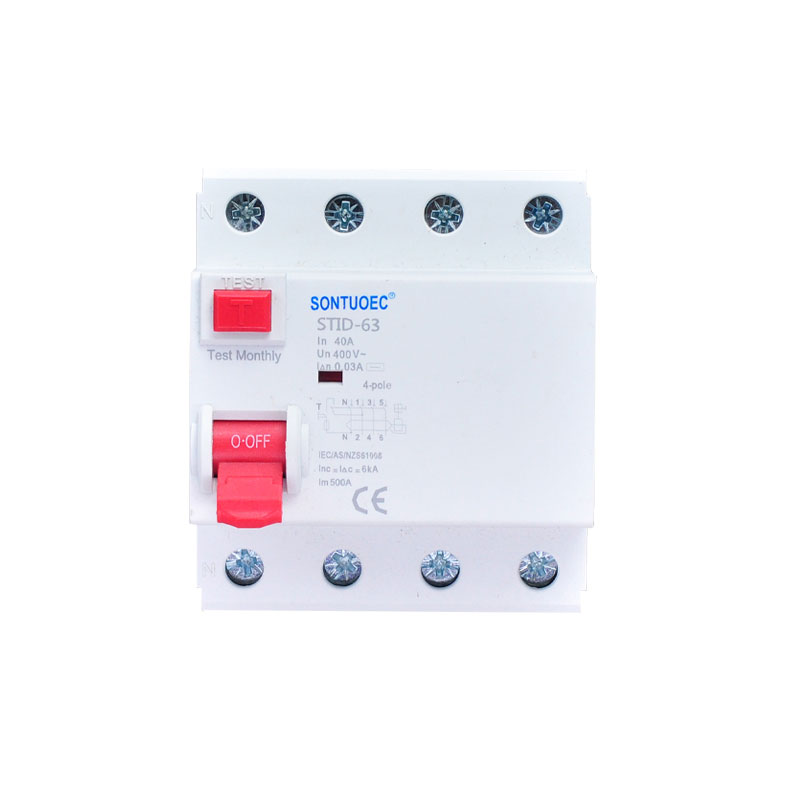

Tiang	2p 4p
Kapasiti pembuatan dan pemecahan yang dinilai	500A (IN = 25A 40A) atau 630A (IN = 63A)
Arus dinilai (a)	16,25,40,63a
Frekuensi Rated (Hz)	50/60
Voltan dinilai	AC 230 (240) 400 (415) Kekerapan dinilai: 50/60Hz
I/ N semasa operasi sisa diberi nilai (a)	0.03, 0.1, 0.3, 0.5;
Sisa sisa tidak beroperasi semasa saya tidak	0.5i n
Inc Current Current Current Conditional Rated	6ka
Arus litar pintas bersyarat bersyarat yang dinilai i ac	6ka
Kelas perlindungan	IP20
Pada pemasangan panel 35mm kereta api simetri DIN

Fungsi Utama STID-63 RCCB

Perlindungan kebocoran: Fungsi teras STID-63 RCCB adalah untuk mengesan arus sisa dalam litar dan dengan cepat memotong litar apabila kebocoran dikesan. Arus sisa biasanya disebabkan oleh penebat peralatan yang rosak, wayar patah atau elektrik manusia.

Perlindungan Keselamatan Peribadi: Dengan cepat memotong litar kebocoran, STID-63 RCCB dapat mencegah kemalangan elektrik dan melindungi kehidupan kakitangan.

Pencegahan Kebakaran Elektrik: Kebocoran elektrik boleh menyebabkan terlalu panas litar, yang seterusnya boleh menyebabkan kebakaran, dan fungsi pemotongan segera RCCB STID-63 membantu menghalang kebakaran elektrik tersebut.

Prinsip operasi STID-63 RCCB

STID-63 RCCB mengandungi pengubah arus sisa dalaman untuk mengesan arus sisa dalam litar. Apabila arus sisa melebihi nilai pratetap, pengubah mencetuskan mekanisme pelepasan di dalam STID-63 RCCB, menyebabkan ia cepat memotong litar.

1. Transformer semasa Residual: Ia biasanya merupakan teras besi berbentuk cincin yang membungkus api dan wayar sifar litar. Apabila terdapat ketidakseimbangan arus antara api dan wayar sifar (iaitu terdapat arus sisa), pengubah merasakan ketidakseimbangan ini dan menghasilkan fluks magnet.

2. Mekanisme Tripping: Apabila pengubah mengesan arus sisa yang melebihi nilai pratetap, ia mencetuskan mekanisme tersandung. Mekanisme yang tersandung boleh menjadi elektromagnet, musim bunga mekanikal, atau beberapa jenis mekanisme lain yang digunakan untuk memotong litar dengan cepat.

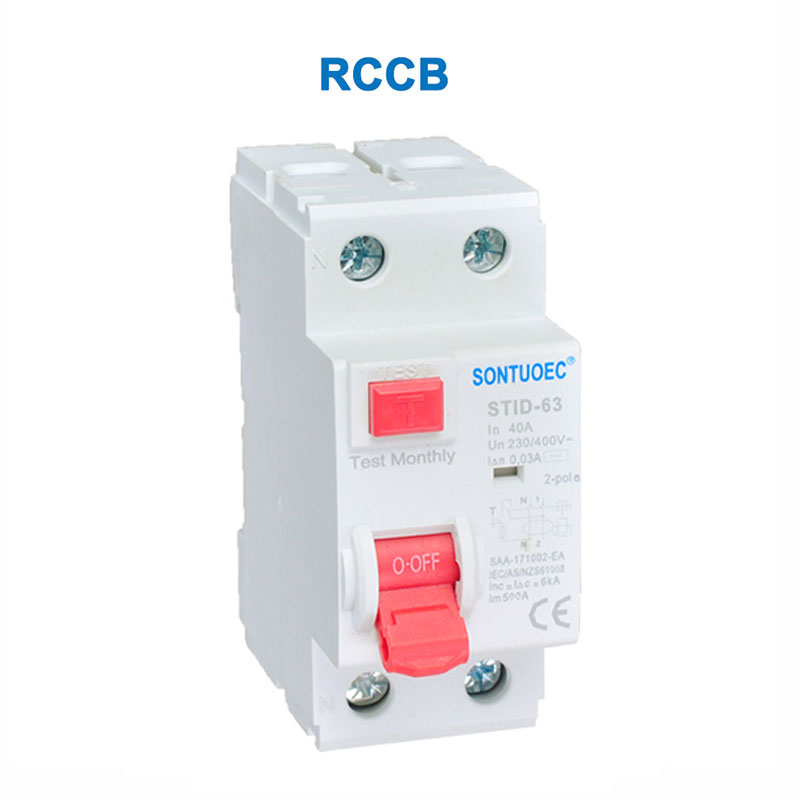

STID-63 RCCB

Ciri-ciri STID-63 RCCB

Sensitiviti yang tinggi: STID-63 RCCB dapat dengan cepat mengesan arus kebocoran kecil dan memotong litar dalam masa yang sangat singkat.

Kebolehpercayaan yang tinggi: Selepas ujian dan pensijilan yang ketat, STID-63 RCCB mempunyai kebolehpercayaan dan kestabilan yang tinggi dan boleh beroperasi secara stabil untuk masa yang lama.

Mudah dipasang dan diselenggarakan: STID-63 RCCB biasanya menggunakan reka bentuk modular, mudah dipasang dan diselenggara.

Pelbagai perlindungan: STID-63 RCCB sesuai untuk pelbagai sistem elektrik, termasuk kediaman, komersial dan perindustrian.

Senario aplikasi STID-63 RCCB

STID-63 RCCBs digunakan secara meluas dalam situasi di mana terdapat keperluan untuk mencegah kecederaan peribadi dan kebakaran elektrik yang disebabkan oleh kebocoran elektrik. Contohnya:

1. Sistem Elektrik Perdana: Di kediaman, STID-63 RCCBs biasanya dipasang di kotak pengedaran utama atau kotak pengedaran cawangan untuk melindungi litar elektrik keseluruhan kediaman atau kawasan tertentu.

2. Sistem Elektrik Komersial: Di bangunan komersial, STID-63 RCCB boleh digunakan untuk melindungi litar di pejabat, kedai, restoran, dan lokasi lain.

3. Sistem elektrik industri: Di kawasan perindustrian, STID-63 RCCBs biasanya digunakan untuk melindungi litar kritikal seperti garis pengeluaran, peralatan mekanikal, dan sistem kawalan.
