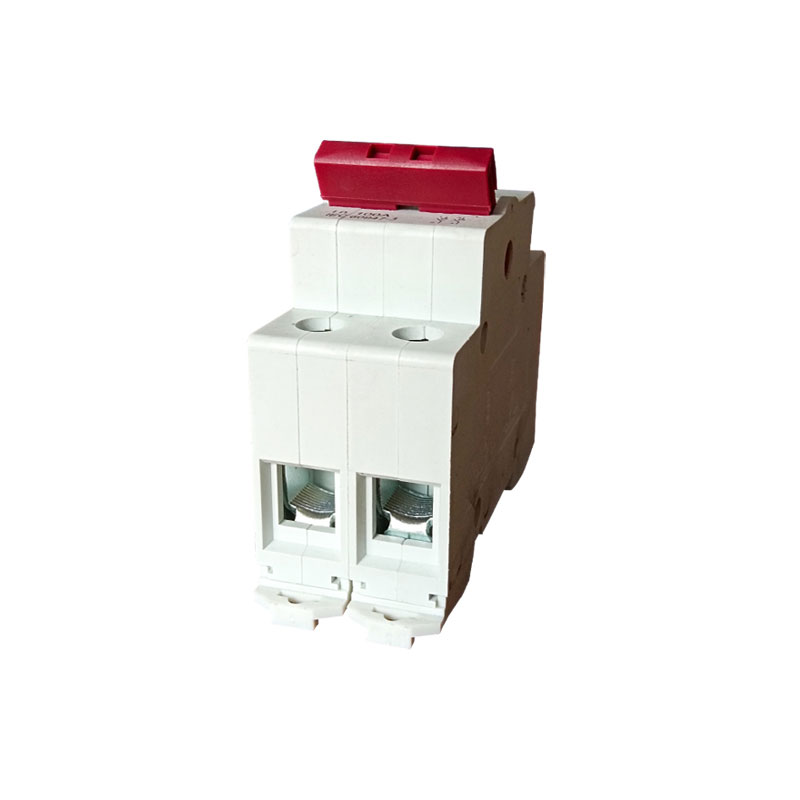

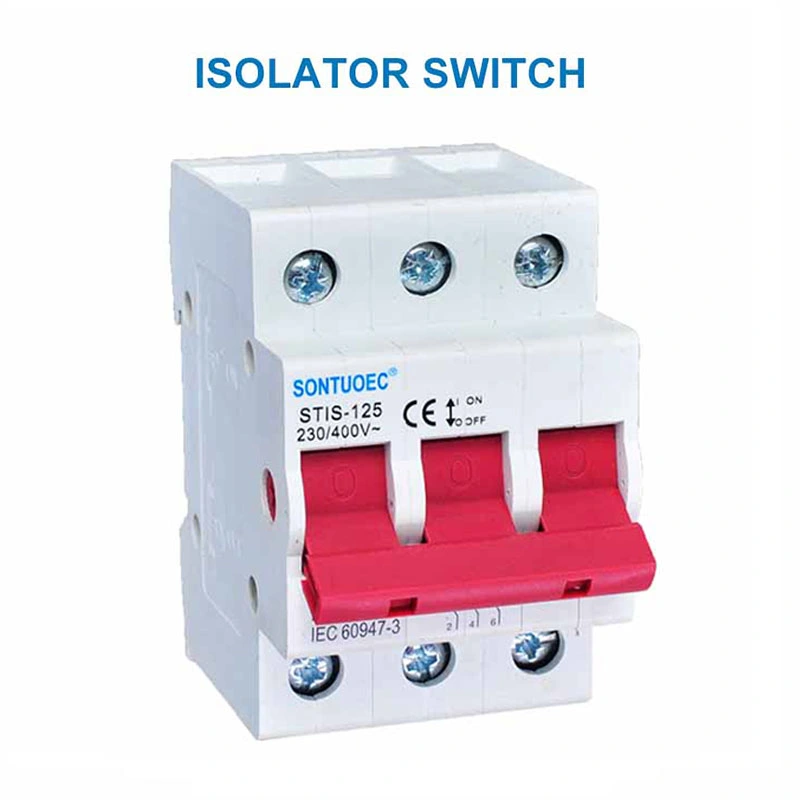

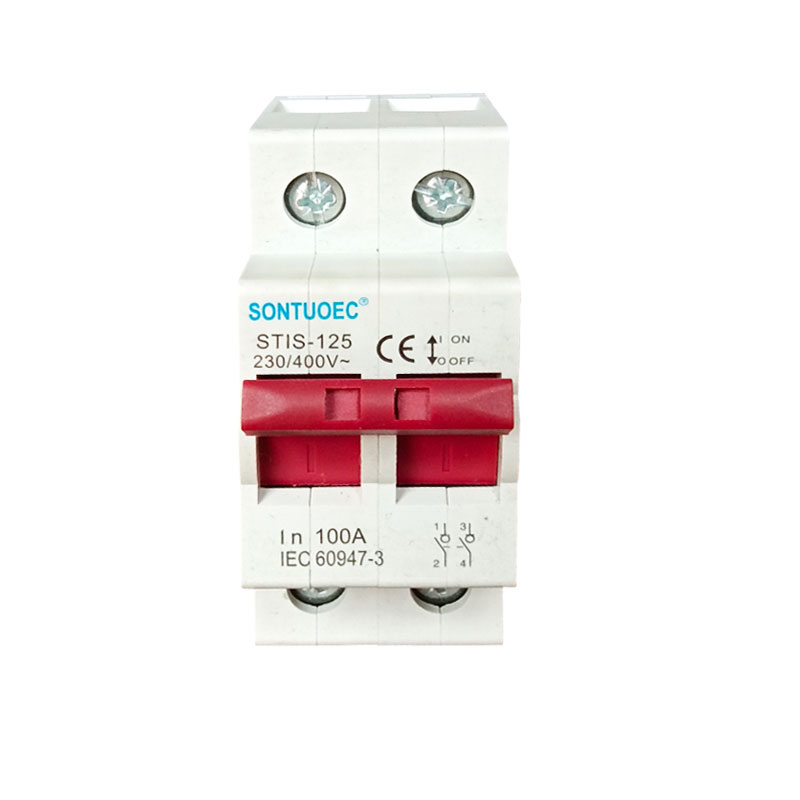

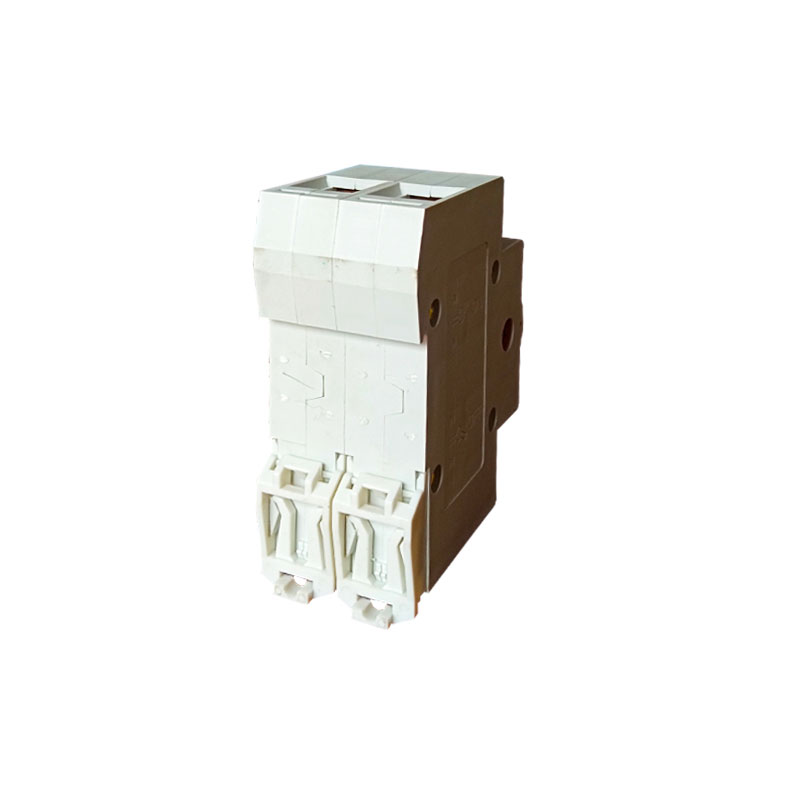

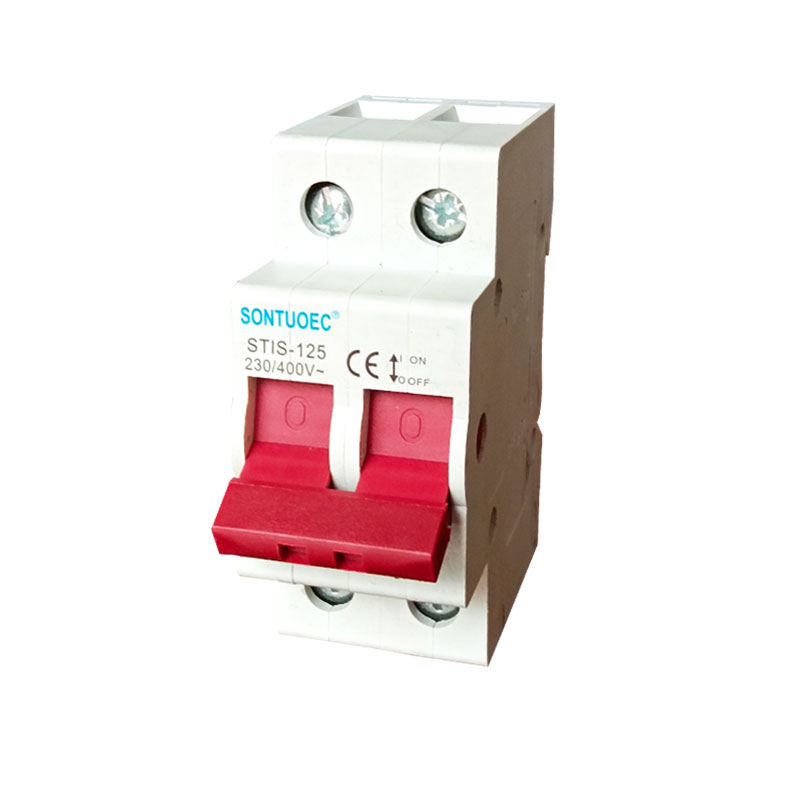

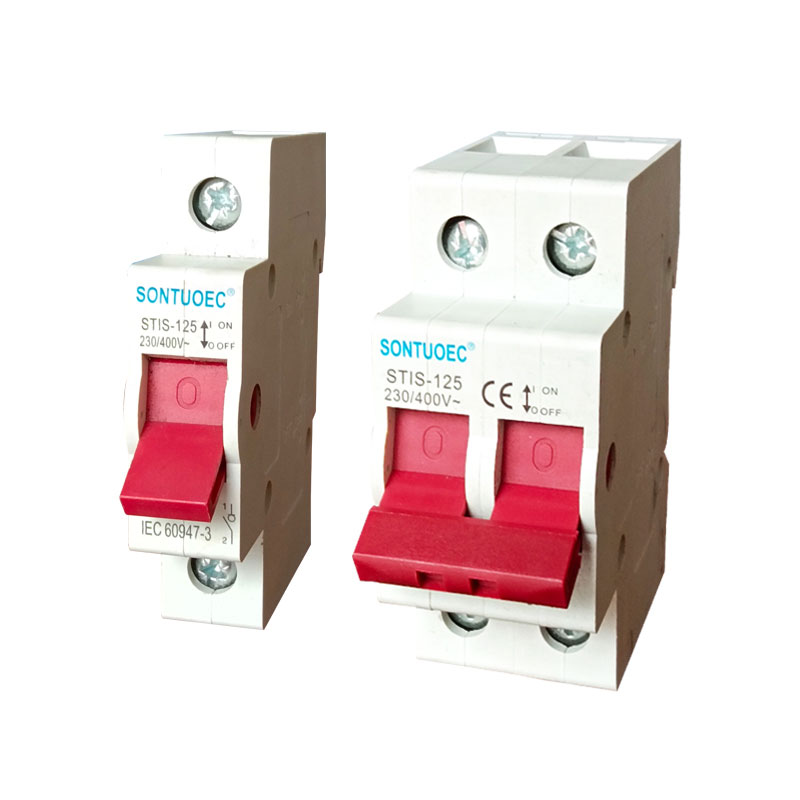

STIS-125 SWITCH ISOLATOR

STIS-125 Switch Isolator adalah suis yang direka khas untuk mengasingkan, merujuk atau menyambung litar dalam sistem elektrik. Ia biasanya tidak mempunyai keupayaan untuk memecahkan arus beban, tetapi dengan selamat boleh membahagikan dan menutup litar di mana tidak ada beban atau arus yang sangat sedikit. Fungsi utama suis putus adalah untuk menyediakan titik pemotongan yang dapat dilihat untuk memastikan peralatan elektrik dapat diakses dengan selamat oleh kakitangan apabila ia diservis atau diperiksa.

Model:STIS-125

Hantar Pertanyaan

Penerangan Produk

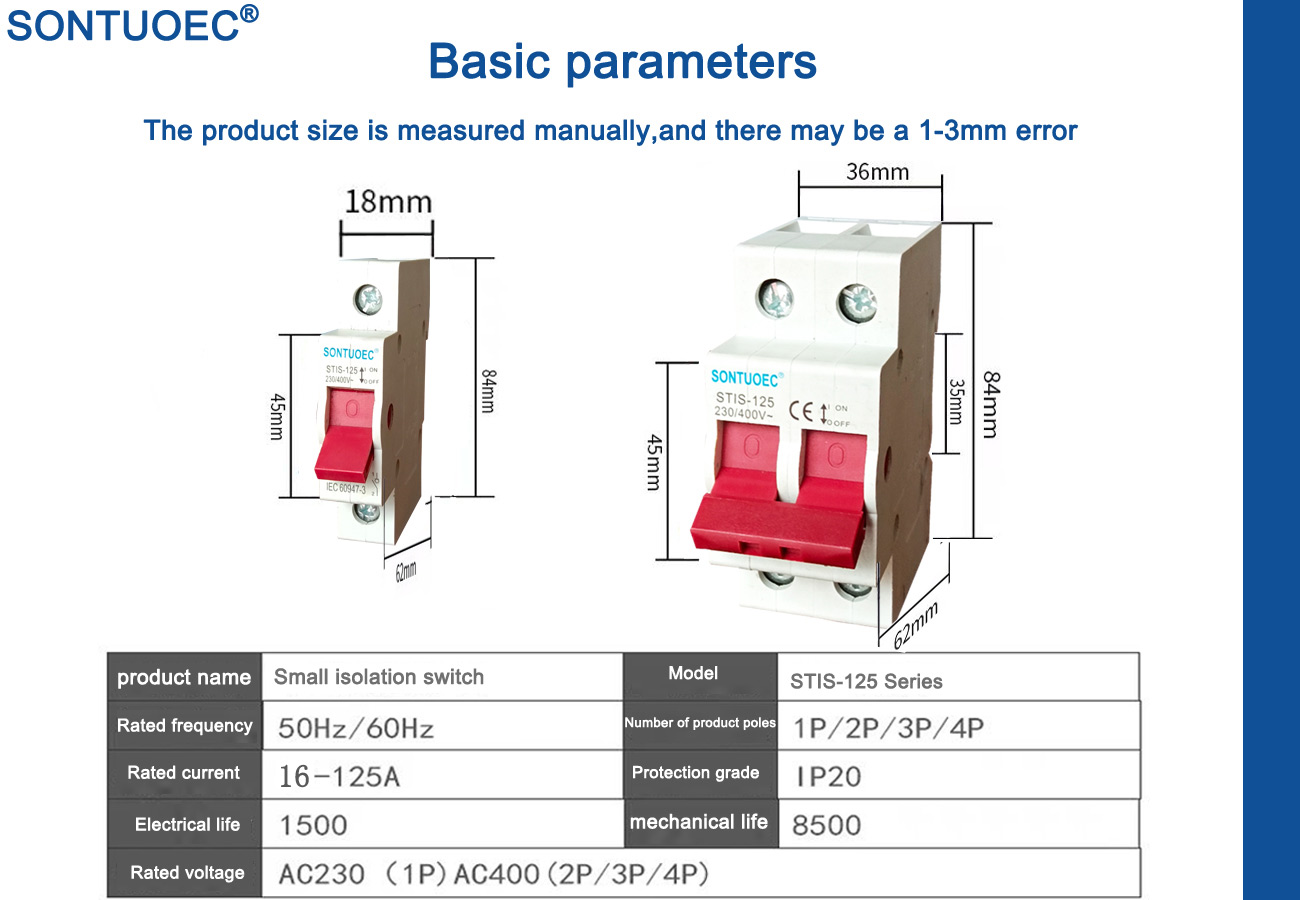

Nama produk	STIS-125 SWITCH ISOLATOR
Tiang	1p 2p 3p 4p
Dinilai Semasa	16A, 20A, 25A, 40A, 63A, 80A, 100A, 125A
Dinilai Voltan	1P: AC230V 2p, 3p.4p: AC400V
Voltan penebat Ui	690v
Dinilai Dorongan menahan voltan (1.2/50) uimp	6kv
Dinilai pendek litar menahan ICW semasa	12LE/1S
Dinilai pendek Litar Membuat Kapasiti ICM	20LE/0.1S
Membuat pembuatan dan memecah kapasiti	3IE, 1.05U, cosφ = 0.8
Gunakan kategori	AC-21B, AC-22A
Elektrik Hidup	1500
Mekanikal Hidup	8500
Pencemaran Ijazah	3
Penyimpanan Suhu	-35ºC ~ +70ºC
Pemasangan ketinggian	<2000m
Maksimum Kapasiti pendawaian (nm²)	16 (20A ~ 63A) 50 (80A ~ 125A)
Maksimum Had tork	2.0 (20A ~ 63A) 3.5 (80A ~ 125A)

Struktur dan ciri

1. struktur:

STIS-125 Switch isolator boleh didapati dalam pelbagai konfigurasi, tetapi biasanya termasuk kenalan tetap dan kenalan bergerak. Dengan mekanisme operasi (mis. Mengendalikan, motor, dan lain -lain), kenalan boleh dipindahkan untuk membuka atau menutup litar.

2. Keperibadian:

Ciri -ciri penebat yang tinggi: Komponen seperti kenalan, penebat dan perumahan suis putus biasanya diperbuat daripada bahan -bahan yang sangat penebat untuk memastikan bahawa rintangan penebat antara litar dan tanah cukup tinggi dalam keadaan terputus.

Titik pemotongan yang jelas: Apabila suis STIS-125 Series Series berada dalam keadaan terputus, jurang antara kenalannya cukup besar untuk memberikan titik pemotongan yang jelas, menjadikannya mudah bagi kakitangan untuk mengenali keadaan litar.

Kemudahan Operasi: Pemutus siri biasanya direka dengan mekanisme yang mudah dikendalikan yang membolehkan kakitangan membuka atau menutup litar dengan mudah.

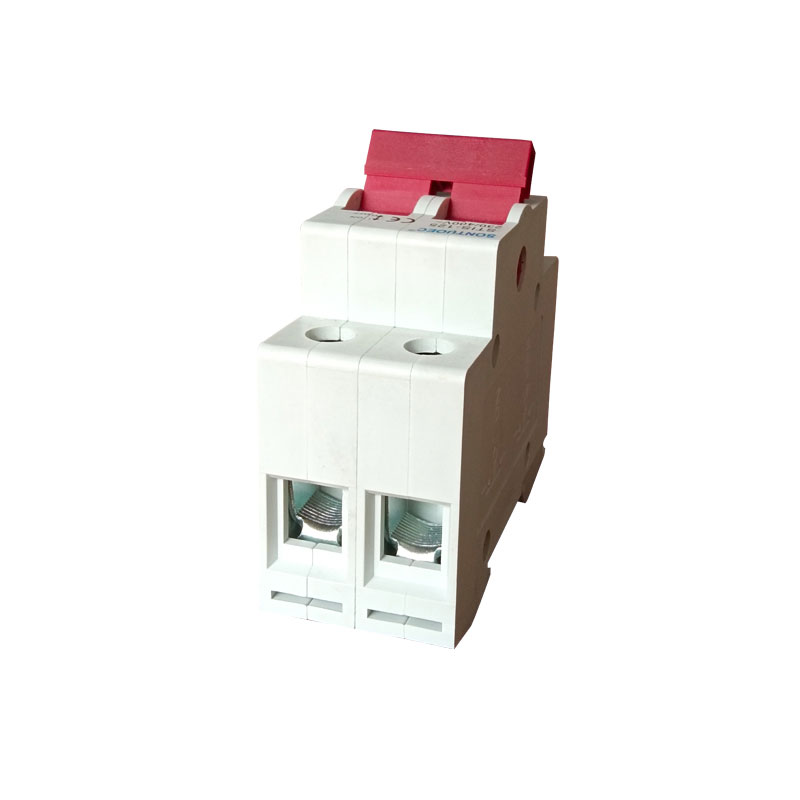

STIS-125 Isolator Switch

Senario aplikasi

Penyimpanan siri digunakan secara meluas dalam pelbagai sistem elektrik, termasuk tetapi tidak terhad kepada: sistem kuasa: di loji kuasa, pencawang dan sistem kuasa lain, pemecatan siri digunakan untuk mengasingkan, segmen atau menyambungkan litar voltan tinggi. Dan sistem bangunan lain, siri suis putus biasanya dipasang di dalam kotak pengedaran, yang digunakan untuk mengawal litar.

Langkah berjaga -jaga untuk pemilihan dan penggunaan

1. Pemilihan:

Apabila memilih suis isolator siri STIS-125, anda perlu mempertimbangkan voltan yang diberi nilai dan arus litar yang dinilai, persekitaran penggunaan (mis., Dalaman, luaran, letupan-bukti, dan lain-lain), serta cara operasi (mis., Manual, bermotor, dan lain-lain) dan faktor lain.

2. PENGGUNAAN UNTUK Kegunaan:

Sebelum mengendalikan suis putus, pastikan litar terputus atau dalam keadaan tidak beban.

Semasa operasi, perhatikan peraturan keselamatan elektrik yang berkaitan dan prosedur operasi.

Secara kerap memeriksa dan menyelenggara suis pemotongan untuk memastikan operasi dan keselamatan yang normal.
