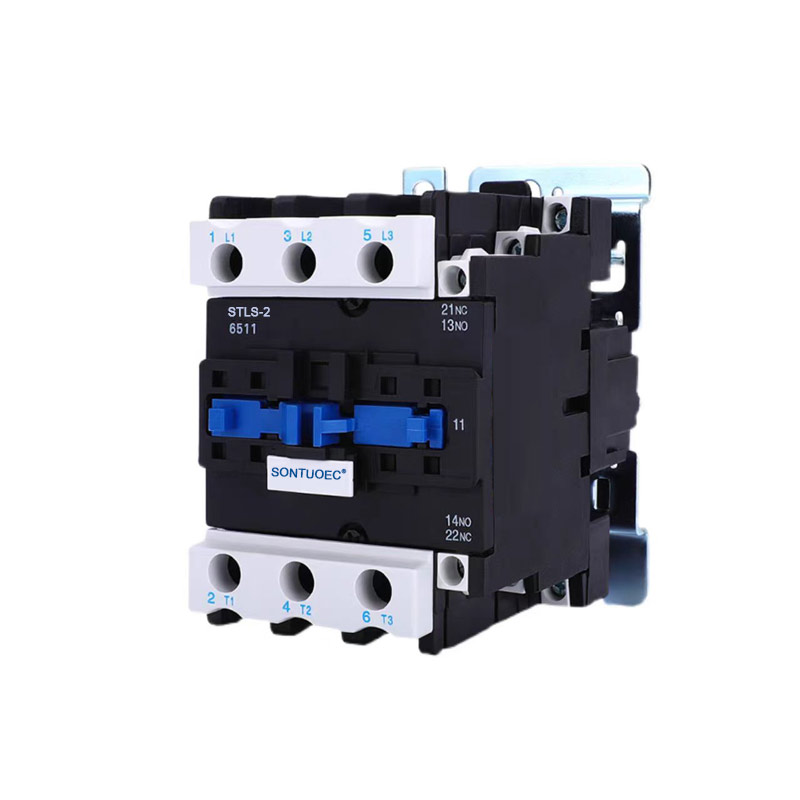

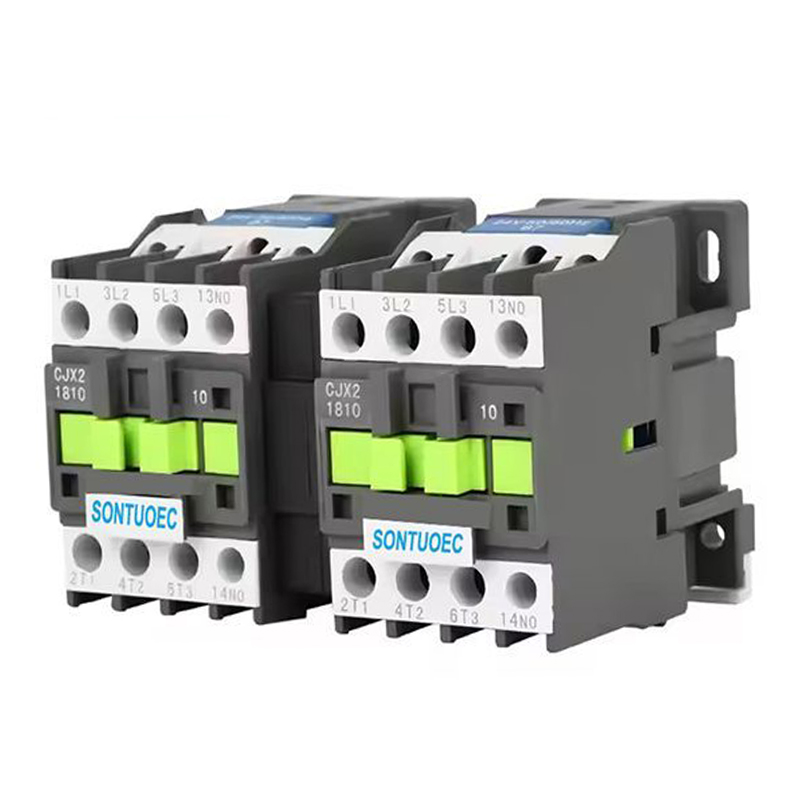

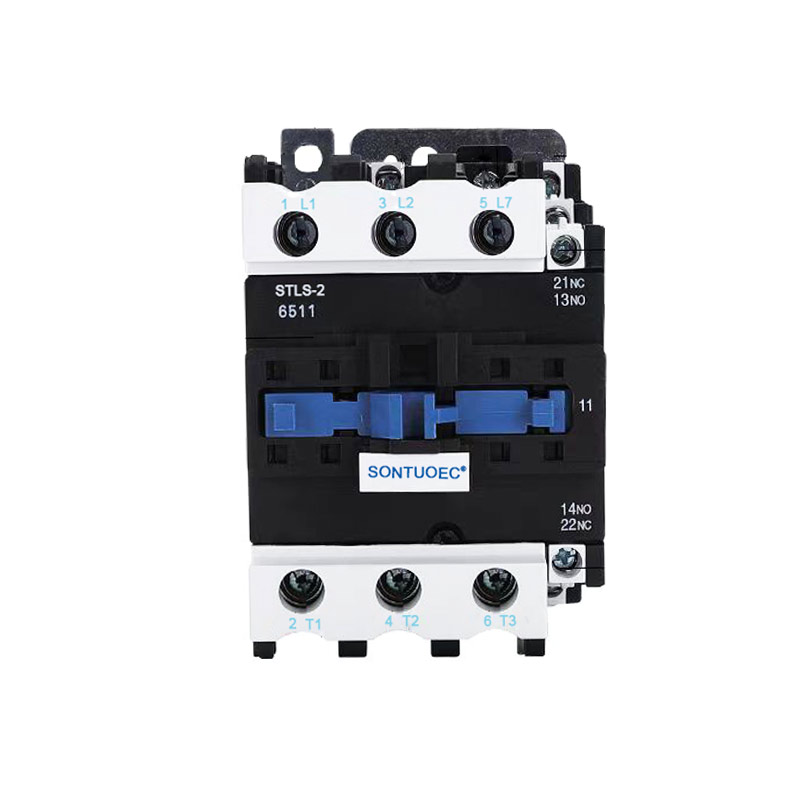

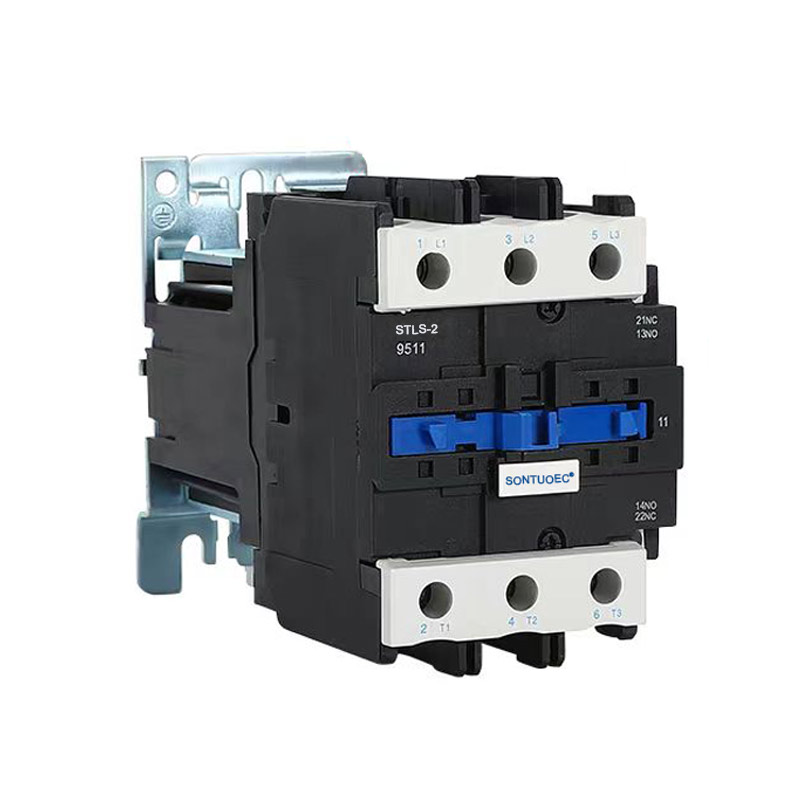

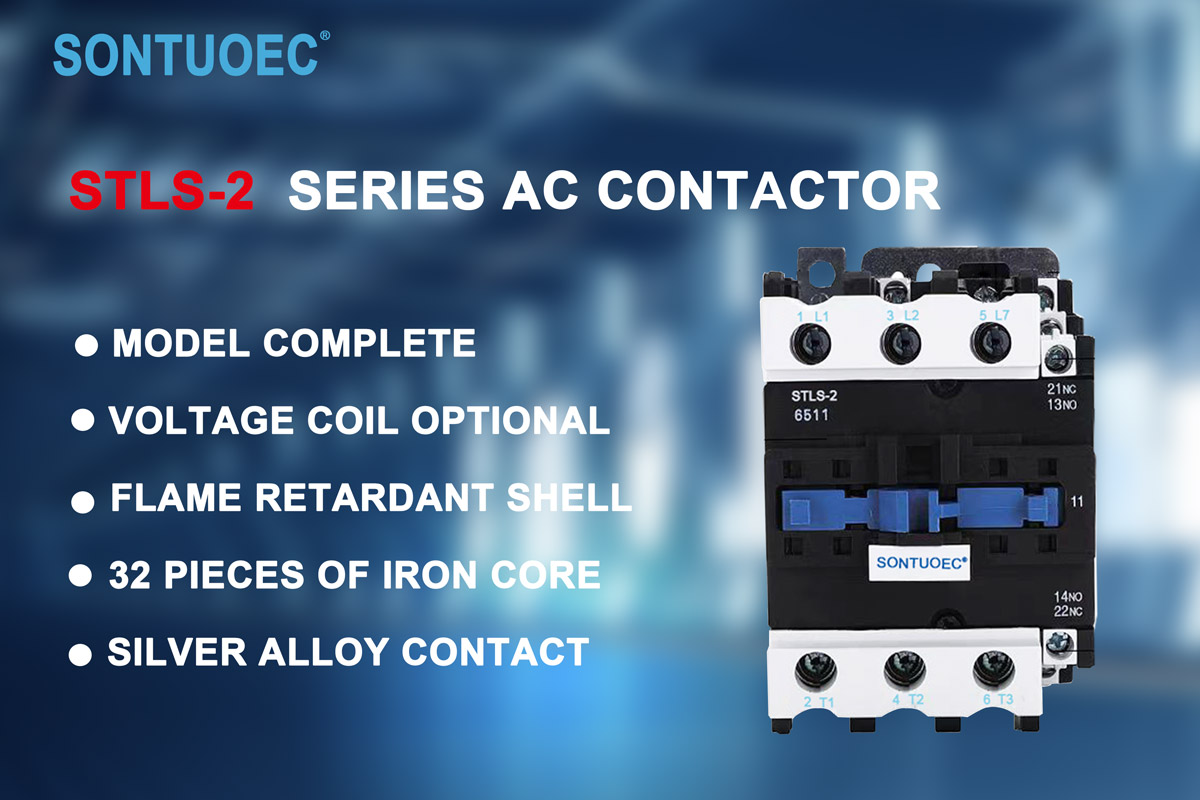

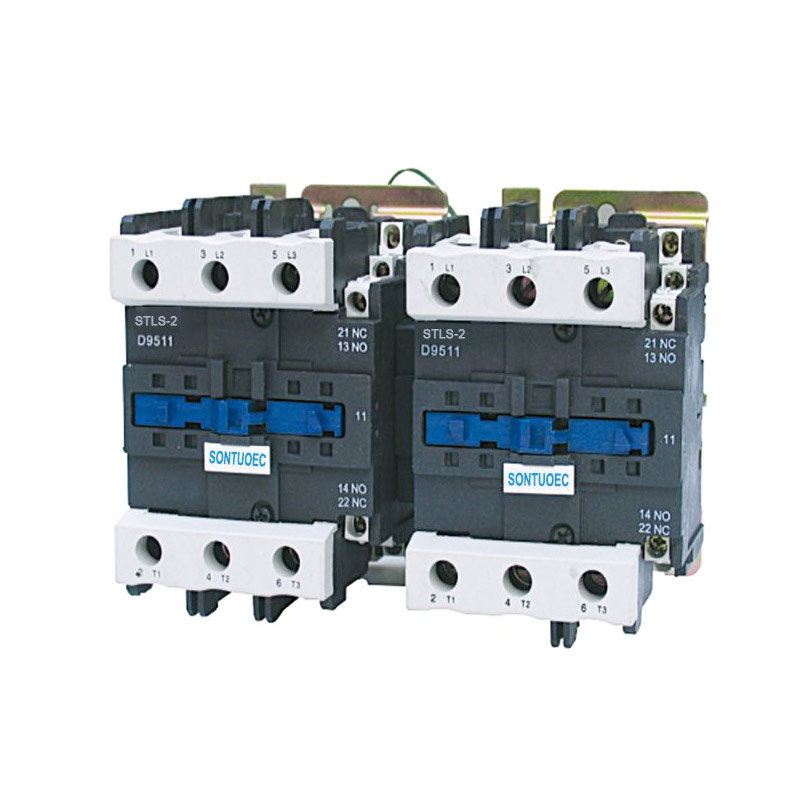

STLS-2 (CJX2) Siri Mekanikal Interlocking Contactor

STLS-2 (CJX2) Siri Siri Interlocking Contactor sesuai untuk digunakan dalam litar sehingga voltan yang dinilai 660V AC 50Hz, semasa 620A, untuk mengawal motor yang boleh ditukar. Peranti interlocking mekanikal ini memastikan perubahan hubungan kedua -dua kenalan boleh tukar. Ia mematuhi piawaian IEC60947-4-1.

Model:STLS-2(CJX2)

Hantar Pertanyaan

Penerangan Produk

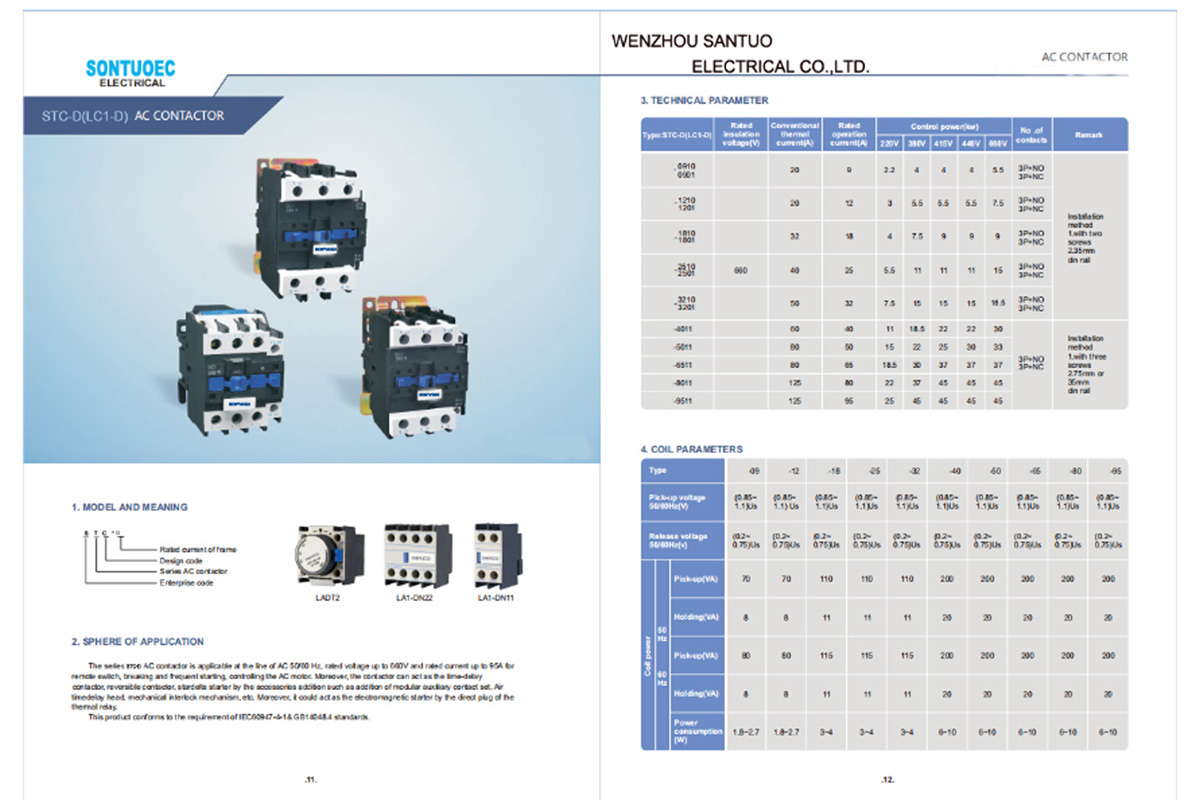

Jenis		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Voltan insulatio yang dinilai		660	660	660	660	660	660	660	660	660	660
Thermal konvensional		20	24	32	40	50	60	75	80	110	125
semasa		20	24	32	40	50	60	75	80	110	125
Operasi dinilai		9	12	16	25	32	40	50	63	80	95
semasa		9	12	16	25	32	40	50	63	80	95
dikawal	220v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
kuasa (kw)	380v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	35	37	45	45
	440v	4	5.5	9	11	15	22	30	37	45	45
	660v	5.5	7.5	10	15	18.5	30	33	37	45	45

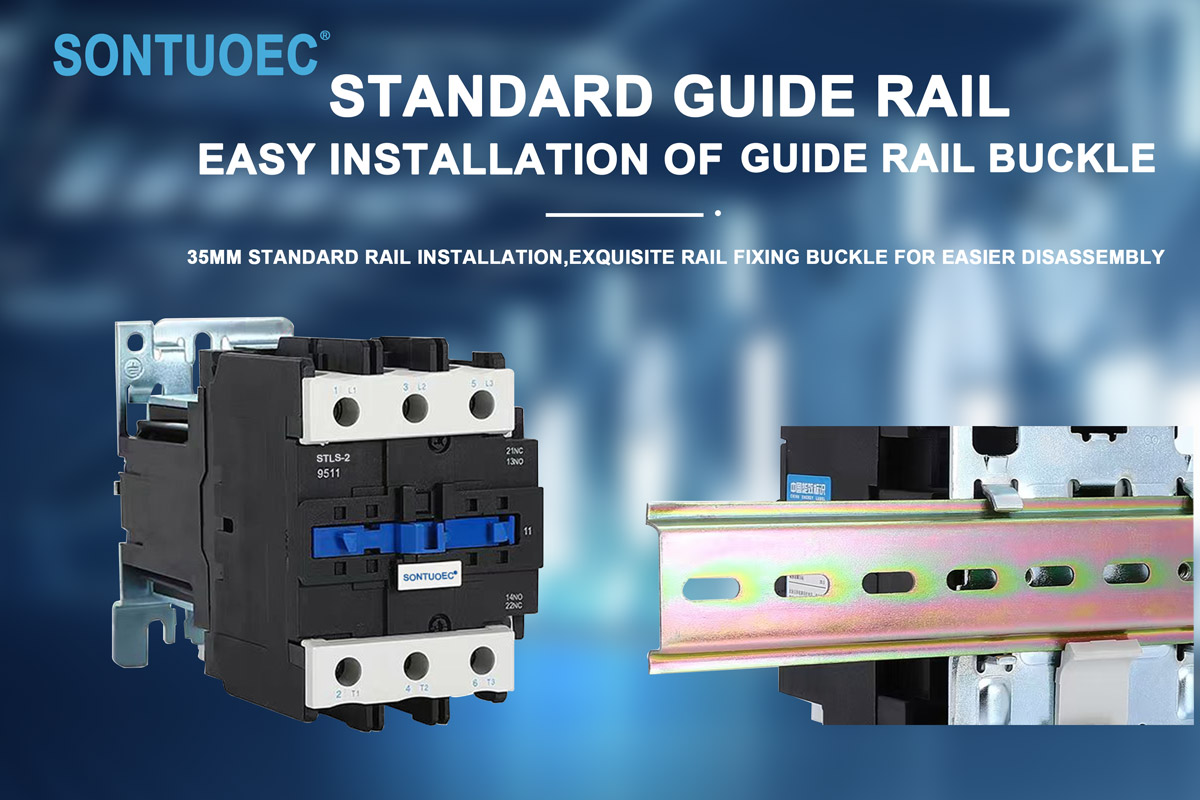

Nota		Pemasangan					Pemasangan
		geganti boleh menggunakan dua skru					Relay boleh tiga
		dan juga menggunakan 35mm					skru dan juga menggunakan
		rel pemasangan					Pemasangan 75mm atau 35mm
							kereta api

Struktur dan ciri -ciri

Struktur:

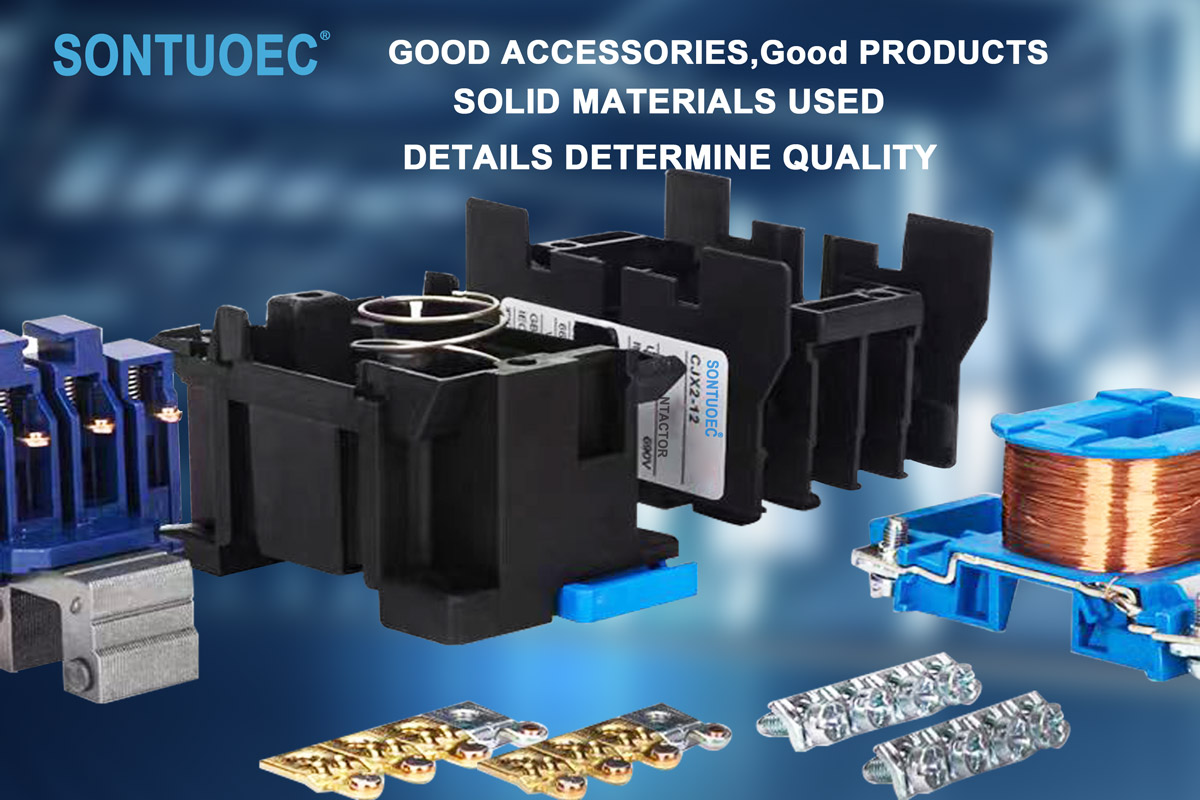

3P Contactor AC biasanya terdiri daripada sistem elektromagnet (termasuk gegelung, teras, dan lain -lain), sistem hubungan (termasuk kenalan utama dan kenalan tambahan), peranti pemadam arka dan shell dan bahagian lain. Antaranya, hubungan utama digunakan untuk membawa arus yang tinggi, dan hubungan tambahan digunakan untuk merealisasikan penghantaran dan maklum balas isyarat kawalan.

Ciri -ciri:

Dengan tiga kenalan bebas, ia dapat mengawal kuasa tiga fasa dan satu garis sifar pada masa yang sama.

Sistem hubungan diperbuat daripada bahan berkualiti tinggi dengan kekonduksian yang baik dan rintangan haus.

Sistem elektromagnet mempunyai daya sedutan yang mencukupi untuk melibatkan diri dan melepaskan kenalan.

Peranti pemadam arka dapat memadamkan arka yang dihasilkan dengan berkesan apabila kenalan diputuskan, melindungi kenalan dari kerosakan.

STLS-2 (CJX2) Siri Siri Interlocking Contactor sesuai untuk digunakan dalam litar voltan yang diberi nilai sehingga 660V AC 50Hz atau 60Hz, dinilai semasa sehingga 95A, untuk membuat & memecahkan, kerap bermula & mengawal motor AC. Dikombinasikan dengan blok hubungan tambahan, kelewatan pemasa & peranti interlocking dan lain-lain, ia menjadi penangguhan penangguhan, kontemporasi interlocking mekanikal, starter star-delta. Dengan relay haba, ia digabungkan ke dalam starter elektromagnet. Kenalan dihasilkan mengikut IEC 60947-1.

Prinsip operasi

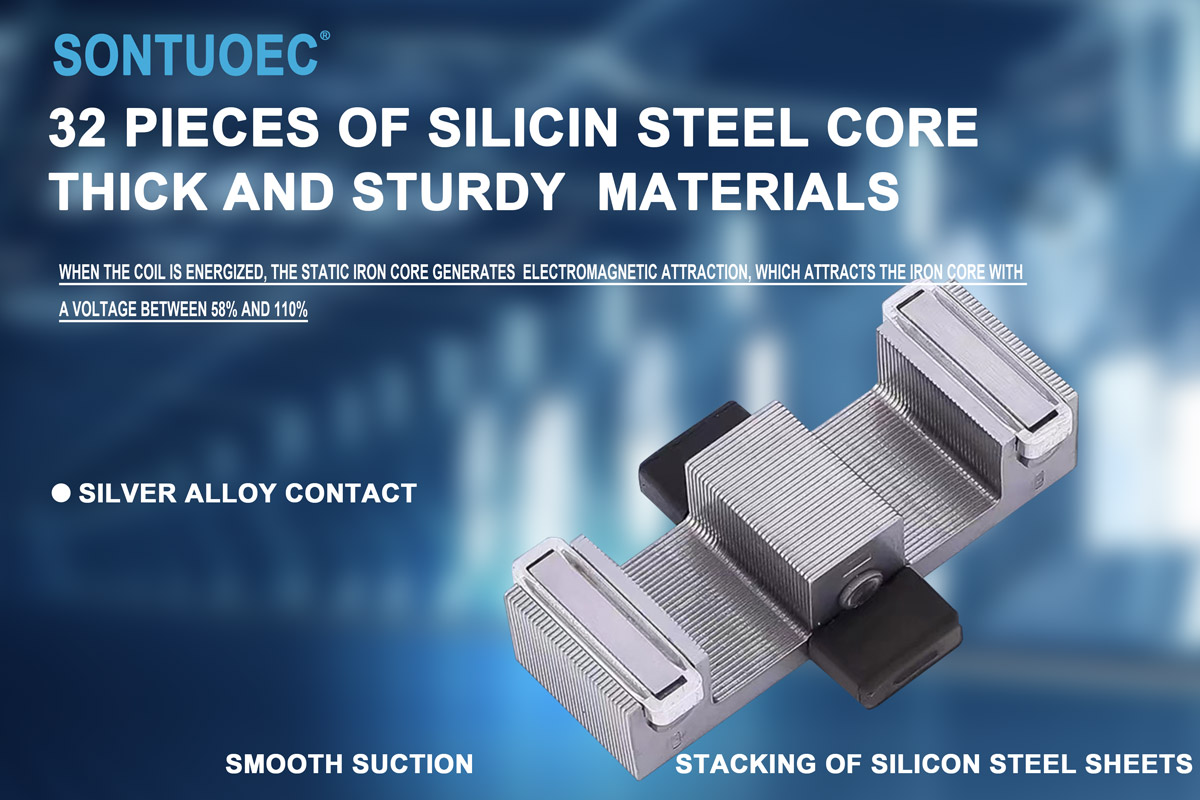

Apabila gegelung penghubung 3p AC bertenaga, teras besi menghasilkan magnet dan menarik sistem hubungan untuk ditutup, dengan itu menghubungkan bekalan kuasa tiga fasa dan wayar sifar. Apabila gegelung de-energized, terasnya kehilangan magnetnya dan sistem sentuhan memisahkan di bawah tindakan musim bunga, dengan itu melepaskan bekalan kuasa tiga fasa dari garis sifar. Dengan cara ini, penghubung 3P AC dapat merealisasikan kawalan jauh beban elektrik.

Senario aplikasi

3P Contactor AC digunakan secara meluas dalam pelbagai sistem kuasa yang perlu mengawal kuasa tiga fasa dan satu garis sifar pada masa yang sama, seperti:

Bidang Automasi Perindustrian: Digunakan untuk mengawal operasi Motor, berhenti dan terbalik.

Sistem Kuasa: Digunakan untuk merealisasikan kawalan jauh dan perlindungan sistem kuasa.

Bangunan Automasi: Digunakan untuk mengawal permulaan dan perhentian pencahayaan, penghawa dingin dan peralatan lain.
