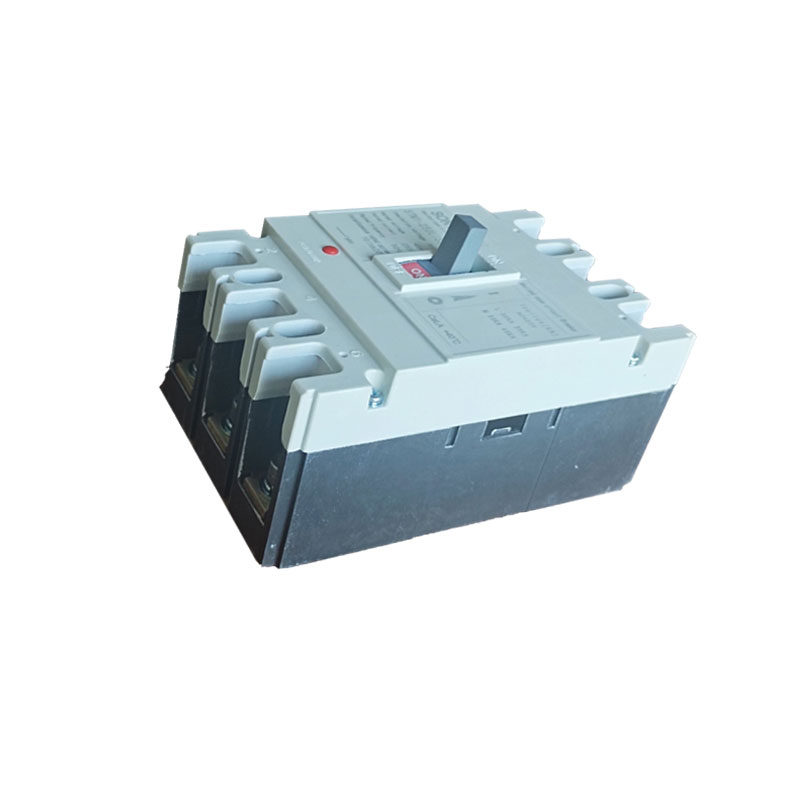

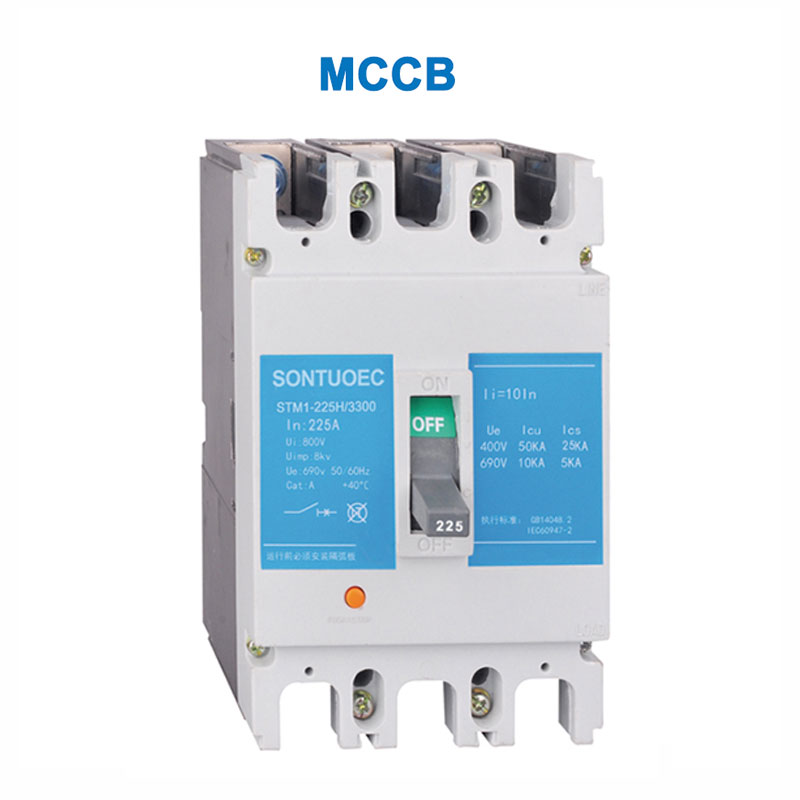

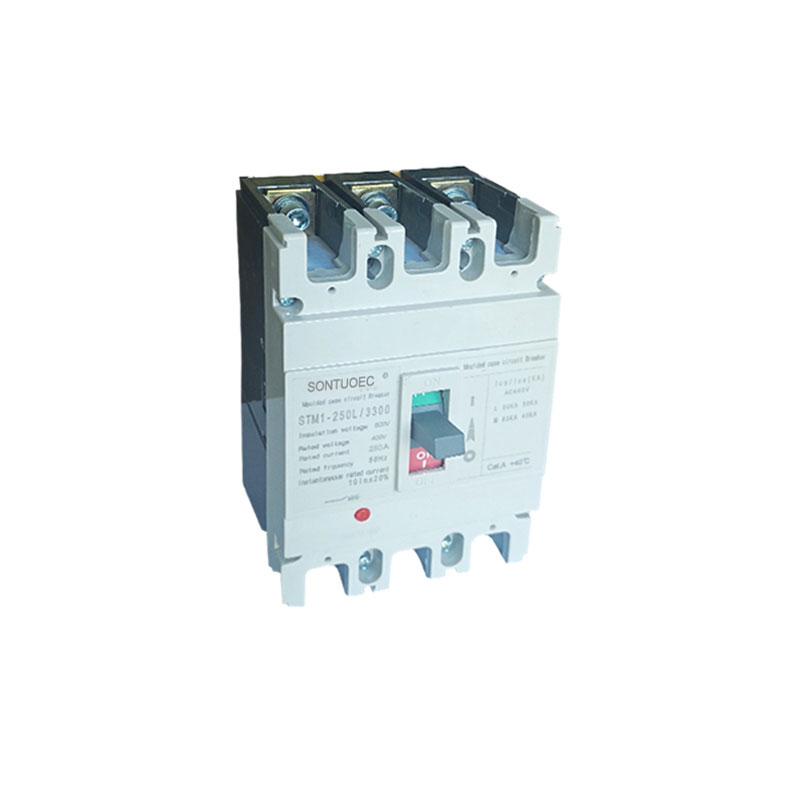

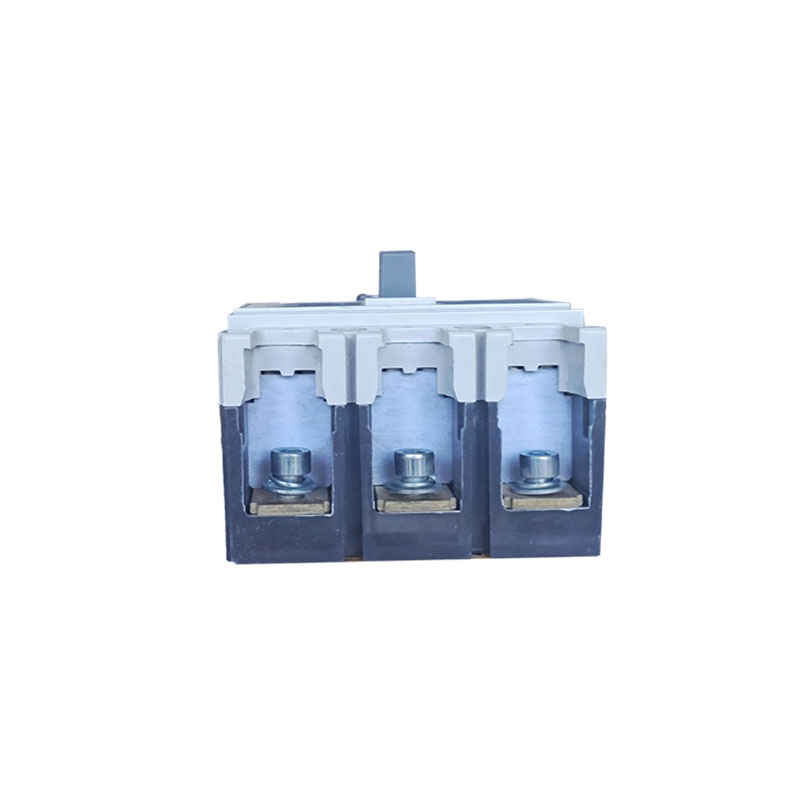

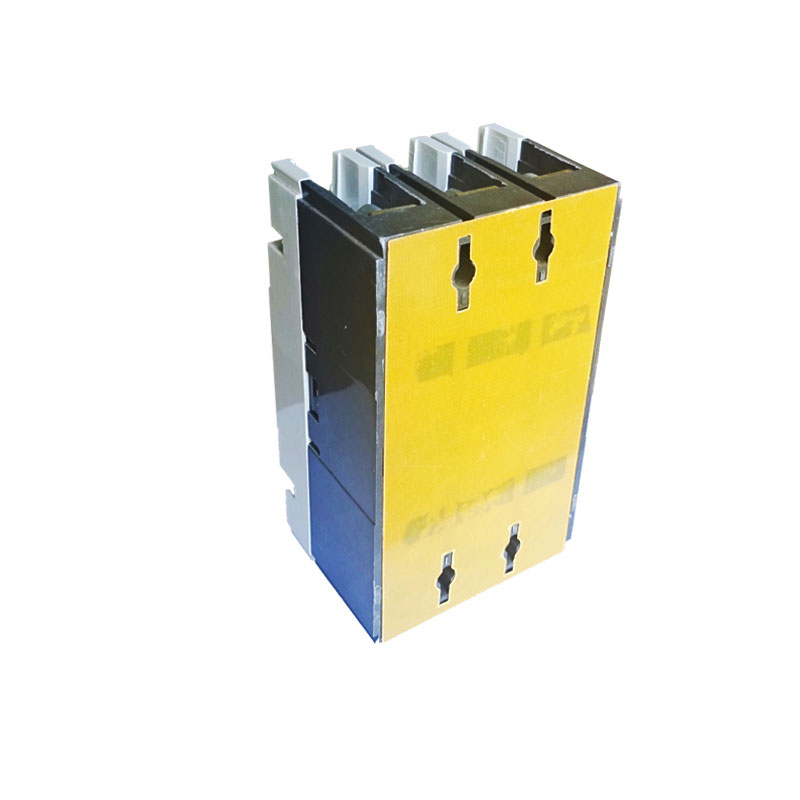

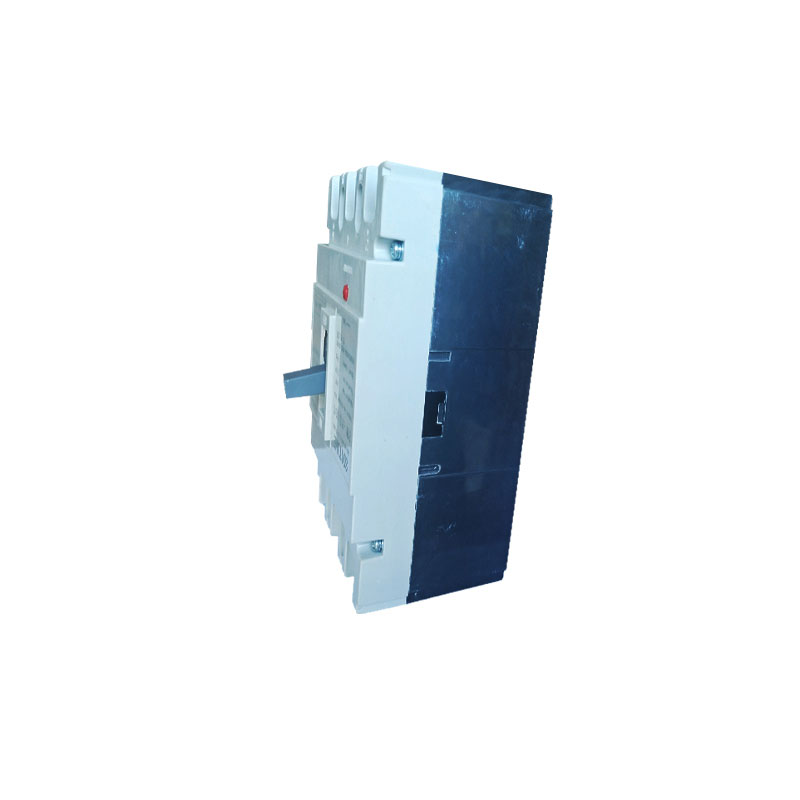

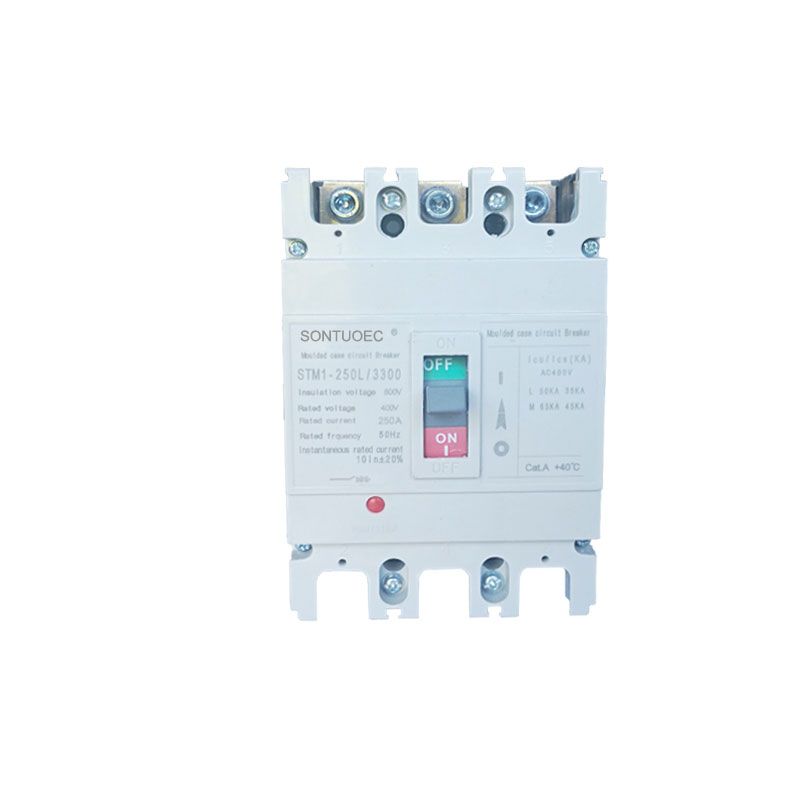

Pemutus litar kes yang dibentuk oleh STM1

Pemutus litar kes STM1 dibentuk, MCCB, nama penuh adalah pemutus litar kes yang dibentuk. Ia adalah peranti keselamatan elektrik dengan perlindungan, litar pintas dan perlindungan bawah tanah, digunakan secara meluas dalam sistem pengedaran kuasa di kawasan perindustrian, komersial dan kediaman. Pemutus litar kes yang dibentuk adalah alat keselamatan elektrik yang penting dengan fungsi seperti beban, litar pintas dan perlindungan undervoltage. Dengan memahami prinsip kerja, ciri -ciri, senario aplikasi, dan kaedah pemilihan dan pemasangan, anda boleh menggunakan dan mengekalkan pemutus litar kes STM1 untuk memastikan operasi sistem elektrik yang selamat.

Model:STM1-250

Hantar Pertanyaan

Penerangan Produk

Spesifikasi

Jenis	Arus bingkai (LNM)	Arus dinilai (a)	Voltan kerja yang dinilai (V)	Voltan penebat yang dinilai	Dibatalkan mengehadkan kelulusan litar pintas KA 400V	Keupayaan pemutus litar pintas yang diberi nilai KA 400V	Dimensi Garis Besar			Pemasangan dimensi

							L	W 3P/4P	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690v	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690v	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690v	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690v	42	35	270	182/240	110	58	200	Φ7
STM1-630m					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630,700,800	AC 400V	690v	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Fungsi utama pemutus litar kes STM1 yang dibentuk

Perlindungan beban: Apabila arus dalam litar melebihi nilai nilai pemutus litar kes STM1 yang dibentuk, ia secara automatik akan memotong litar dalam tempoh yang ditetapkan untuk mengelakkan litar dan peralatan dari terlalu panas, dengan itu mengelakkan kebakaran dan kerosakan.

Perlindungan litar pintas: Apabila litar pintas berlaku dalam litar, pemutus litar kes yang dibentuk oleh STM1 dengan cepat akan memotong litar untuk mengelakkan arus litar pintas daripada menyebabkan kerosakan serius ke litar dan peralatan.

Perlindungan Undervoltage (beberapa pemutus litar kes STM1 yang dibentuk mempunyai fungsi ini): Apabila voltan bekalan kuasa dikurangkan ke tahap tertentu, pemutus litar kes yang dibentuk oleh STM1 akan memotong litar untuk mengelakkan peralatan daripada rosak atau tidak berfungsi kerana operasi di bawah voltan rendah.

STM1 Molded Case Circuit Breakers

Prinsip pengoperasian pemutus litar kes yang dibentuk oleh STM1

Pemutus litar kes yang dibentuk oleh STM1 mengandungi pengesan perjalanan magnet atau elektronik haba dalaman untuk mengesan perubahan semasa dan voltan dalam litar. Apabila arus atau voltan tidak normal, penyerang mencetuskan mekanisme tersandung pemutus litar kes yang dibentuk oleh STM1, menyebabkannya cepat memotong litar.

1. PENGURUS MAGNETIK: Ia menggunakan haba yang dihasilkan apabila semasa melewati konduktor untuk mencetuskan perjalanan. Apabila arus terlalu tinggi, konduktor memanaskan, menyebabkan bimetal di dalam penyerang magnet terma untuk membongkok, dengan itu mencetuskan mekanisme tersandung.

2. Penyerang Elektronik: Ia menggunakan komponen elektronik untuk mengesan perubahan semasa dan voltan dan mengawal tindakan mekanisme yang tersandung. Apabila kelainan dikesan, penyerang elektronik menghantar isyarat kepada mekanisme tersandung untuk memotong litar.

Ciri -ciri pemutus litar kes STM1

Kapasiti pecah tinggi: Pemutus litar kes STM1 yang dibentuk mempunyai kapasiti pemecahan litar pintas yang tinggi, yang dapat dengan cepat memotong litar apabila litar pintas berlaku dan melindungi keselamatan litar dan peralatan.

Fungsi Perlindungan Pelbagai: Sebagai tambahan kepada fungsi perlindungan asas dan litar pintas, beberapa pemutus litar kes STM1 juga mempunyai fungsi tambahan seperti perlindungan undervoltage dan perlindungan kesalahan tanah.

Mudah dipasang dan diselenggarakan: pemutus litar kes STM1 yang dibentuk biasanya menggunakan reka bentuk modularized, yang mudah dipasang dan diselenggara, dan sesuai untuk pelbagai sistem pengedaran kuasa.

Kebolehpercayaan yang tinggi: Pemutus litar kes STM1 telah diuji dengan ketat dan diperakui untuk mempunyai kebolehpercayaan dan kestabilan yang tinggi untuk memastikan operasi sistem elektrik yang selamat.

Senario aplikasi pemutus litar kes STM1

Pemutus litar kes yang dibentuk STM1 digunakan secara meluas dalam sistem pengedaran kuasa dalam sektor perindustrian, komersial dan kediaman sebagai sama ada suis utama atau suis cawangan litar. Mereka biasanya dipasang di dalam kotak pengedaran, kabinet pengedaran atau kabinet kawalan untuk melindungi litar dan peralatan dari kerosakan yang disebabkan oleh arus dan voltan yang tidak normal.
