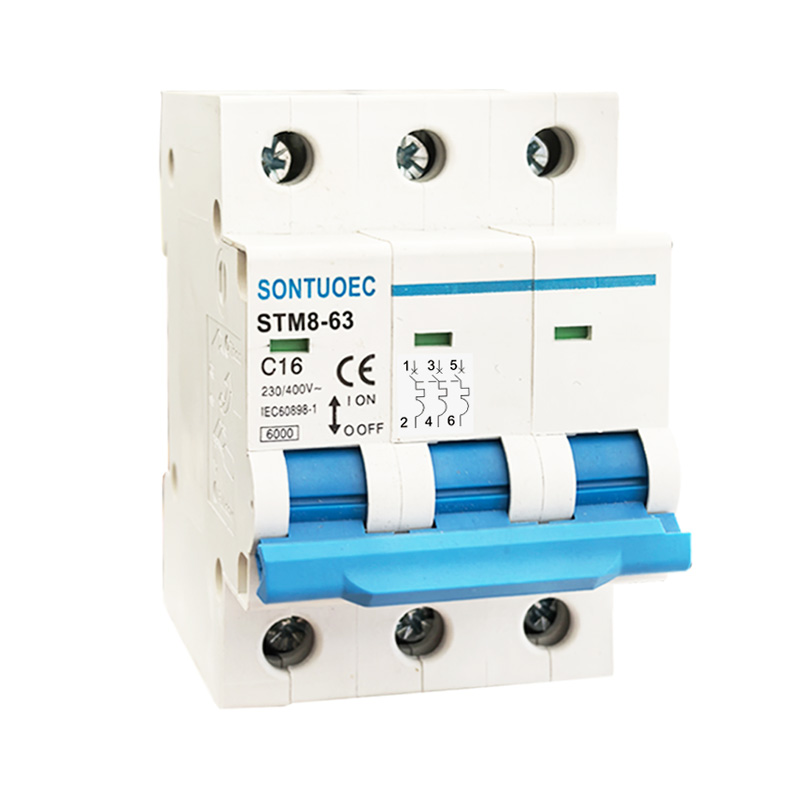

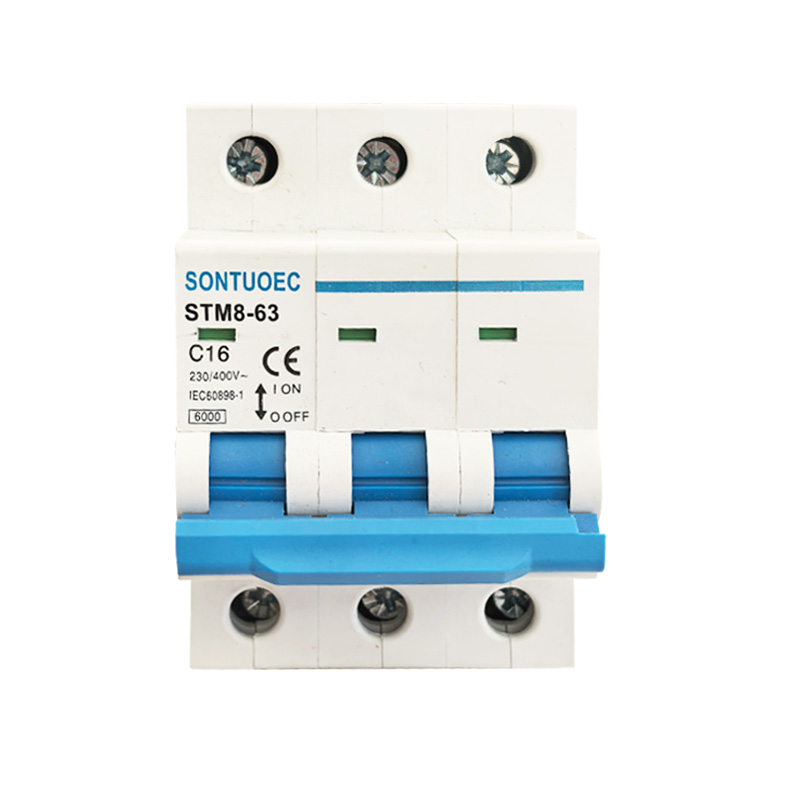

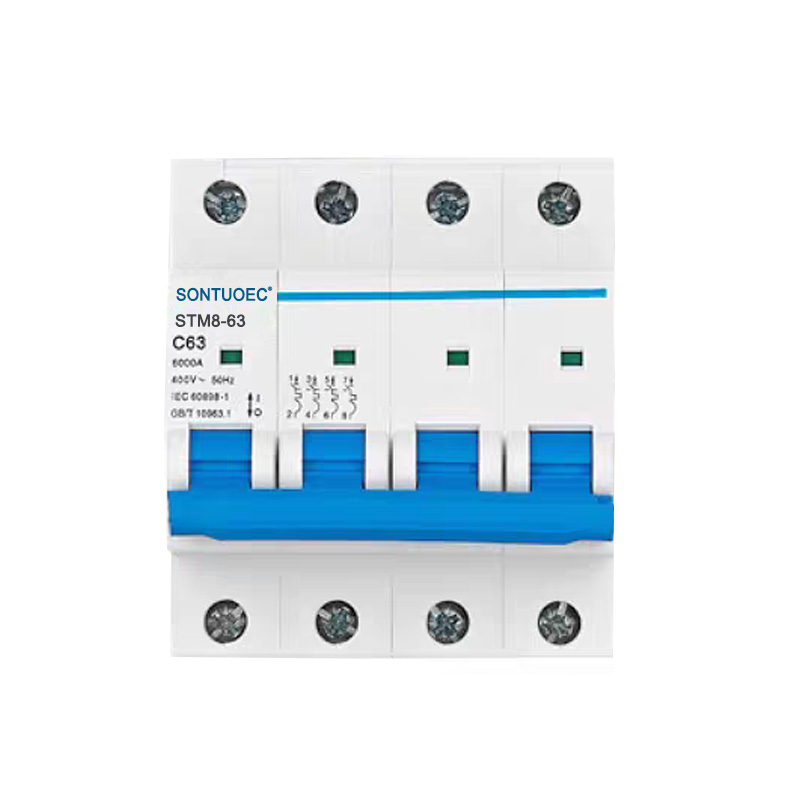

STM8-63 pemutus litar mini 6ka 1p 2p 3p 4p 16a 230/400v

SONTUOEC is one of the Chinese suppliers/manufacturers specializing in the production of various small electrical appliances Stm8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16A 230/400V has the features of structure advanced, performance reliable, breaking capacity high, appearance elegant and its shell and parts are made of material with impact resistance, strong flame-retardant feature. It is suitable to power system of AC 50/60Hz, rated voltage of 230/400V, and rated current up to 63A. It is mainly applied at office building, residence, for lighting, power distribution and overload and short circuit protection of equipment. Normally, it also can be used as the not frequent transfer of power system. It conforms to the standards IEC60898-1.

Model:STM8-63

Hantar Pertanyaan

Penerangan Produk

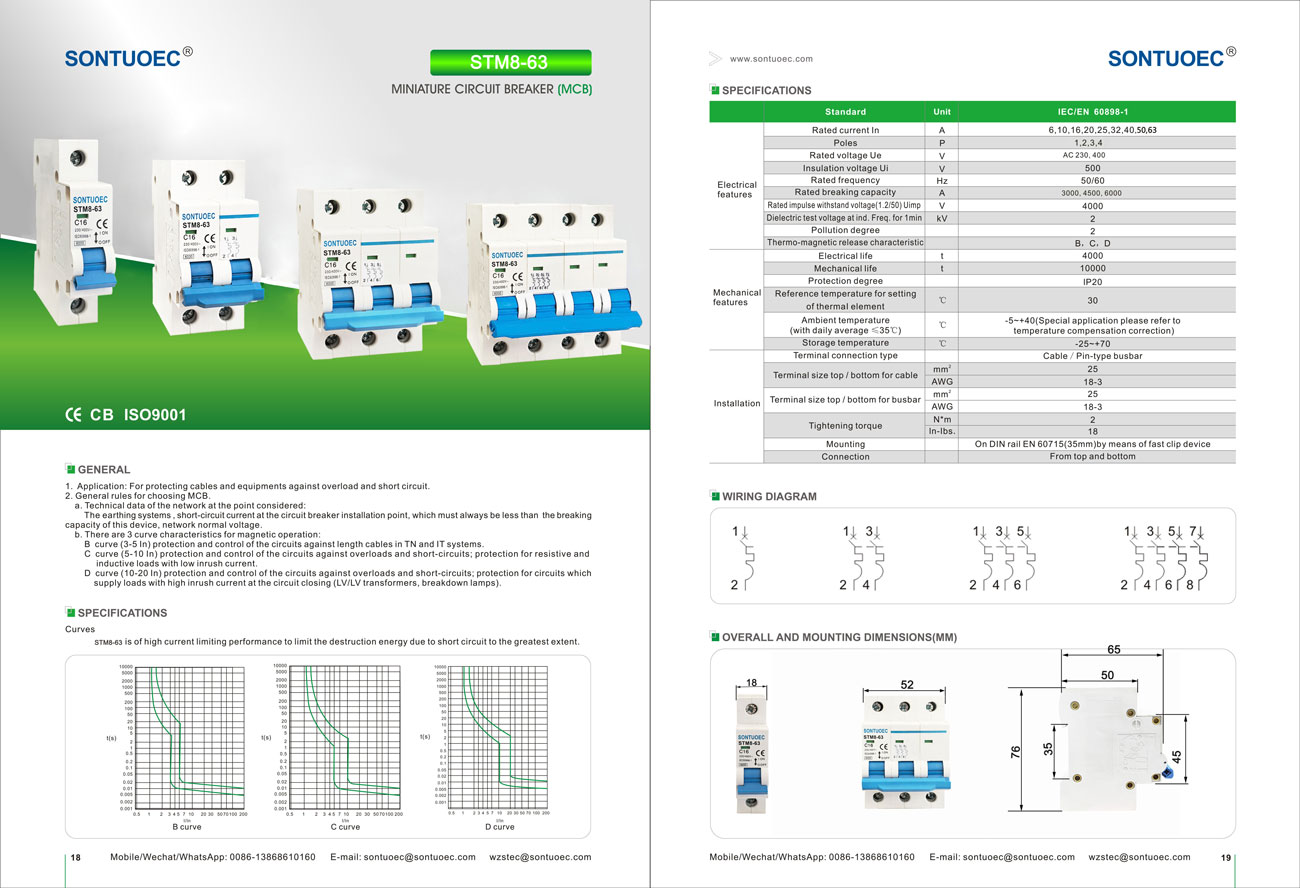

Spesifikasi:

	Standard		IEC/EN 60898-1
Ciri -ciri elektrik	Dinilai semasa dalam	A	1,2,4,6,10,16,20,25,32,40,50,63
	Tiang	P	1,2,3,4
	Voltan yang dinilai UE	V	Ac 230, 400
	UI voltan penebat	V	500
	Kekerapan yang dinilai	Hz	50/60
	Kapasiti pemecahan yang dinilai	A	3000, 4500, 6000
	Impuls bertahan bertahan voltan (1.2/50) uimp	V	4000
	Voltan ujian dielektrik di ind.freq.for 1 min	Kv	2
	Ijazah Pencemaran		2
	Ciri pelepasan thermo-magnet		B, C, d
Ciri -ciri mekanikal	Elektrik hidup	t	4000
	Kehidupan mekanikal	t	10000
	Ijazah perlindungan		IP20
	Suhu rujukan untuk menetapkan	ºC	30
	elemen haba	ºC	30
	Suhu ambien	ºC	-5 ~+40 (istimewa Permohonan sila rujuk
	(Dengan purata harian ≤35ºC)	ºC	suhu pembetulan pampasan)
	Suhu penyimpanan	ºC	-25 ~+70
Pemasangan	Terminal Jenis Sambungan		Kabel/pin-jenis Busbar
	Saiz terminal atas/bawah untuk kabel	mm²	25
	Saiz terminal atas/bawah untuk kabel	Awg	18 Mac
	Saiz terminal atas/bawah untuk Busbar	mm²	25
	Saiz terminal atas/bawah untuk Busbar	Awg	18 Mac
	Mengetatkan tork	N^*m	2
	Mengetatkan tork	Dalam lbs	18
	Pemasangan		pada Din Rail EN 60715 (35mm) dengan menggunakan peranti klip pantas
	Sambungan		Dari atas dan bawah

Fungsi utama pemutus litar kecil STB1-63

1. Perlindungan Muat turun: Apabila arus dalam litar melebihi nilai nilai MCB, pemutus litar kecil STM8-63 6KA 1P 2P 3P 4P 16A 230/400V secara automatik akan memotong litar dalam tempoh yang ditetapkan untuk mencegah litar dan peralatan dari OverHeating.

2. Perlindungan litar litar: Apabila litar pintas berlaku di litar, pemutus litar kecil STB1-63 memotong litar segera untuk mengelakkan arus litar pintas daripada merosakkan litar dan peralatan.

3. Perlindungan Leakage (sesetengah MCB mempunyai fungsi ini): Untuk MCB dengan perlindungan kebocoran, apabila terdapat kebocoran di litar, pemutus litar kecil STB1-63 dengan cepat memotong litar untuk melindungi keselamatan peribadi.

Prinsip operasi MCB

MCB biasanya mengandungi pengesan perjalanan magnet atau elektronik termal di dalam, yang digunakan untuk mengesan perubahan semasa dalam litar. Apabila arus tidak normal, striker mencetuskan mekanisme yang tersandung MCB, menyebabkan litar kecil STB1-63 melangkah cepat memotong litar.

1. Striker magnet: Ia menggunakan haba yang dihasilkan apabila arus melewati konduktor untuk mencetuskan tersandung. Apabila arus terlalu besar, konduktor memanaskan, menyebabkan bimetal di dalam striker magnet terma untuk membengkok, dengan itu mencetuskan mekanisme tersandung.

2. Penyerang Elektronik: Ia menggunakan komponen elektronik untuk mengesan perubahan semasa dan mengawal tindakan mekanisme yang tersandung. Apabila arus yang tidak normal dikesan, penyerang elektronik menghantar isyarat kepada mekanisme tersandung untuk memotong litar.

Senario aplikasi MCB

MCB digunakan secara meluas dalam sistem elektrik di kawasan kediaman, komersial dan perindustrian untuk melindungi litar dan peralatan daripada kerosakan yang disebabkan oleh arus yang tidak normal. Mereka biasanya dipasang di dalam kotak pengedaran, papan suis atau kabinet kawalan dan digunakan sebagai suis utama atau suis cawangan litar.

Pemilihan dan pemasangan MCBS

1.Selection: Apabila memilih MCBS, anda perlu mempertimbangkan faktor -faktor seperti arus yang diberi nilai litar, tahap voltan, ciri -ciri perlindungan, dan sama ada perlindungan kebocoran diperlukan. Ia juga penting untuk memastikan bahawa pemutus litar kecil STB1-63 yang dipilih dengan standard dan peraturan keselamatan elektrik tempatan.

2.Installation: Pemutus litar mini STM8-63 6KA 1P 2P 3P 4P 16A 230/400V harus dipasang dalam persekitaran yang kering dan berventilasi yang bebas daripada gas menghakis dan memastikan ia berwayar dengan betul dan selamat. Semasa pemasangan, peraturan keselamatan elektrik yang berkaitan dan prosedur operasi harus diperhatikan.
