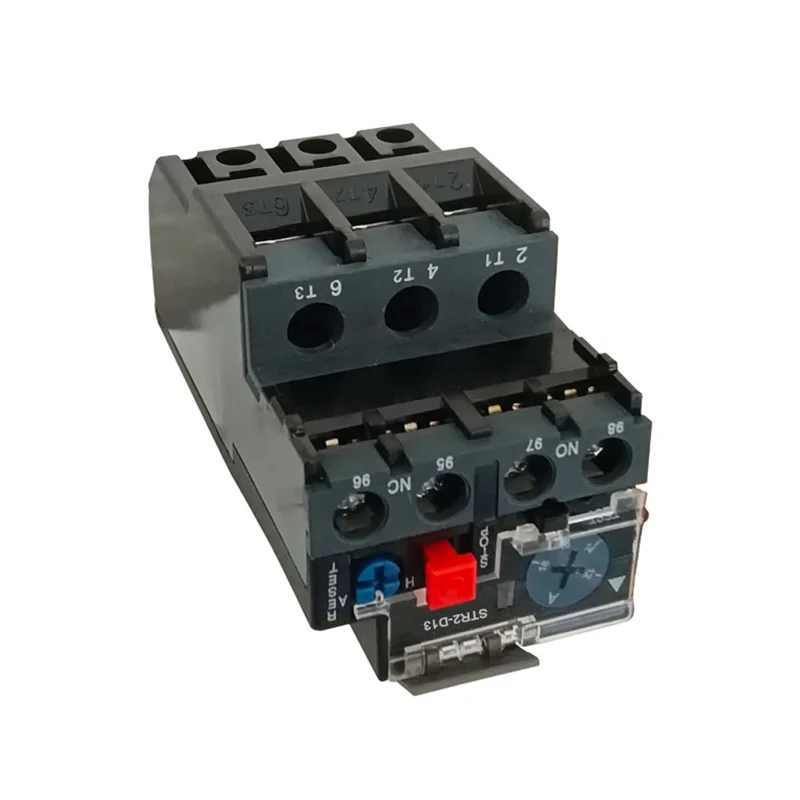

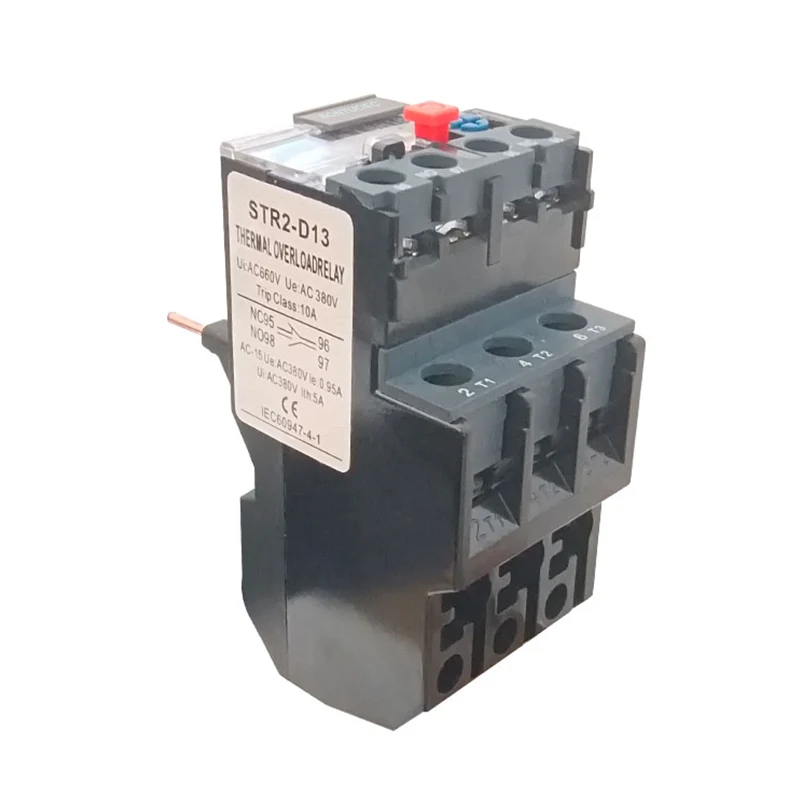

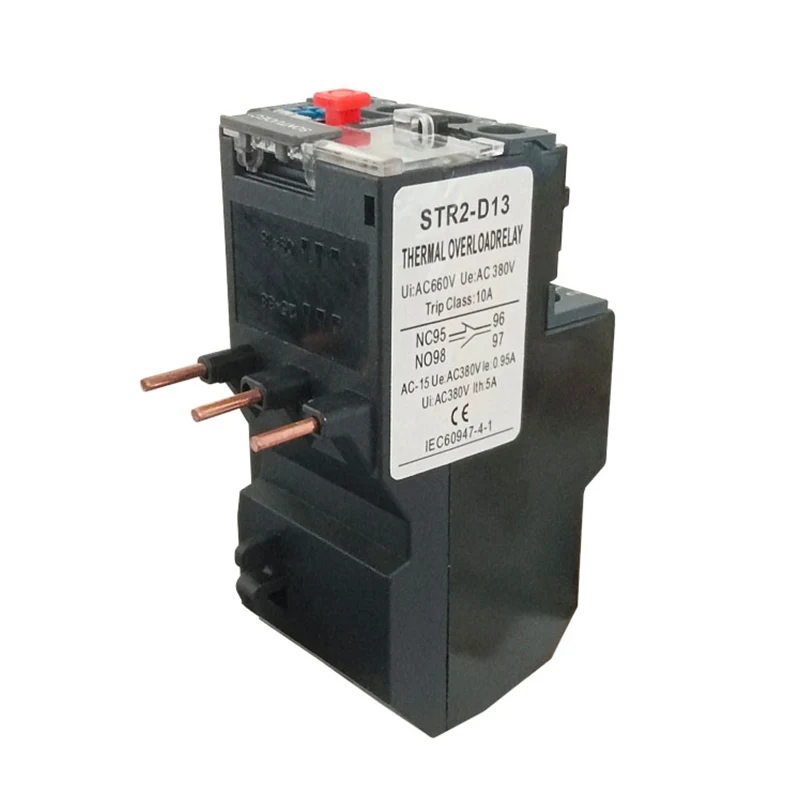

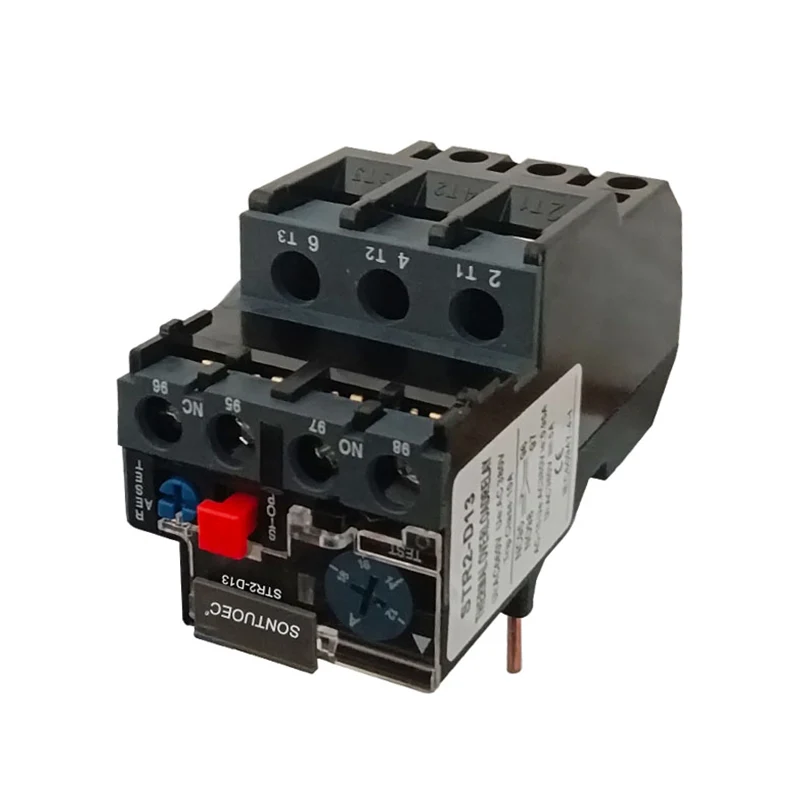

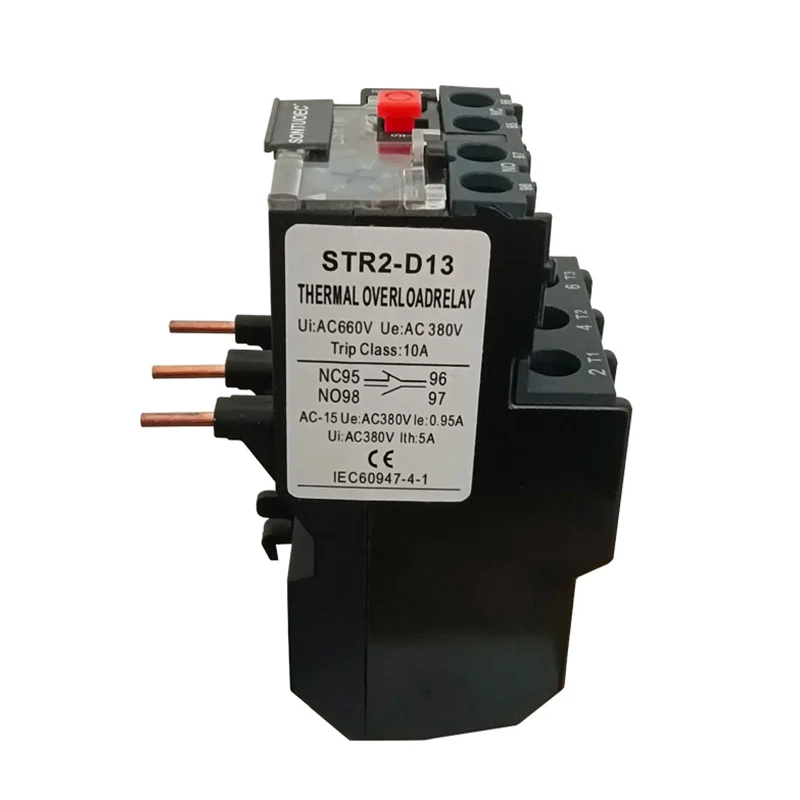

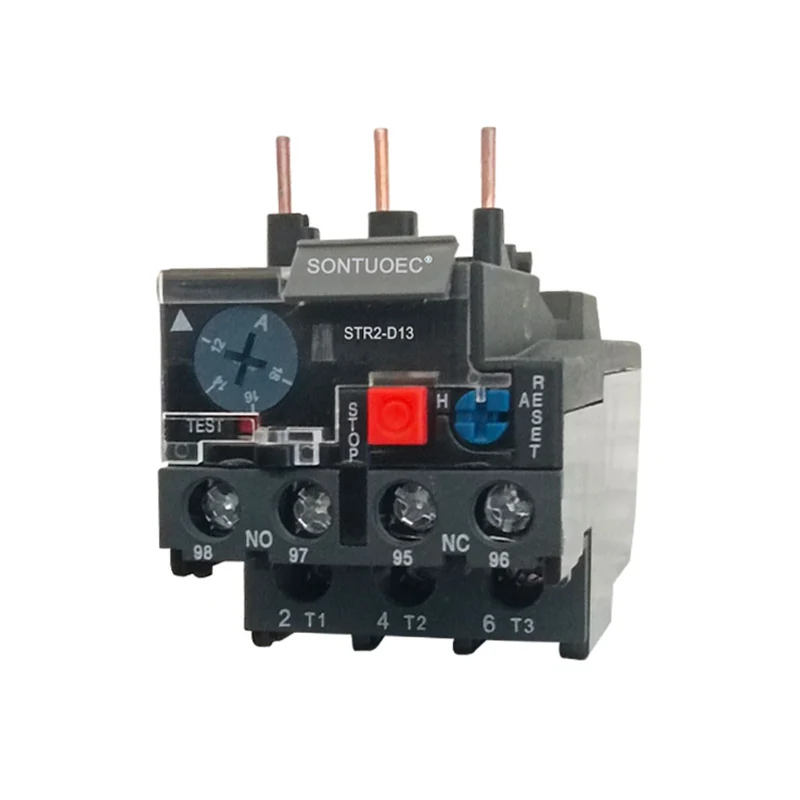

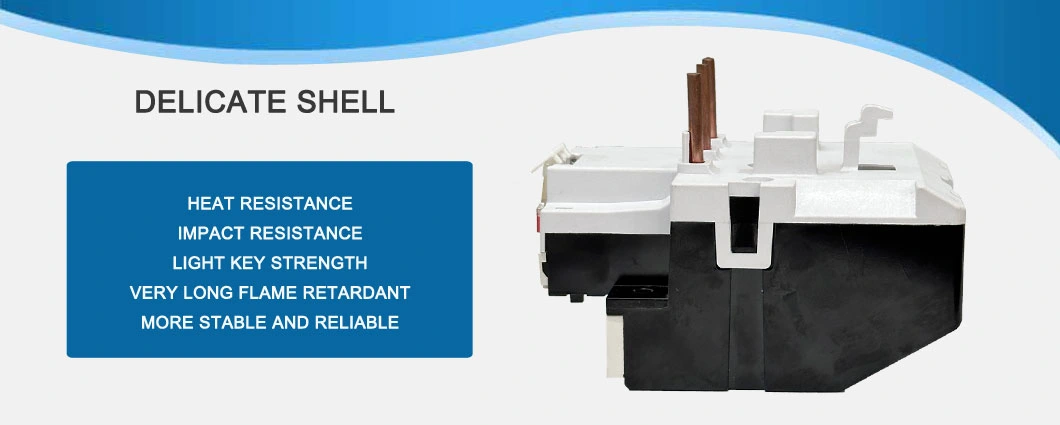

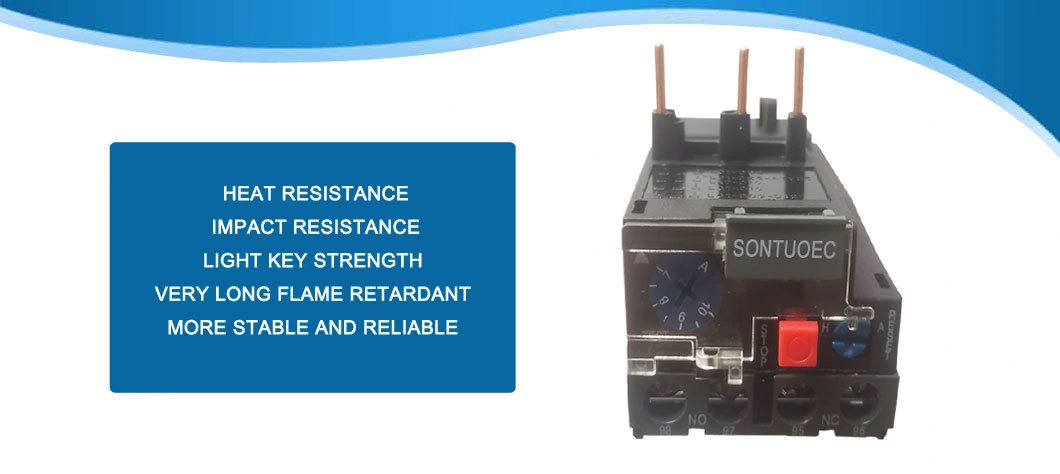

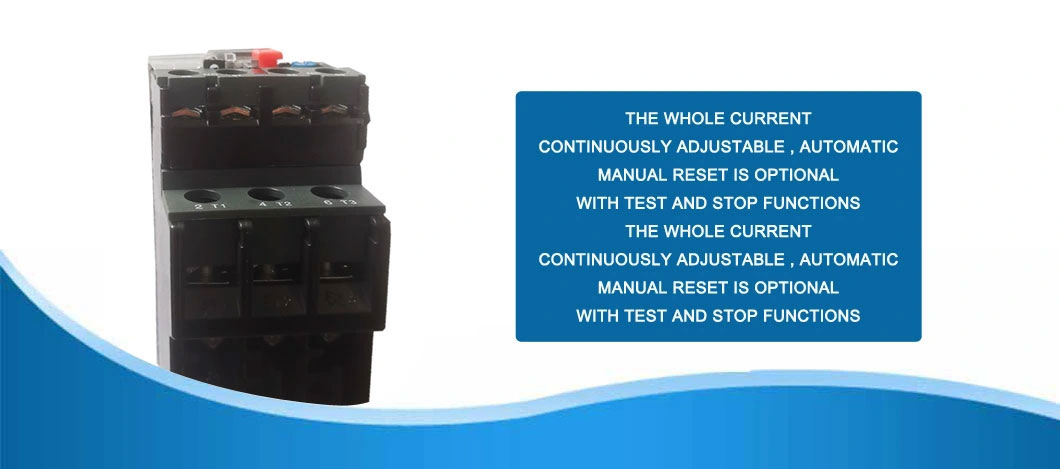

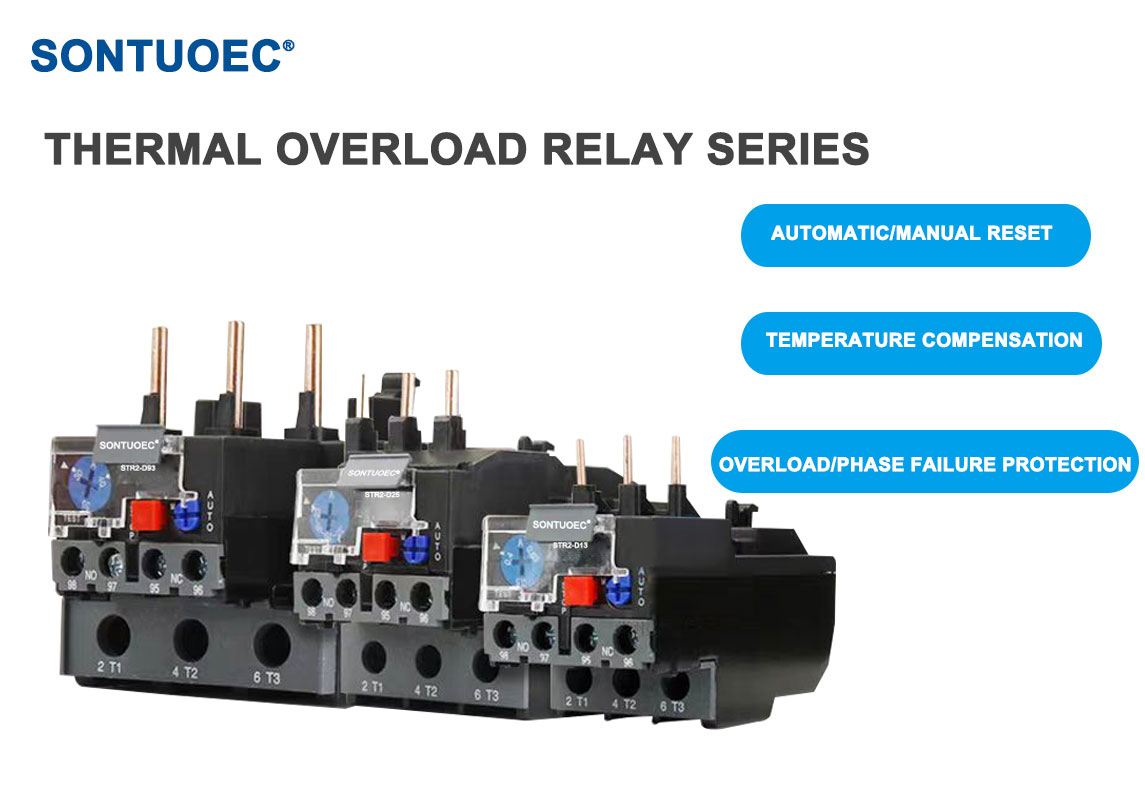

STR2-D13 Relay Thermal

STR2-D13 Relay Thermal adalah penggunaan arus melalui haba yang dihasilkan oleh unsur terma, supaya terdapat koefisien yang berbeza dari pengembangan ubah bentuk lembaran bimetallic, apabila ubah bentuk mencapai jarak tertentu, untuk mempromosikan tindakan rod penyambung, untuk menjadikan litar kawalan terputus, untuk mencapai perlindungan yang lebih besar. Sebagai elemen perlindungan beban motor, STR2-D13 Relay Thermal mempunyai kelebihan saiz kecil, struktur mudah dan kos rendah.

Model:STR2-D13

Hantar Pertanyaan

Penerangan Produk

Spesifikasi:

Nama produk	Relay Overload Thermal
Model	STR2-D13
Bahan	Plastik, komponen elektronik
Hubungan terma	1NO+1NC
Arus termal yang dilancarkan	0.1a-25a
Julat semasa laras (a) menetapkan julat	1A-1.6A
	1.6A-2.5A
	4A-6A
	5.5A-8A
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	Sila perhatikan julat semasa apabila membuat pesanan
ui
Kekerapan	660v
Kelas tersandung	50/60Hz
Jumlah saiz (lebih kurang)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" (LWH）
Warna	Seperti gambar yang ditunjukkan

Parameter Techical Utama

Model	Arus dinilai	Tidak.	Menetapkan julat (a)	Untuk kenalan
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Komposisi dan struktur

STR2-D13 Relay Thermal terutamanya terdiri daripada elemen pemanasan, bimetal, kenalan dan satu set mekanisme penghantaran dan pelarasan. Antaranya, elemen pemanasan adalah sekeping wayar rintangan dengan nilai rintangan kecil, yang disambungkan dalam siri dalam litar utama motor untuk dilindungi; Lembaran bimetal diperbuat daripada dua jenis lembaran logam dengan koefisien yang berlainan pengembangan haba yang dilancarkan dan ditekan bersama -sama, dan apabila arus elektrik melepasi elemen pemanasan, lembaran bimetal akan dibengkokkan kerana haba.

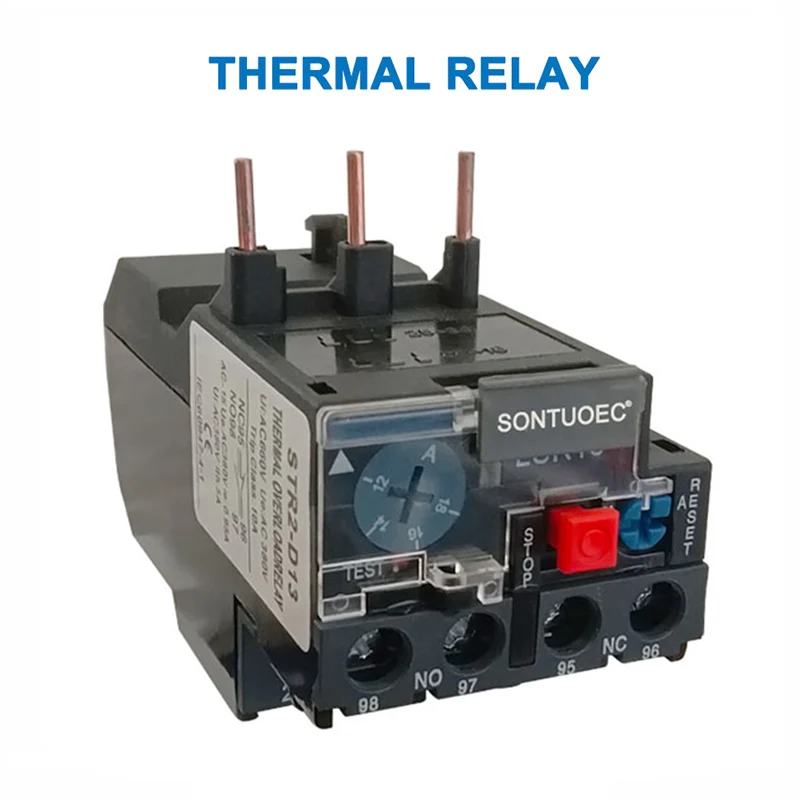

STR2-D13 Thermal Relay

Parameter teknikal

Parameter teknikal utama STR2-D13 relay termal termasuk voltan yang diberi nilai, arus yang diberi nilai, kekerapan nilai dan pembetulan semasa. Antaranya, voltan yang diberi nilai merujuk kepada nilai voltan tertinggi yang relay termal STR2-D13 boleh berfungsi secara normal, umumnya 220V, 380V, 600V, dan sebagainya; Arus yang dinilai merujuk kepada arus melalui relay termal Str2-D13; Kekerapan yang diberi nilai biasanya direka mengikut 45-62Hz; Julat arus yang dinilai menerangkan hubungan antara masa tindakan STR2-D13 termal relay dan kuadrat berkadar songsang semasa di bawah keadaan arus tertentu.

Ciri -ciri operasi

Ciri-ciri operasi relay termal Str2-D13 bergantung terutamanya pada elemen bimetal dan pemanasan dalamannya. Apabila motor dibebankan, arus dalam peningkatan penggulungan, dan arus melalui elemen relay termal Str2-D13 juga meningkat, menyebabkan bimetal naik ke suhu yang lebih tinggi dan bengkok ke tahap yang lebih tinggi, dengan itu mendorong rod penyambung ke dalam tindakan dan memutuskan sambungan litar kawalan. Selepas relay termal Str2-D13 telah digerakkan, bimetal memerlukan tempoh penyejukan sebelum ia dapat diset semula.

Peranan dan permohonan

STR2-D13 Relay termal digunakan terutamanya untuk melindungi motor elektrik terhadap kesalahan seperti beban, rehat fasa dan bekalan kuasa tiga fasa yang tidak seimbang. Dalam litar motor, relay termal Str2-D13 paling berkesan apabila digunakan bersamaan dengan pemutus litar dengan perlindungan litar pintas. Di samping itu, relay termal Str2-D13 juga boleh digunakan untuk perlindungan beban peralatan elektrik atau litar elektrik yang lain.

Langkah berjaga -jaga untuk pemilihan dan penggunaan

Apabila memilih relay termal Str2-D13, pertimbangan yang komprehensif harus dibuat mengikut arus yang dinilai motor, persekitaran kerja, memulakan arus, sifat beban dan faktor-faktor lain. STR2-D13 Relay termal harus dipasang dalam persekitaran gas kering, berventilasi, tidak mengorbankan, dan memastikan bahawa pendawaiannya adalah betul dan firma.

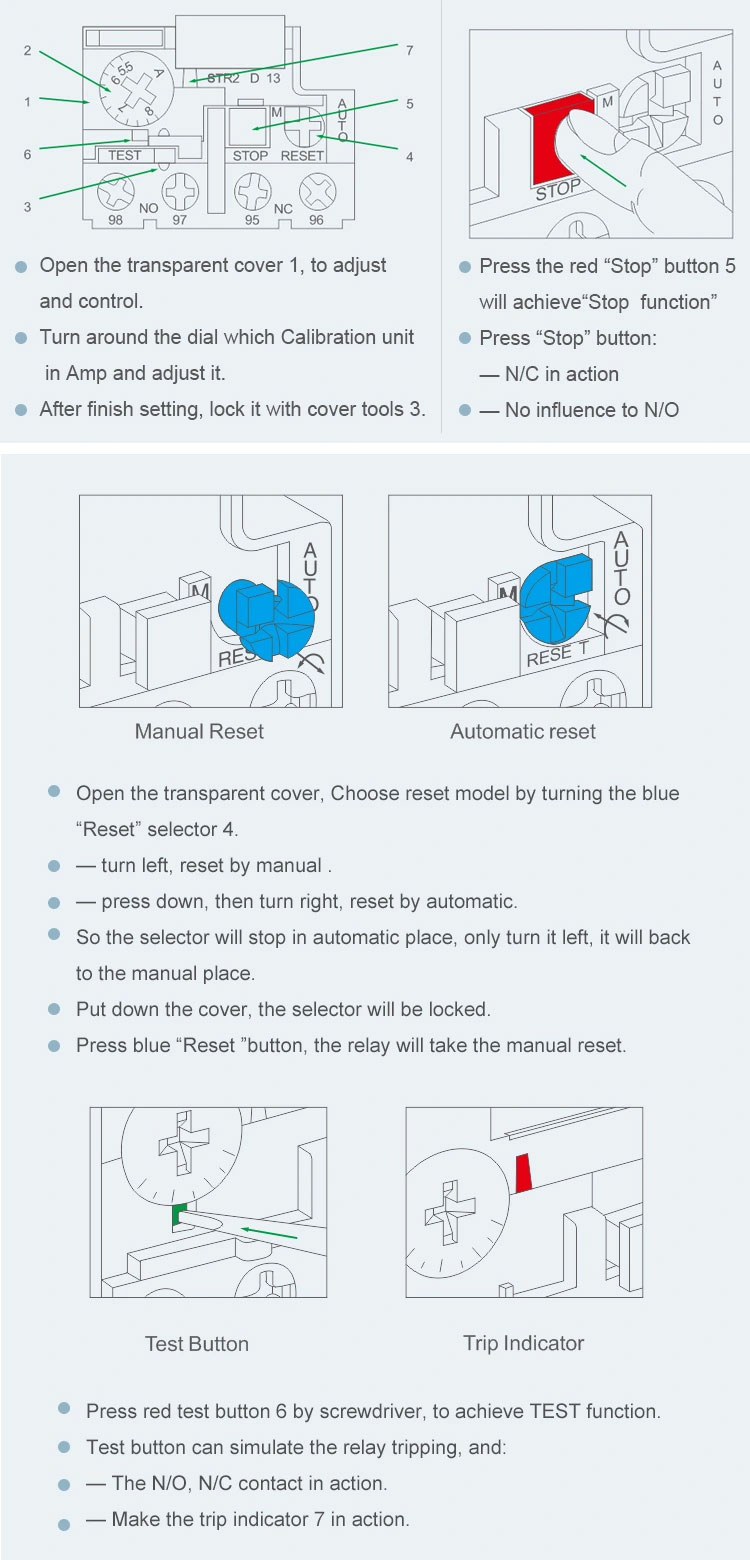

Dalam penggunaannya, status kerja relay termal STR2-D13 perlu diperiksa secara teratur untuk memastikan operasi dan keselamatan yang normal. Jika beban motor adalah rosak, untuk mengelakkan memulakan motor sekali lagi, relay termal Str2-D13 harus ditetapkan semula secara manual.
