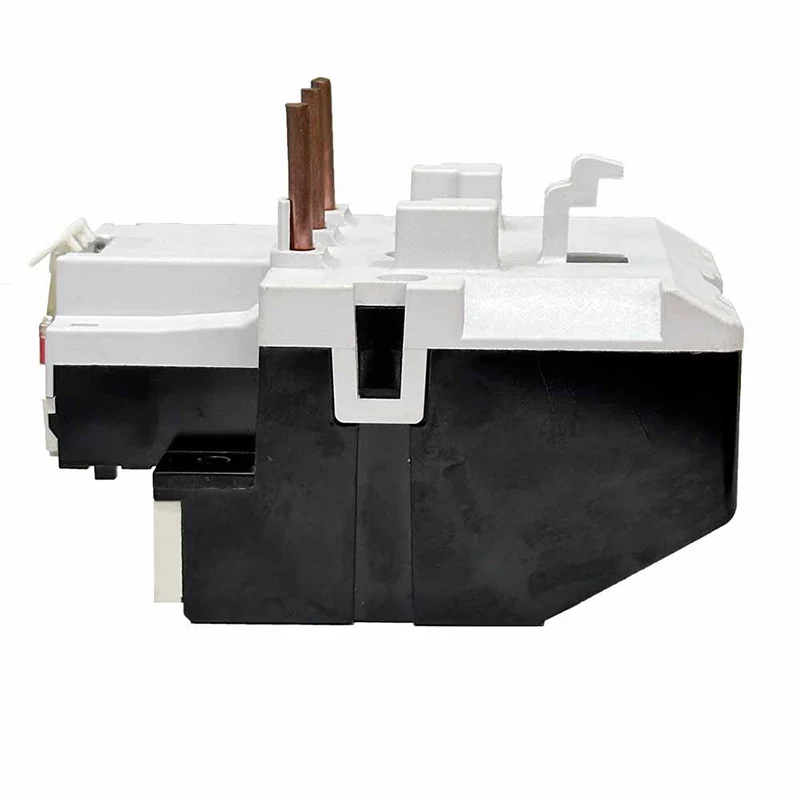

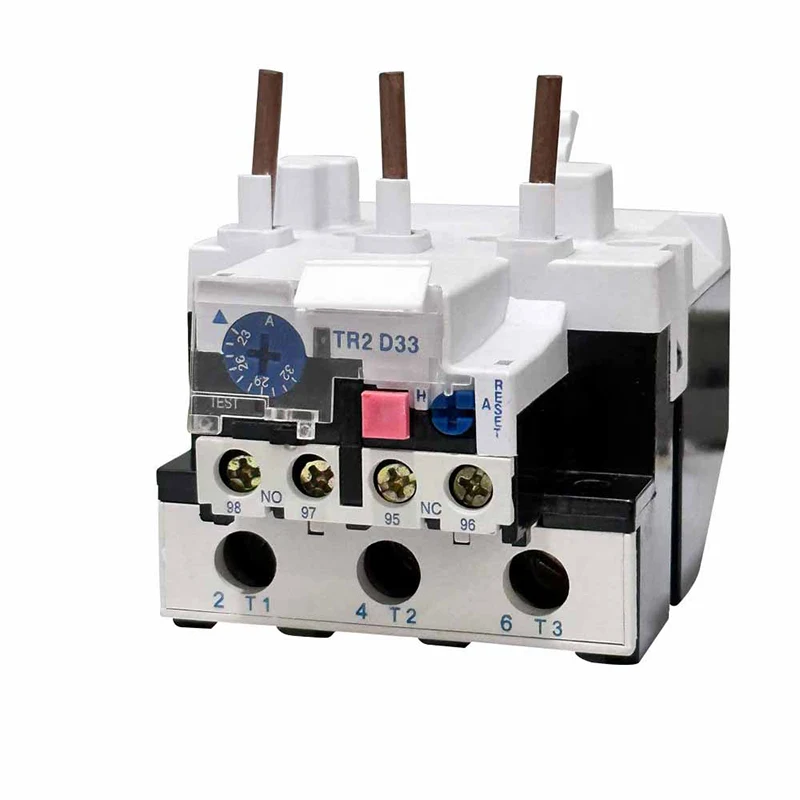

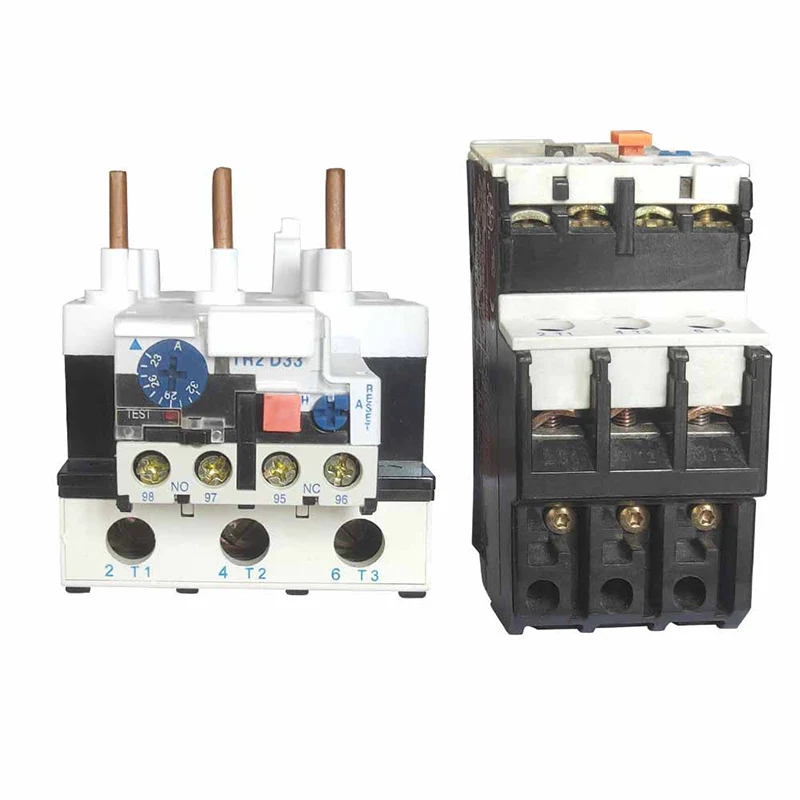

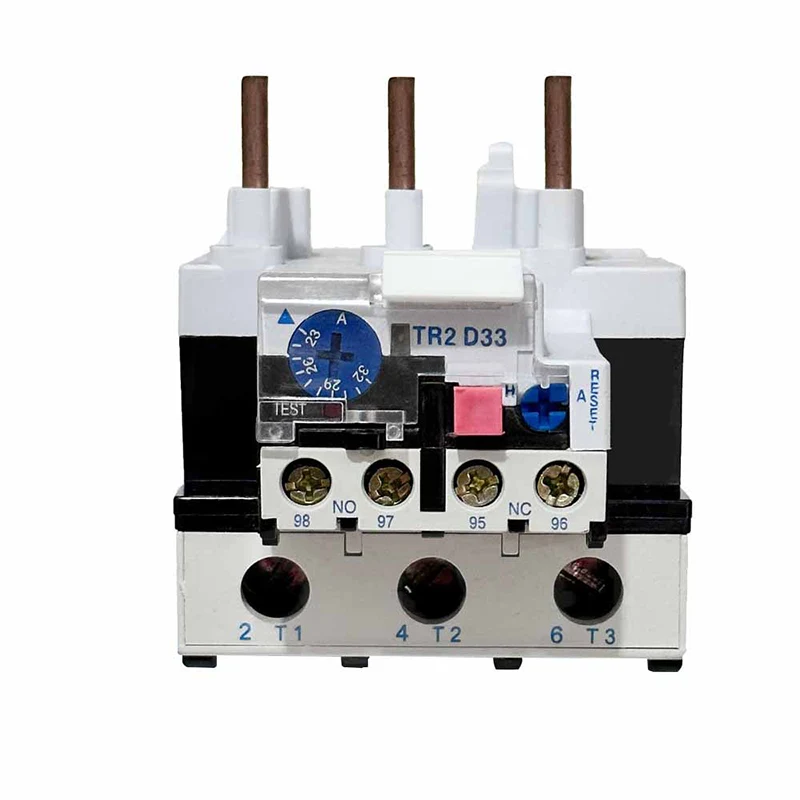

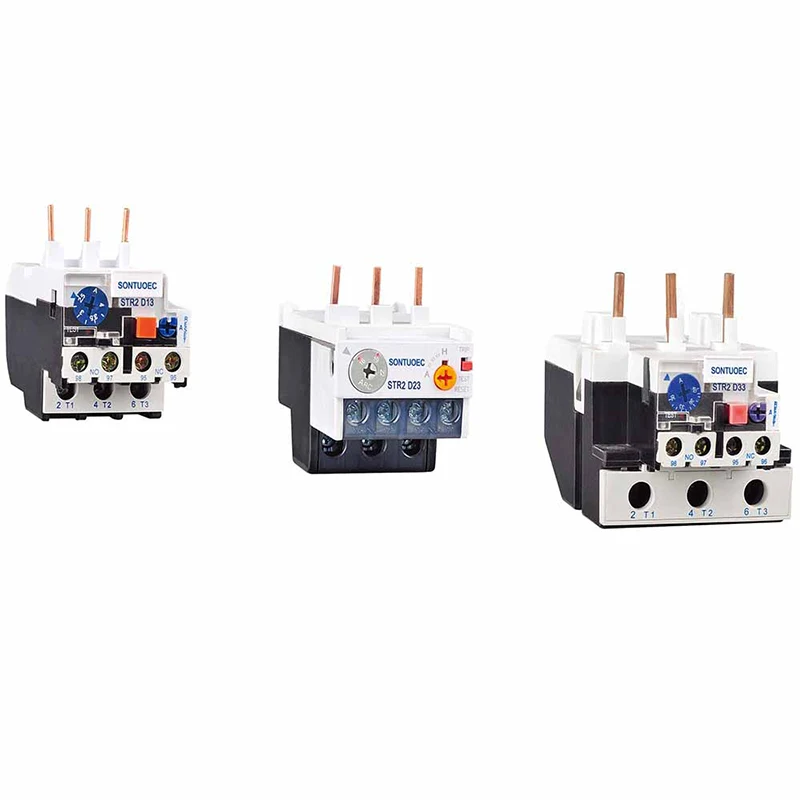

STR2-D33 Relay Overload Thermal

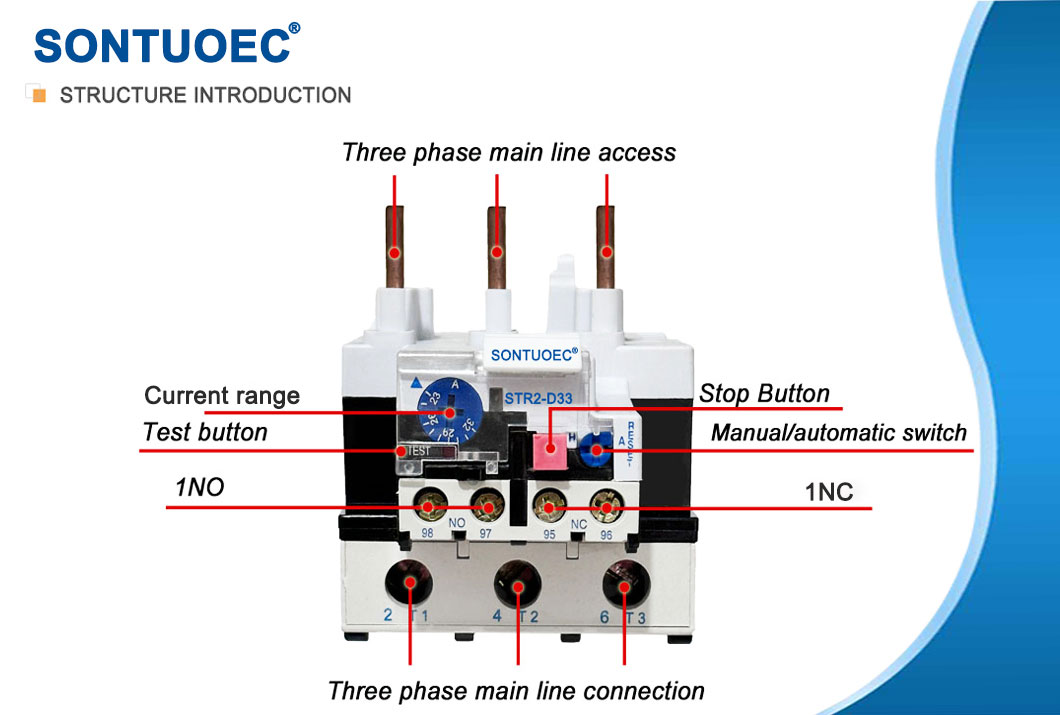

STR2-D33 Relay Overload Thermal berfungsi pada prinsip kesan haba arus elektrik. Apabila motor dibebankan, peningkatan semasa, menyebabkan elemen pemanasan di dalam relay beban haba untuk memanaskannya. Haba ini dipindahkan ke bimetal, yang diperbuat daripada dua logam dengan pekali pengembangan terma yang berlainan, jadi ia membungkuk apabila dipanaskan. Apabila lenturan mencapai titik tertentu, ia mencetuskan peranti mekanikal, biasanya hubungan, yang melepaskan bekalan kuasa ke motor, dengan itu melindunginya dari kerosakan.

Hantar Pertanyaan

Penerangan Produk

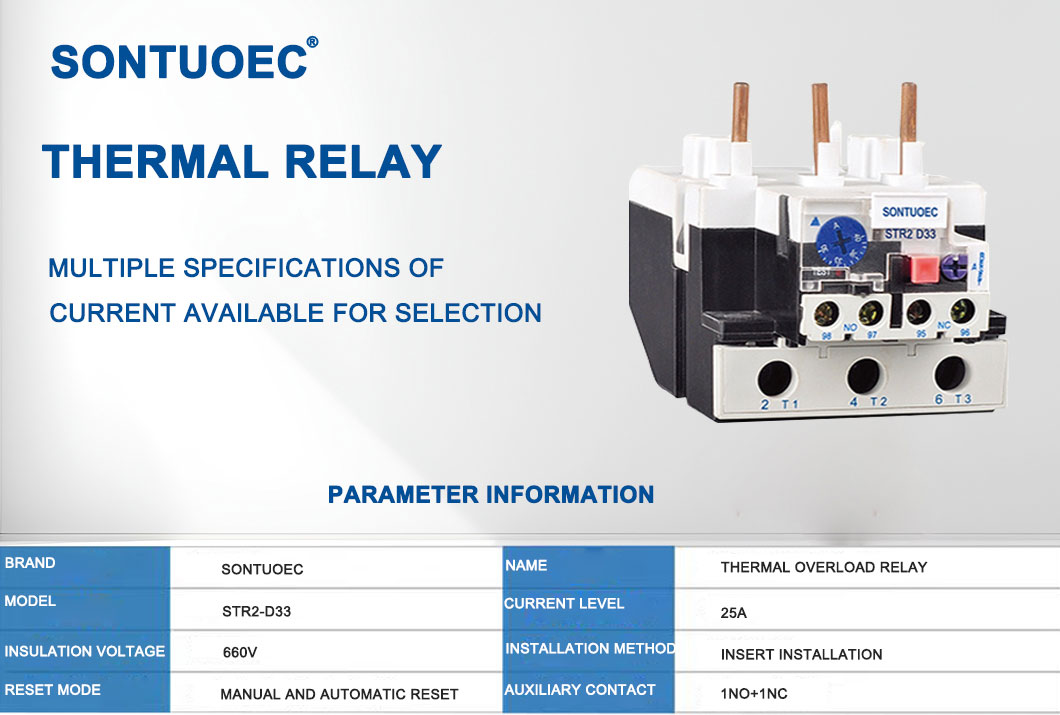

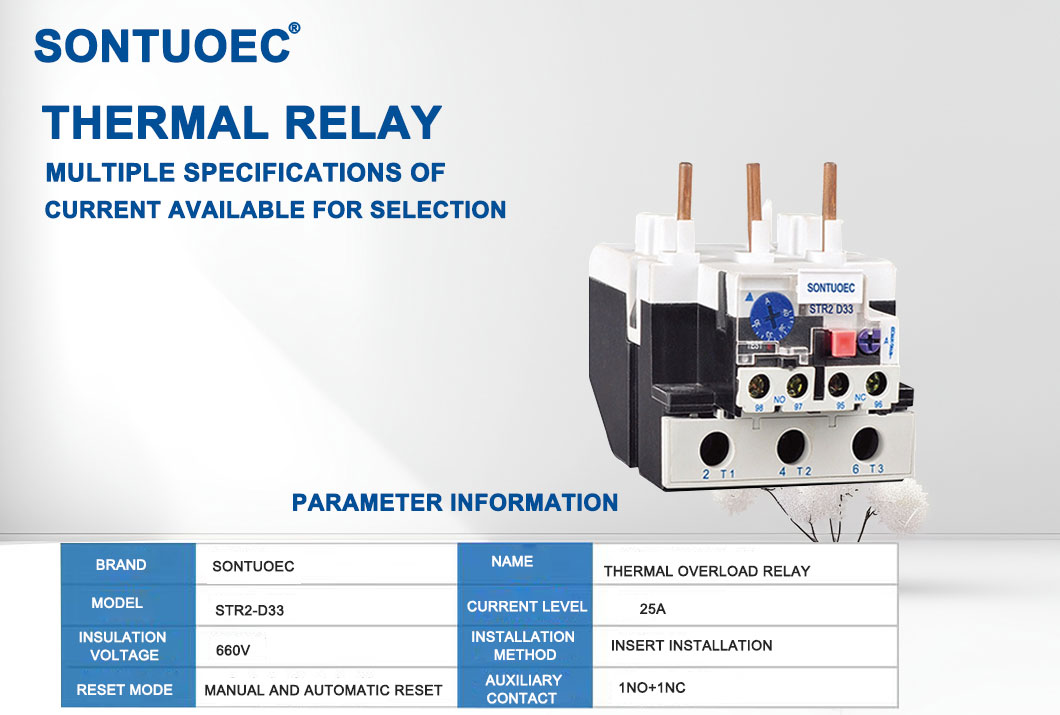

Spesifikasi:

Produk Nama	Relay Overload Thermal
Model	ST2-D33
Bahan	Plastik, komponen elektronik
Haba Hubungi	1NO+1NC

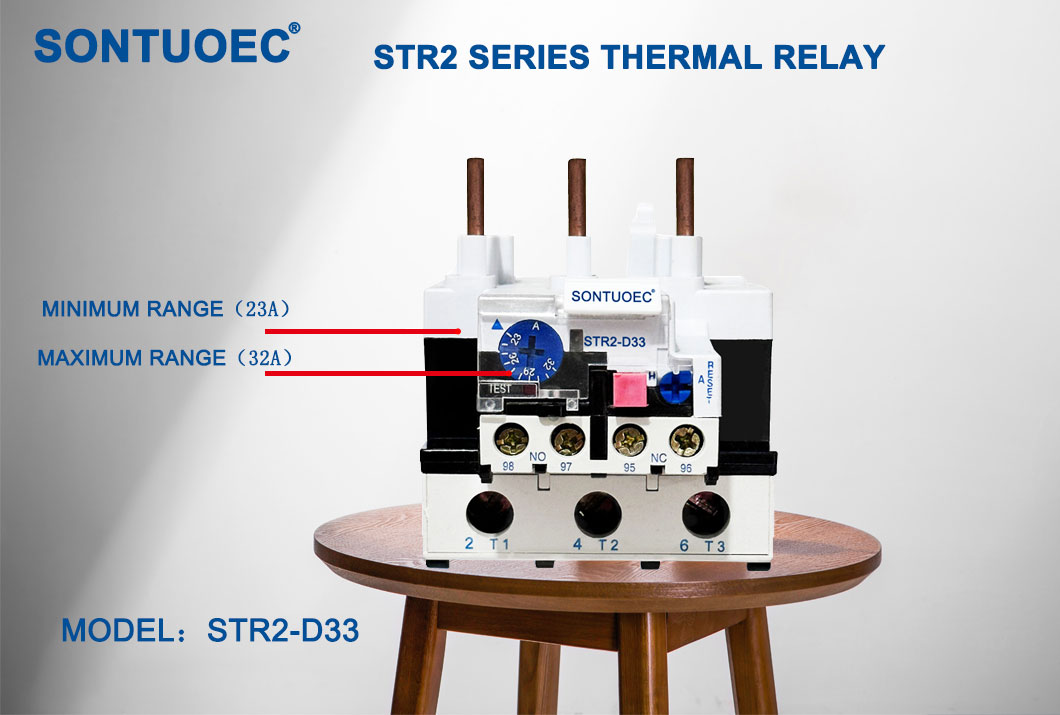

Haba Arus yang dilepaskan	23A-93A	Sila perhatikan semasa julat
Str2-93	Julat semasa laras (a) menetapkan julat	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Kekerapan	660v
Kelas tersandung	50/60Hz
Warna	Seperti gambar yang ditunjukkan

Parameter Techical Utama

Model	Arus dinilai	Tidak.	Menetapkan julat (a)	Untuk kenalan
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Fungsi utama

Perlindungan beban: Apabila beban motor melebihi nilai yang diberi nilai, relay beban haba akan memotong bekalan kuasa untuk mencegah motor daripada terlalu panas dan kerosakan.

Perlindungan Overheat: Jika motor terlalu panas atas sebab tertentu (mis. Suhu ambien yang tinggi atau pelesapan haba yang lemah), relay beban haba juga akan memotong bekalan kuasa.

Fungsi petunjuk: Banyak relay beban haba mempunyai fungsi petunjuk, yang memberi isyarat atau mengubah status apabila motor dibebankan atau terlalu panas, supaya pengendali dapat mencari dan mengambil langkah -langkah dalam masa.

Relay Auto STR2-D Siri relay beban terma boleh digunakan dalam litar 50/60 Hz, voltan penebat yang diberi nilai 660 V, yang dinilai semasa 0.1-93a untuk melindungi fasa pemecahan apabila motor elektrik berlebihan, relay mempunyai mekanisme yang berbeza boleh dipasang di siri ST1, ia adalah como.1 yang paling lanjutan.

Senario aplikasi

Relay beban haba digunakan secara meluas dalam pelbagai persekitaran perindustrian dan komersial, terutamanya dalam peralatan yang memerlukan pemacu motor elektrik. Sebagai contoh, ia digunakan dalam pam, pemampat, peminat, penghantar, dan pelbagai peralatan mekanikal lain untuk memastikan peralatan tersebut dapat ditutup dengan selamat sekiranya keadaan berlebihan atau terlalu panas.

Pemilihan dan pemasangan

Apabila memilih relay beban haba, faktor -faktor seperti penarafan kuasa motor, persekitaran operasi, dan ciri beban perlu dipertimbangkan. Ia juga perlu untuk memastikan bahawa arus yang diberi nilai relay beban haba sepadan dengan arus yang diberi nilai motor dan ia mempunyai ciri -ciri perlindungan yang berlebihan dan terlalu panas.

Apabila memasang relay beban haba, anda perlu mengikuti garis panduan pengeluar dan memastikan ia disambungkan dengan betul ke litar kuasa dan kawalan motor. Di samping itu, relay beban haba perlu diperiksa dan dikekalkan secara teratur untuk memastikan operasi yang betul dan hayat perkhidmatan yang panjang.

STR2-D33 Thermal Overload Relay
