2p rcbo Jenis

2p RCBO Jenis adalah dua pemutus litar semasa sisa dengan perlindungan overcurrent (pemutus litar semasa sisa dengan perlindungan beban), ia dapat mengawal on-off garis api 2p (L1) dan garis sifar (n) dan 4p (L1, L2, L3) dan garis sifar (n) pada masa yang sama. Jenis "biasanya merujuk kepada jenis tertentu atau spesifikasi pemutus litar, yang mungkin melibatkan ciri -ciri operasi, arus yang dinilai, voltan dinilai dan parameter lain pemutus litar.

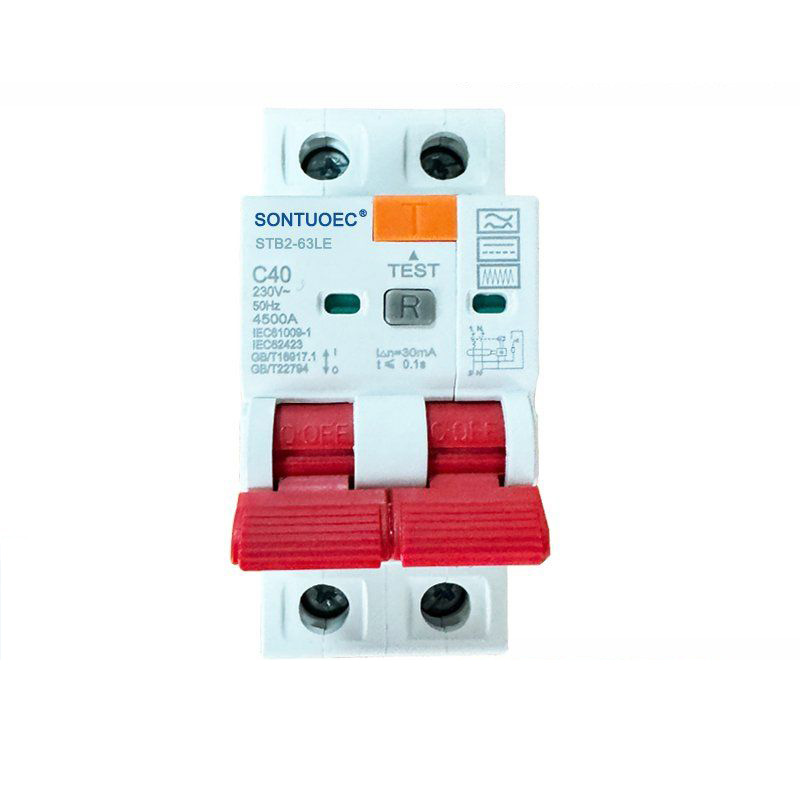

Model:STB2-63LE

Hantar Pertanyaan

Penerangan Produk

	Standard	Unit	IEC/EN 61009-1
Elektrik ciri -ciri	Mod		Jenis Elektronik
	Jenis (bentuk gelombang bumi kebocoran dirasakan)		Dan, dan
	Pembebasan Thermo-Magnet ciri		B, C, d
	Nilai Ln semasa	A	6,10,16,20,25,32,40; 63,80a
	Tiang	P	1p+n, 3p+n
	Voltan yang dinilai UE	V	AC 230, 400
	Sensitiviti dinilai I △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Pembuatan sisa yang dinilai dan pecah kapasiti l △ m	A	500
	ICN kapasiti litar pintas dinilai	A	6000
	Masa rehat di bawah i △ n	S	≤0.1
	Kekerapan yang dinilai	Hz	50/60
	Impulsewithstand yang diberi nilai voltan (1.2/50) UIMP	V	4000
	Voltan ujian dielektrik di Ind.Freq untuk 1min	kv	2
	UI voltan penebat	V	250
	Ijazah Pencemaran		2
Mekanikal ciri -ciri	Kehidupan elektrik		4000
	Kehidupan mekanikal		10000
	Penunjuk semasa kesalahan		Ya
	Ijazah perlindungan		IP20
	Suhu ambien (dengan purata harian ≤35ºC)	ºC	-5 ~+40 (Aplikasi khas sila rujuk pembetulan pampasan suhu)
	Suhu penyimpanan	ºC	-25 ~+70
Pemasangan	Jenis sambungan terminal		Kabel/pin-jenis busbar/u-type Busbar
	Saiz terminal atas/bawah untuk kabel	mm2	25
	Saiz terminal atas/bawah untuk kabel	Awg	18-5
	Saiz terminal atas/bawah untuk Busbar	mm2	25
	Saiz terminal atas/bawah untuk Busbar	Awg	18-3
	Pemasangan		Di kereta api DIN EN 60715 (35mm) dengan cara peranti klip pantas
	Sambungan		Dari atas

Ciri dan parameter utama

Ciri -ciri Tindakan: 2P RCBO Jenis mempunyai fungsi perlindungan semasa sisa, apabila arus sisa (iaitu arus kebocoran) dalam litar mencapai nilai pratetap, pemutus litar akan bertindak dengan cepat untuk memotong litar untuk mencegah kemalangan kejutan elektrik dan kebakaran elektrik.

Arus yang dinilai: Bergantung pada model dan spesifikasi tertentu, julat arus 2P RCBO yang dinilai, tetapi biasanya termasuk pelbagai spesifikasi seperti 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, dan sebagainya.

Voltan Rated: RCBO 2p Jenis biasanya dinilai pada 240V AC untuk persekitaran elektrik domestik dan komersial.

Kekerapan Rated: Kekerapan yang diberi nilai pemutus litar ini biasanya 50/60Hz, yang sepadan dengan kekerapan bekalan kuasa di kebanyakan negara dan wilayah.

Kapasiti litar pintas yang dinilai: RCBO 2p Jenis mempunyai kapasiti litar pintas yang tinggi, seperti 6KA atau 10KA, yang dapat menahan kejutan semasa yang besar tanpa kerosakan sekiranya berlaku kesalahan litar pintas.

Tindakan kebocoran semasa: Tindakan kebocoran semasa pemutus litar ini biasanya 30mA atau kurang, yang memenuhi keperluan Suruhanjaya Elektroteknik Antarabangsa (IEC) dan piawaian kebangsaan yang berkaitan, dan dapat melindungi keselamatan diri secara berkesan.

RCBO terutamanya digunakan dalam AC 50Hz (60Hz), voltan yang diberi nilai 230/400V, sistem pengedaran terminal voltan rendah 6A hingga 40A. RCBO adalah sama dengan fungsi MCB+RCD; Ia digunakan untuk perlindungan kejutan elektrik dan perlindungan hubungan tidak langsung manusia, perlindungan peralatan elektrik apabila badan manusia menyentuh elektrik atau kebocoran rangkaian elektrik semasa melebihi nilai yang ditetapkan, dan lebih banyak perlindungan dan perlindungan litar pintas; Ia juga boleh menjadi pengendali bukan frekuensi di litar, digunakan secara liar di daerah kediaman dan komersial. Ia mematuhi standard IEC61009-1.

Aplikasi dan pemasangan

Permohonan: 2P RCBO Jenis sesuai untuk perlindungan litar pengedaran kuasa yang memerlukan kawalan serentak kedua-dua kabel kebakaran dan sifar, seperti pencahayaan, soket, penyaman udara dan litar lain di tempat-tempat domestik, komersial, perindustrian dan lain-lain.

Pemasangan: Pemutus litar biasanya mengamalkan pemasangan atau pemasangan panel simetri, yang mudah untuk pemasangan dan penyingkiran cepat dalam kotak pengedaran atau kabinet pengedaran.

Pendawaian: 4p RCBO A Jenis fleksibel dalam pendawaian dan boleh disambungkan ke tiga fasa tiga fasa, tiga fasa empat wayar atau litar fasa tunggal. Apabila pendawaian, pastikan bahawa api, sifar dan wayar bumi disambungkan dengan betul untuk mengelakkan risiko kejutan elektrik dan api elektrik.
