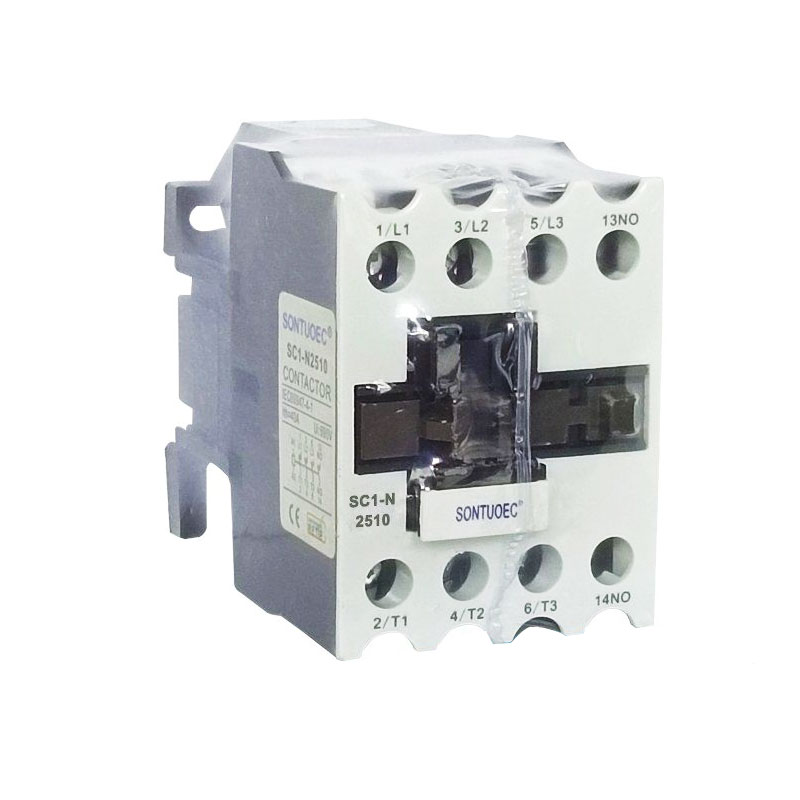

3 Pole AC Contactor

3 Pole AC Contactor adalah penghubung AC dengan tiga kenalan bebas (atau tiang), masing-masing mengawal satu fasa sistem kuasa tiga fasa. Fungsi utamanya adalah untuk mengawal permulaan, menghentikan dan membalikkan motor tiga fasa atau beban tiga fasa lain. Dengan mengawal dan mematikan ketiga-tiga kenalan ini, ia dapat merealisasikan sambungan dan pemotongan litar tiga fasa, dengan itu mengawal status kerja beban elektrik.

Hantar Pertanyaan

Penerangan Produk

Model	Kapasiti 2 fasa sqirlel-								Pemanasan semasa 1 (a)
	Kuasa Rated (KW)				Rated beroperasi semasa (a)
	220V-240V	380-440V	550V	660v	220-240V	380V-440V	550V	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur dan prinsip kerja

Struktur:

Sistem Elektromagnetik: Termasuk komponen seperti gegelung, teras, dan lain -lain, yang digunakan untuk menghasilkan fluks magnet untuk memacu pembukaan dan penutupan sistem hubungan.

Sistem kenalan: termasuk kenalan utama dan kenalan tambahan. Hubungan utama digunakan untuk membawa arus yang tinggi, dan hubungan tambahan digunakan untuk merealisasikan penghantaran dan maklum balas isyarat kawalan.

Peranti pemadam arka: Digunakan untuk memadamkan arka yang dihasilkan apabila kenalan diputuskan untuk melindungi hubungan dari kerosakan.

Shell: Digunakan untuk melindungi komponen dalaman dari persekitaran luaran.

Prinsip Kerja:

Apabila gegelung bertenaga, teras besi menjana kemagnetan dan menarik sistem hubungan untuk ditutup, menjadikan litar tiga fasa terbuka.

Apabila gegelung de-energized, teras besi kehilangan magnetnya dan sistem hubungan memisahkan di bawah tindakan musim bunga untuk memutuskan sambungan litar tiga fasa.

Ketiga, permohonan dan pemilihan

Aplikasi:

3 Pole AC Contactor digunakan secara meluas dalam automasi perindustrian, sistem kuasa dan automasi bangunan.

Ia boleh digunakan untuk mengawal operasi seperti memulakan, menghentikan dan membalikkan motor tiga fasa.

Ia juga boleh digunakan untuk merealisasikan kawalan jauh dan perlindungan sistem kuasa.

Pilihan:

Apabila memilih penghubung 3 tiang AC, faktor -faktor seperti voltan yang diberi nilai, arus yang dinilai dan jenis beban sistem kuasa perlu dipertimbangkan.

Penarafan semasa hendaklah lebih besar daripada atau sama dengan arus operasi maksimum beban.

Penarafan voltan harus disesuaikan dengan tahap voltan sistem kuasa.
